P12.XYZ为三维XYZ轴小体积压电纳米定位台,结构紧凑,外形尺寸70×70×24mm,行程可达100μm。压电驱动、无摩擦、柔性铰链导向系统使得这一系列产品实现纳米级的分辨率,毫秒级的响应时间,台体中心中孔尺寸达Φ35mm,适合于显微及扫描中的样品定位。

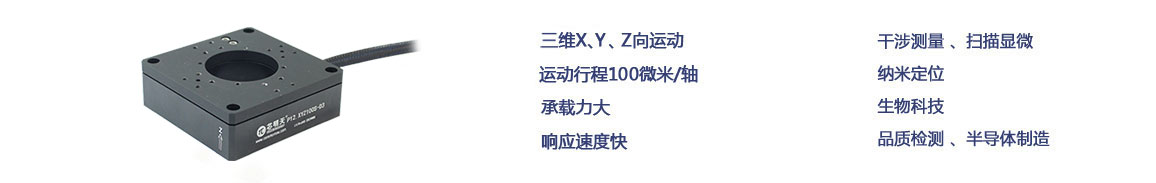

产品特点
|
|
|
|
|
|
|
|

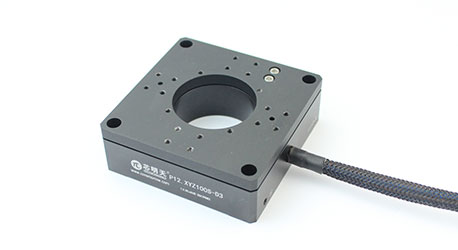

产品实物图 ![]() |

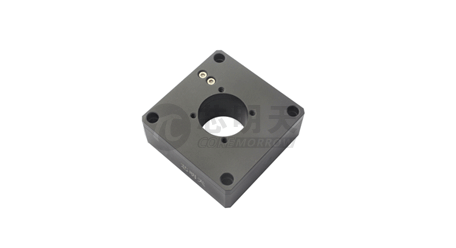

产品运动示意图 ![]() |
台体采用放大机构设计,运动行程范围大 ![]() |
![]()
|
![]() |
![]() |

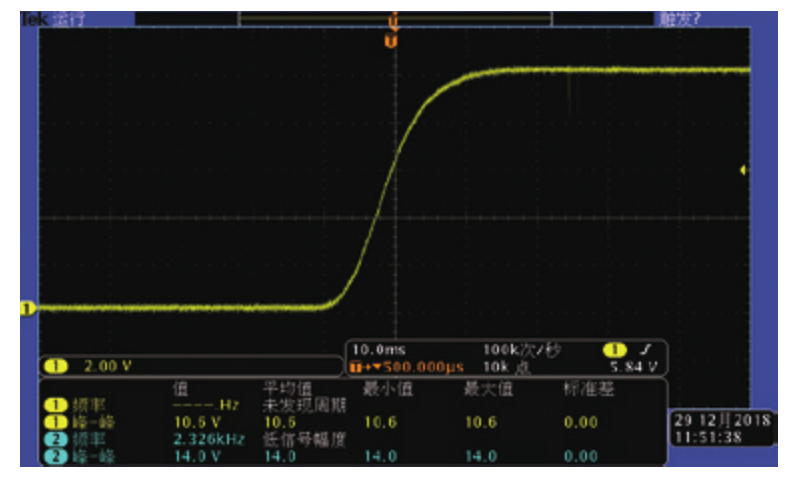

闭环稳定时间 P12 系列压电扫描台具有优异的阶跃稳定性,下图为 P12.X100S 负载 125g 达满行程的闭环稳定时间约 20ms。 ![]() |
平稳的扫描圆形驱动 精准圆形驱动控制,可以通过精切定位XY平台的每一轴,采用正弦波90°相差输入,也可以通过PID修正位移进行调整,根据频率幅值以及负载使得驱动控制平稳。 ![]() |
定制版 ![]() |
定制版 ![]() |
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
相关产品
P12系列压电扫描台包括X/XY/XZ/XYZ四种运动结构形式,可以满足1~3维大行程扫描或定位的应用需求。同时,P12具有两种通孔直径可供选择,分别为25mm、35mm。
技术参数 | ||||
型号 |
S-闭环 |
P12.XYZ100S
P12.XYZ100K |
P12.XYZ100S-D P12.XYZ100K-D |
单位 |
K-开环 |
||||
运动自由度 |
X、Y、Z |
X、Y、Z |
|
|
运动和定位 |
||||
标称行程范围(0~120V) |
80 |
80 |
µm±10% |
|
Max.行程范围(0~150V) |
100 |
100 |
µm±10% |
|
传感器类型 |
SGS/- |
SGS/- |
|
|
通孔尺寸 |
Ø25 |
Ø35 |
mm |
|
分辨率 |
3/1 |
3/1 |
nm,typ. |
|

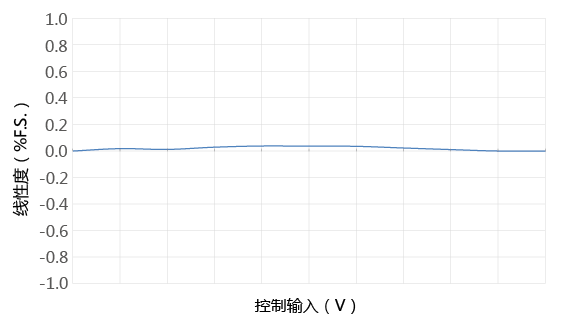

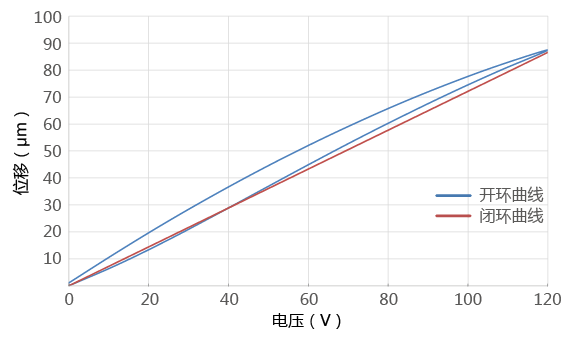

闭环线性度 |
0.1/- |
0.1/- |
%F.S. |
|
闭环重复定位精度 |
0.05/- |
0.05/- |
%F.S. |
|
俯仰/偏航/滚动 |
<15 |
<15 |
µrad |
|
机械性能 |
||||
运动方向推/拉力 |
20/4 |
20/4 |
N |
|
运动方向刚度 |
X0.3/Y0.25/Z0.2 |
X0.3/Y0.25/Z0.2 |
N/µm±20% |
|

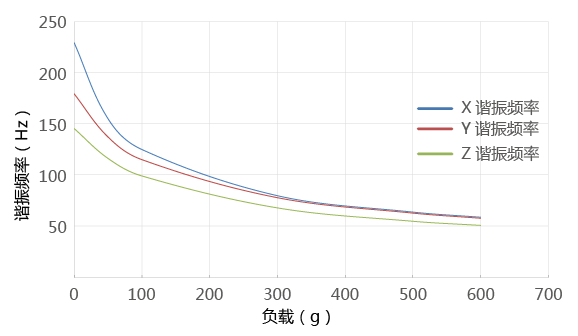

空载谐振频率 |
X0.23/Y0.18/Z0.15 |
X0.23/Y0.18/Z0.15 |
kHz±20% |
|
空载阶跃时间 |
30/0.8 |
30/0.8 |
ms±20% |
|
闭环工作频率(-3dB) |
- |
- |
Hz±20% |
|
承载能力 |
水平安装 |
0.6 |
0.6 |
Kg |
立式安装 | 0.03 | 0.03 | ||
倒置安装 | 0.03 | 0.03 | ||
驱动性能 |
||||
静电容量 |
1.8 |
1.8 |
μF/轴±20% |
|
其他 |
||||
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
材质 |
钢、铝 |
钢、铝 |
|
|
外形尺寸(长×宽×高) |
70×70×24 |
70×70×24 |
mm |
|
重量 |
260 |
260 |
g±5% |
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
传感/电压连接器*** |
LEMO |
LEMO |
|
** 可定制低温版本及高真空版本。
***取决于显微镜转接件。
****连接器可定制。
注:以上所提参数与测试环境、测试设备有关。
注:以上参数是采用E00/E01系列压电控制器测得,驱动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。
安装方向 |
水平安装 |
立式安装 |
倒置安装 |
释义 |
将PZT平台水平放置安装,运动面位于PZT
平台的上方,运动面与水平面平行。 PS:参数表中承载能力默认方向 |
将PZT平台立式放置安装,运动面与重力方向平行 PS:存在多种立式安装方式,技术参数对应最低承载 |
将PZT平台水平放置,但运动面位于定位台的下方 |
示意图 |
![]() |
![]() |
![]() |
备注 |
当安装方式选择为立式安装时,需注意出线口 |
|
|
