针对小体积应用要求，芯明天公司特为此研发设计一款新型小体积压电驱动控制器 -E53 系列，是单通道模拟与数字控制器，根据功能不同分为三个规格版本，它的体积小巧，外形尺寸最大仅 148×80×27.5mm，重量在 240g~350g 之间，开闭环可选，供电为 24VDC/1A。机身带有散热区域，可迅速导出产生的热量。
产品特点
|
|
|
|
|
|
|
|
|
|
|
阶跃负载曲线
|
频率负载曲线
|

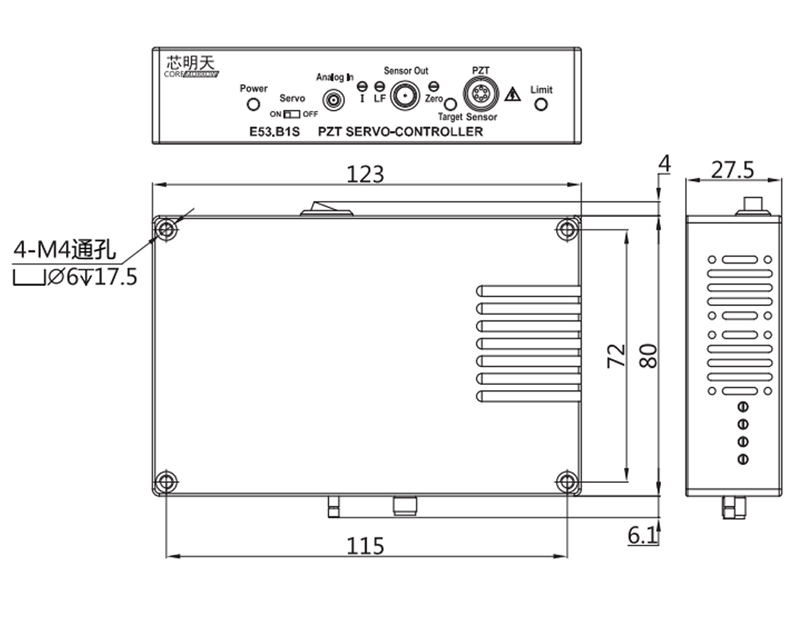

可装配多种品牌、尺寸的物镜 E53.B的安装只需通过四个M4螺纹孔进行固定，分别分布于四个角的位置。
|
外观与功能
它的前面板具有模拟输入接口（SMB连接器）、模拟输出接口（LEMO单芯连接器）、伺服功能开关（拨动开关）、伺服传感输入接口（LEMO四芯连接器）、传感输出接口（SMA连接器）、上位机通信接口（DB9、MicroUSB），还具有调零及调积分电位器，调零用于调节模拟电压输出的零点，用户可根据实际使用再次调节；积分调节一般出厂时会预先调节好，不建议用户自行调节，以防止产生震荡造成被驱动的压电产品损坏。
此外，前面板还具有电源指示灯（绿）、目标指示灯（黄）及过流指示灯（红）。
E53高功率压电放大控制器是用于驱动容性负载，如压电致动产品等。E53压电控制器不能用于驱动电阻或电感负载。
|
|
|
| E53 系列分类 | |
|
型号 |
特点 |
|
E53.A1K |
小型、单通道、开环、标准版 |
|
E53.B1S |
小型、单通道、闭环、标准版 |
|
E53.C1K |
小型、单通道、开环、上位机通信、标准版 |
|
E53.D1S-H |
小型、单通道、闭环、上位机通信、标准版 |
| 技术参数 | ||||
|
型号 |
E53.A1K-H |
E53.B1S-H |
E53.C1K-H |
E53.D1S-H |
|
通道数 |
1 |
|||
|
标称模拟输入范围(V) |
-1.67~10 |
|||
|
标称输出电压范围(V) |
-20~120（可选-20~150） |
|||
|
峰值电流(A) |
1 |
|||
|
平均电流(mA) |
60 |
|||
|
放大器带宽(kHz) |
10 |
|||
|
纹波(mVpp) |
10(加载2.2μF) |
|||
|
PZT连接器 |
ZPL.00S.250.HLN |
ECG.0B.306.CLLV |
ZPL.00S.250.HLN |
ECG.0B.306.CLLV |
|
控制输入连接器 |
SMB |
|||
|
传感 |
||||
|
传感器类型 |
- |
SGS |
- |
SGS |
|
伺服特性 |
- |
模拟P-I+带阻+低通 |
- |
模拟P-I+带阻+低通 |
|
Sensor连接器 |
- |
ECG.0B.306.CLLV |
- |
ECG.0B.306.CLLV |
|
传感输出连接器 |
- |
SMA |
- |
SMA |
|
主控 |
||||
|
通信接口 |
- |
- |
USB（TYPE-C），RS-422（D-SUB9），RS-232（D-SUB9） |
|
|
波特率 |
- |
- |
9600、19200、38400、115200 |
|
|
软件二次开发可设置波特率 |
- |
- |
9600、19200、38400、57600、76800、115200 、128000、230400、256000 |
|
|
处理器 |
- |
- |
32Bit 168MHz |
|
|
D/A转换器 |
- |
- |
16Bit |
|
|
A/D转换器 |
- |
- |
16Bit |
|
|
其他 |
||||
|
工作温度范围(°C) |
0~50 |
|||
|
输出短路电(mA) |
60 |
|||
|
过流指示 |
输出平均电流超过60mA则过流指示灯亮 |
|||
|
静态功耗(W) |
1.8 |
<4 |
<5 |
<5 |
|
尺寸(mm) |
长85×高27.5×深80 |
长123×高27.5×深80 |
长148×高27.5×深80 |
长148×高27.5×深80 |
|
重量(kg) |
0.24 |
0.28 |
0.35 |
0.37 |
|
供电电压 |
24V(20~30V)DC1.5A(36W) |
|||
