P12.Z为一维Z轴小体积压电纳米定位台,结构紧凑,外形尺寸60×60×24mm或70x70x24mm(对应不同中心孔尺寸),行程可达300μm。压电驱动、无摩擦、柔性铰链导向系统使得这一系列产品实现纳米级的分辨率,毫秒级的响应时间,台体中心中孔尺寸为Φ25mm或Φ35mm,适合于显微及扫描中的样品定位。
产品特点
|
|
|
|
|
|
|
|

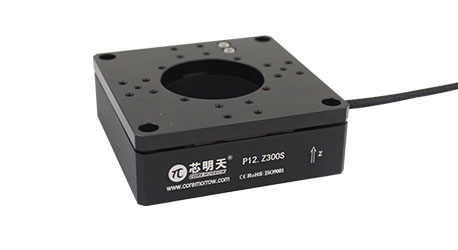

产品实物图 ![]() |
产品运动示意图 ![]() |
台体采用放大机构设计,运动行程范围大 ![]() |
小体积、大位移、中心通孔

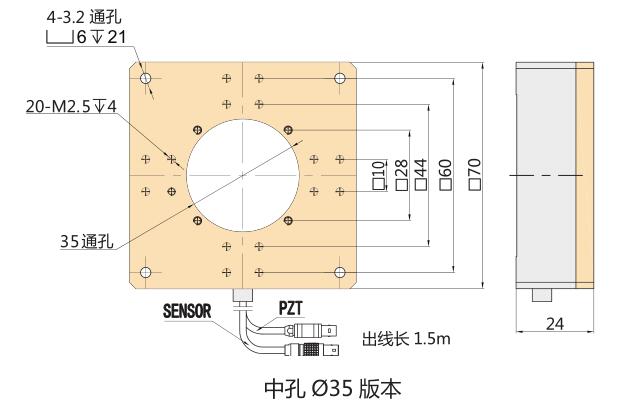

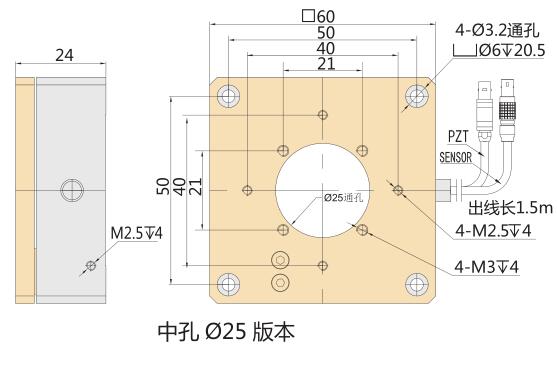

P12系列压电扫描台采用机构放大设计原理,较小的体积外形,尺寸仅为60×60×24mm,P12.XYZ可以实现100μm/轴的扫描范围,中心通孔可选25mm或35mm,35mm通孔对应台体外形尺寸为70×70×24mm。 |
平稳和准确的扫描圆形驱动 精准圆形驱动控制,可以通过精切定位XY平台的每一轴,采用正弦波90°相差输入,也可以通过PID修正位移进行调整,根据频率幅值以及负载使得驱动控制平稳准确。 ![]() |
![]() |
![]() |
![]() |
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
相关产品
P12系列压电扫描台包括X/XY/XZ/XYZ四种运动结构形式,可以满足1~3维大行程扫描或定位的应用需求。同时,P12具有两种通孔直径可供选择,分别为25mm、35mm。
技术参数 | ||||||||
型号 |
尾缀S-闭环 |
P12.Z100S
P12.Z100K
|
P12.Z100S-D
P12.Z100K-D
|
P12.Z200S |
P12.Z200S-D |
P12.Z300S |
P12.Z300S-D P12.Z300K-D |
单位 |
尾缀K-开环 |
||||||||
运动自由度 |
Z |
Z |
Z |
Z |
Z |
Z |
|
|
驱动控制 |
1路驱动,1路传感 |
1路驱动,1路传感 |
1路驱动,1路传感 |
1路驱动,1路传感 | 1路驱动,1路传感 | 1路驱动,1路传感 |
|
|

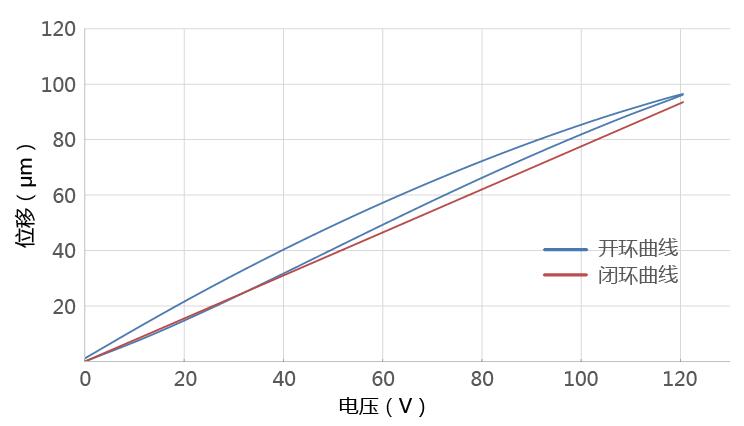

标称行程范围(0~120V) |
80 |
80 |
160 |
160 |
240 |
240 |
µm±10% |
|
Max.行程范围(0~150V) |
100 |
100 |
200 |
200 |
300 |
300 |
µm±10% |
|
传感器类型 |
SGS/- |
SGS/- |
SGS/- |
SGS/- |
SGS/- |
SGS/- |
|
|
通孔尺寸 |
Ø25 |
Ø35 |
Ø25 |
Ø35 |
Ø25 |
Ø35 |
mm |
|
闭/开环分辨率 |
3/1 |
3/1 |
5.5/2 |
5.5/2 |
8/2.5 |
8/2.5 |
nm,typ. |
|

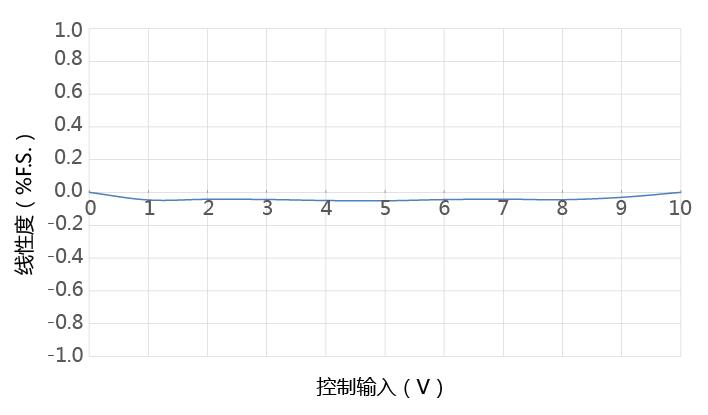

闭环线性度 |
0.05/- |
0.05/- |
0.1/- |
0.1/- |
0.15/- |
0.15/- |
%F.S. |
|
闭环重复定位精度 |
0.02/- |
0.02/- |
0.05/- |
0.05/- |
0.1/- |
0.1/- |
%F.S. |
|
俯仰/偏航/滚动 |
<10 |
<10 |
<15 |
<15 |
<15 |
<15 |
µrad |
|
机械性能 |
|
|
|
|||||
运动方向推/拉力 |
30/10 |
30/10 |
30/10 |
30/10 |
30/10 |
30/10 |
N |
|
运动方向刚度 |
0.3 |
0.3 |
0.2 |
0.2 |
0.1 |
0.1 |
N/µm±20% |
|

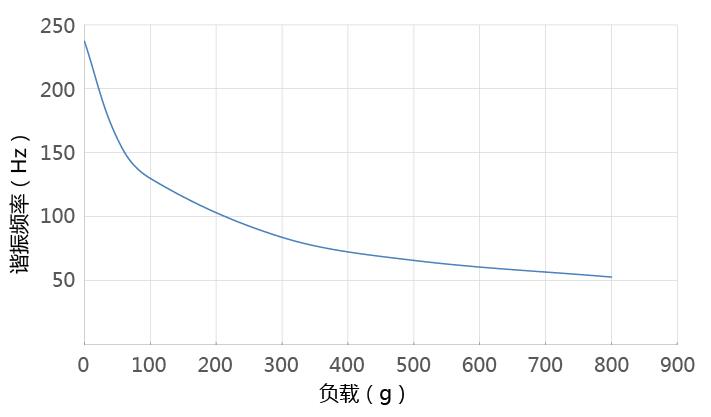

空载谐振频率 |
0.22 |
0.22 |
0.15 |
0.15 |
0.1 |
0.1 |
kHz±20% |
|
闭/开环空载阶跃时间 |
10/0.8 |
10/0.8 |
15/1.6 |
15/1.6 |
30/2.4 |
30/2.4 |
ms±20% |
|
承载能力 |
水平安装 |
0.8 |
0.8 |
0.5 |
0.5 |
0.4 |
0.4 |
Kg |
立式安装 |
0.05 |
0.05 | 0.04 | 0.04 | 0.03 |
0.03 |
||
倒置安装 |
0.05 |
0.05 | 0.04 | 0.04 | 0.03 |
0.03 |
||
静电容量 |
1.8 |
1.8 |
3.6 |
3.6 |
5.4 |
5.4 |
μF±20% |
|
材质 |
钢、铝 |
钢、铝 |
钢、铝 |
钢、铝 |
钢、铝 |
钢、铝 |
|
|
重量 |
140 |
140 |
200 |
200 |
260 |
260 |
g±5% |
*若此工作频率已接近或超过谐振频率,建议在小于谐振频率以下使用,若在此频率下工作,输入电压要足够小,请从小信号逐渐调试。开环使用时可达到的工作频率大于此频率。
** 可定制低温版本及高真空版本。
***连接器可定制。
注:以上所提参数与测试环境、测试设备有关。
注:以上参数是采用E00/E01系列压电控制器测得,Max.动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。
安装方向 |
水平安装 |
立式安装 |
倒置安装 |
释义 |
将PZT平台水平放置安装,运动面位于PZT
平台的上方,运动面与水平面平行。 PS:参数表中承载能力默认方向 |
将PZT平台立式放置安装,运动面与重力方向平行 PS:存在多种立式安装方式,技术参数对应最低承载 |
将PZT平台水平放置,但运动面位于定位台的下方 |
示意图 |
![]() |
![]() |
![]() |
备注 |
当安装方式选择为立式安装时,需注意出线口 |
|
|
|
