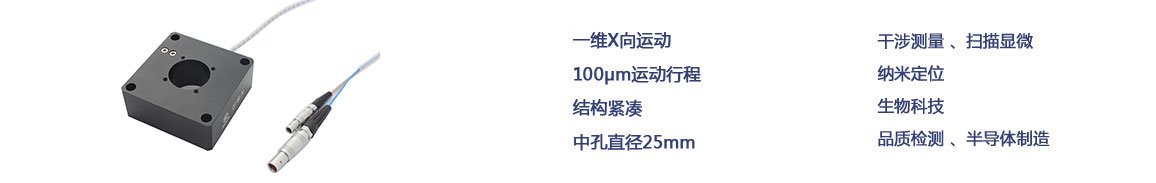

P12.X为一维X轴小体积压电纳米定位台,结构紧凑,外形尺寸60×60×24mm或70x70x24mm(对应不同中心孔尺寸),行程可达100μm。压电驱动、无摩擦、柔性铰链导向系统使得这一系列产品实现纳米级的分辨率,毫秒级的响应时间,台体中心中孔尺寸Φ25mm或φ35,适合于显微及扫描中的样品定位。
产品特点
|
|
|
|
|
|
|
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
相关产品
P12系列压电扫描台包括X/XY/XZ/XYZ四种运动结构形式,可以满足1~3维大行程扫描或定位的应用需求。同时,P12具有两种通孔直径可供选择,分别为25mm、35mm。
技术参数 | ||||
型号 |
尾缀S-闭环 |
P12.X100S
P12.X100K |
P12.X100S-D P12.X100K-D |
单位 |
尾缀K-开环 |
||||
运动自由度 |
X |
X |
|
|
驱动控制 |
1路驱动,1路传感 |
1路驱动,1路传感 |
|
|
运动和定位 |
||||
标称行程范围(0~120V) |
80 |
80 |
µm±10% |
|
Max.行程范围(0~150V) |
100 |
100 |
µm±10% |
|
传感器类型 |
SGS/- |
SGS/- |
|
|
通孔尺寸 |
Ø25 |
Ø35 |
mm |
|
分辨率 |
3/1 |
3/1 |
nm,typ. |
|
闭环线性度 |
0.05/- |
0.05/- |
%F.S. |
|
闭环重复定位精度 |
0.02/- |
0.02/- |
%F.S. |
|
俯仰/偏航/滚动 |
<10 |
<10 |
µrad |
|
机械性能 |
||||
运动方向推/拉力 |
30/10 |
30/10 |
N |
|
运动方向刚度 |
0.3 |
0.3 |
N/µm±20% |
|
空载谐振频率 |
0.23 |
0.23 |
kHz±20% |
|
空载阶跃时间 |
10 |
0.8 |
ms±20% |
|
闭环工作频率(-3dB) |
- |
- |
Hz±20% |
|
承载能力 |
水平安装 |
0.8 |
0.8 |
Kg |
立式安装 | 0.05 | 0.05 | ||
倒置安装 | 0.8 | 0.8 | ||
静电容量 |
1.8 |
1.8 |
μF/轴±20% |
|
工作温度范围 |
-20~80 |
-20~80 |
°C |
|
材质 |
钢、铝 |
钢、铝 |
|
|
重量 |
140 |
140 |
g±5% |
注:以上所提参数与测试环境、测试设备有关。
注:以上参数是采用E00/E01系列压电控制器测得,Max.动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。
安装方向 |
水平安装 |
立式安装 |
倒置安装 |
释义 |
将PZT平台水平放置安装,运动面位于PZT
平台的上方,运动面与水平面平行。 PS:参数表中承载能力默认方向 |
将PZT平台立式放置安装,运动面与重力方向平行 PS:存在多种立式安装方式,技术参数对应最低承载 |
将PZT平台水平放置,但运动面位于定位台的下方 |
示意图 |
![]() |
![]() |
![]() |
备注 |
当安装方式选择为立式安装时,需注意出线口 |
|
|
|
应用案例
笼式结构 ![]() |
低温真空 ![]() |
纳米压印 ![]() |
超分辨率显微成像 ![]() |
红外超分辨率成像 ![]() |
激光直写 ![]() |
提高CCD分辨率 ![]() |
干涉测量 ![]() |
显微镜探针校准 ![]() |
纳米光刻 ![]() |
|
|
|
|
