E70.D3S E70.C3K压电控制器 三通道当前位置:产品首页 >> 压电螺钉/平台>>E70.D3S E70.C3K压电控制器 三通道
  • 产品介绍
  • 意见反馈

E70.D3S 系列压电控制器是一款小体积、大功率、低功耗、高带宽、低纹波噪声的 3 通道(改进型)压电陶瓷控制器。该控制器采用专用运放电路保证了高压大电流的输出能力,通过优化传感伺服模块从而提高了 PI 调节与控制的精准度与稳定性,可靠的抗干扰设计保证了控制器的高频响应速度。


控制器采用 DC24V 供电、集成数字与模拟控制功能、开 / 闭环可选、RS-232/RS-422/USB 通讯可选、集成式 PZT&sensor 迷你接口便于连接,外部可设定控制功能,操作简单便捷。


产品特点


 模拟及数字控制

 三通道输出

 较小的尺寸、较大的输出功率

 较宽的放大器带宽

 较低的纹波噪声

 低静态功耗

 优异的频率响应性能

 稳定的 PI 调节与控制能力及快速响应能力

 DC24V3A 直流供电

 USB/RS-232/RS-422 通信接口




频率负载曲线

驱动原理

型号解读

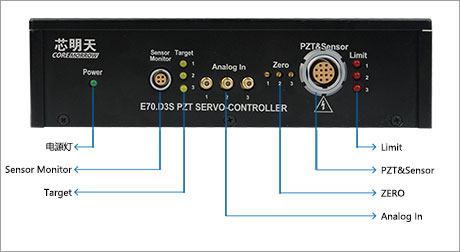

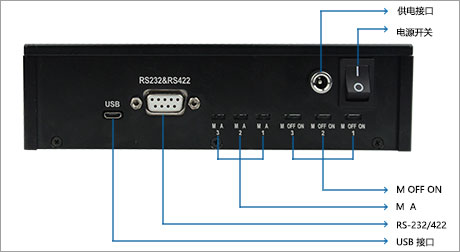

面板介绍


    技术参数

型号

E70.C3K

E70.D3S

功能

数字与模拟集成式控制器

驱动

通道数

3

标称模拟输入范围(V)

-1.67~10(恒压版±10)

标称输出

电压范围(V)

-20~120

(可选-20~100/150,可选第三通道恒压

输出)

输入功率(W)

56

峰值电流(A)

1.1/通道

平均电流(mA)

70/通道

放大器带宽(Hz)

10k/通道

放大器1/10带宽(Hz)

10k/通道

放大器(-3DB)带宽(Hz)

37k/通道

放大器(-3DB)

1/10带宽(Hz)

54k/通道

输出电压纹波(mV)

5/通道(2.2μF)

PZT连接器

ECG.2B.312.CLV

控制输入连接器

SMB

传 感

传感器类型

-

SGS

传感输出电压(V)

-

0~10(恒压版 ±10)

伺服特性

-

P.I+低通+陷波

Sensor输出连接器

-

EPG.0B.304.HLN

传感输出纹波(mV)

-

10

主 控

通信接口

RS-232/422(D-SUB 9 孔插座)、USB (TYPE-C 型 - 母座)

波特率

9600、38400、57600、115200

软件二次开发可设置波特率

9600、19200、38400、57600、76800、115200 、128000、230400、256000

处理器

ARM 32位

D/A转换器

16位±10V

A/D转换器

16位±10V

上位机软件控制功能

输出电压和位移、波形控制、设定参数

上位机软件波形控制

可编程波形输出、标准波形输出

二次开发

VC++、Matlab、LabView使用例程和DLL动态链接库函数等,方便二次开发

其 它

工作温度范围(℃)

0~50

过流保护

静态功耗(W)

11

散热方式

风扇冷却散热

尺 寸(mm)

168.5×134×45.5

重 量(g)

1130

供电电压

24V DC3A

供电接口

DC-022B (ø2.5)

控制方式

模拟/数字信号控制

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF


E70.D3S


E70.C3K

Step


E70.D3S


E70.C3K

参数表/Specs Sheet

E70.D3S


E70.C3K

使用说明书/Manual


控制器 使用说明书


上位机软件 使用说明书

    定制军品级、抗震动电源——E70.D3S-I2

E70.D3S-I2 为定制军品级压电控制器,外形尺寸 180×149×47mm,满足《GJB150.11A-2009 军用装备实验室环境试验方法》 中盐雾试验、 霉菌试验、 湿热试验、高温试验、高低温实验以及 CS101 与 CS106 传导敏感度。

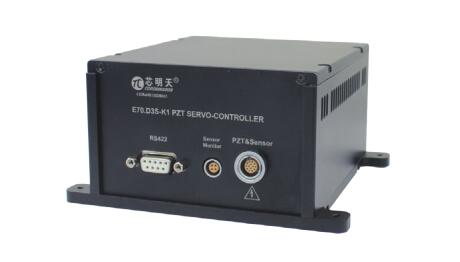

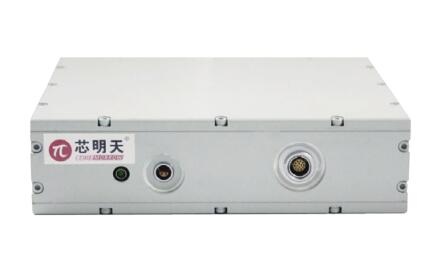

    定制版本 ——E70.D3S-K1

通信接口:RS-422          数字信号控制       适于工业应用


P34.T1S与E70.D3S环境试验报告


封皮

试验结论

编制依据

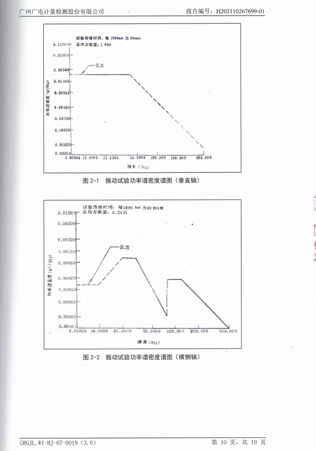

振动试验功率谱密度

振动试验条件
