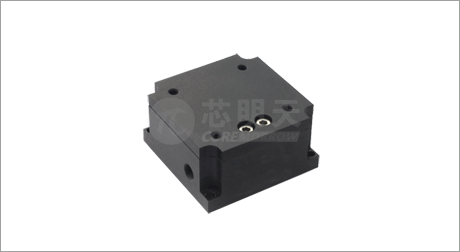

P11系列小体积压电纳米定位台为小体积1~3维压电平移台，P11.Z为一维小体积压电纳米定位台，平台内部采用无摩擦柔性铰链导向机构，一体的结构设计，多维运动无耦合。 机构放大式驱动原理，内置高性能压电陶瓷，可实现100μm位移。闭环版本定位精度可达纳米级。采用有限元仿真分析优化柔性铰链结构，柔性导向系统具有高导向精度，具有高刚性、高负载、无摩擦、免维护等特点。压电定位台具有控制精度，分辨率和稳定性可以达到纳米量级，定位稳定时间仅为毫秒量级，压电定位台为无磁材质，使用过程中不受磁场的影响，压电定位台体积小、结构紧凑 易于集成。
产品特点
|
|
|
|
|
|
|
|
|
|
|
产品运动示意图
|
传感器类型
|
放大机构式驱动示意图
|
|
大行程、闭环版本定位精度高、响应速度快
P11系列纳米定位台采用机构放大设计原理，内置高可靠性压电陶瓷作为驱动源，可以实现1~3维100μm的精密运动。 |
原子力探针扫描显微镜
|
P11.Z100S谐振频率与负载曲线
|
|

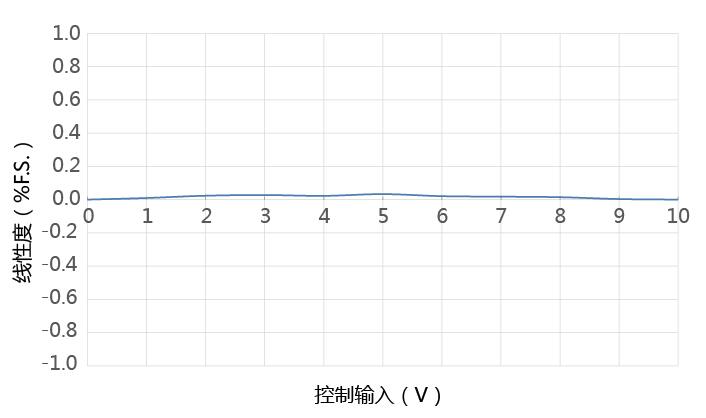

P11.Z100S线性度曲线
|
P11.Z100S位移与电压曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
P11全系列产品
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 尾缀K-开环 |
P11.Z100S P11.Z100K |
P11.Z300S P11.Z300K |
单位 |
|
运动自由度 |
Z |
Z |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动，1路传感 |
|
|
|
标称行程范围（0~120V） |
80 |
240 |
μm±10% |
|
|
Max.行程范围（0~150V） |
100 |
300 |
μm±10% |
|
|
传感器类型 |
SGS/- |
SGS/- |
|
|
|
闭/开环分辨率 |
3/1 |
8/2.5 |
nm |
|
|
闭环线性度 |
0.05/- |
0.5/- |
%F.S. |
|
|
闭环重复定位精度 |
0.02/- |
0.12/- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<10 |
<10 |
μrad |
|
|
推/拉力 |
30/10 |
50/4 |
N |
|
|
运动方向刚度 |
0.3 |
0.25 |
N/μm±20% |
|
|
空载谐振频率 |
0.7 |
0.12 |
kHz±20% |
|
|
闭/开环空载阶跃时间 |
10/0.8 |
10/0.8 |
ms±20% |
|
|
闭环工作频率（-3dB） |
50（负载100g） |
- |
Hz±20% |
|
|
承载能力 |
水平安装 |
0.8 |
0.4 |
kg |
| 立式安装 | 0.05 | 0.02 | ||
| 倒置安装 | 0.05 | 0.02 | ||
|
静电容量 |
1.8 |
5.4 |
μF±20% |
|
|
材质 |
钢、铝 |
钢、铝 |
|
|
|
重量 |
100 |
185 |
g±5% |
|
|
位移与电压曲线 |
|
|
||
|
谐振频率与负载曲线 |
|
|
|
|
|
线性度曲线 |
|
|||
*若此工作频率已接近或超过谐振频率，建议在小于谐振频率以下使用，若在此频率下工作，输入电压要足够小，请从小信号逐渐调试。开环使用时可达到的工作频率大于此频率。
** 可定制低温版本及高真空版本。
***连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
