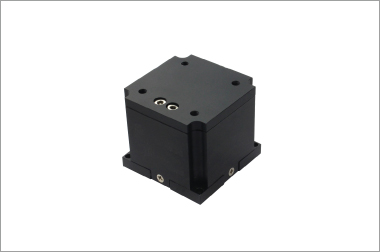

P11系列压电纳米定位台为小体积1~3维压电平移台,P11.XY为二维压电纳米定位台,平台内部采用无摩擦柔性铰链导向机构,一体的结构设计,多维运动无耦合。 机构放大式驱动原理,内置高性能压电陶瓷,可实现100μm位移。闭环版本定位精度可达纳米级。采用有限元仿真分析优化柔性铰链结构,柔性导向系统具有高导向精度,具有高刚性、高负载、无摩擦、免维护等特点。压电定位台具有控制精度,分辨率和稳定性可以达到纳米量级,定位稳定时间仅为毫秒量级,压电定位台为无磁材质,使用过程中不受磁场的影响,压电定位台体积小、结构紧凑易于集成
产品特点

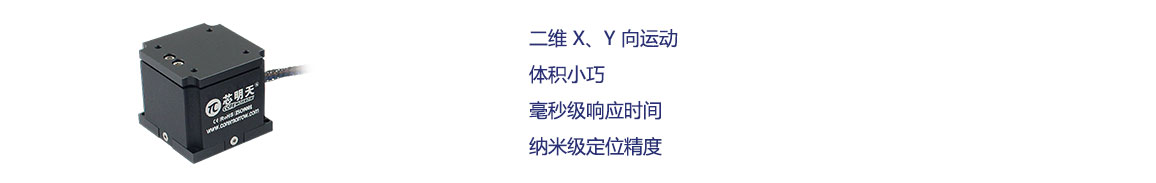

二维XY轴运动 |
行程100μm |
体积小巧 |
毫秒级响应时间 |
纳米级定位精度 |
真空版本可选 |
|
|
产品运动示意图 |
传感器类型 |
放大机构式驱动示意图 |
大行程、闭环版本定位精度高、响应速度快
P11系列纳米定位台采用机构放大设计原理,内置高可靠性压电陶瓷作为驱动源,可以实现1~3维100μm的精密运动。 |
原子力探针扫描显微镜 |
产品应用
光纤定位/光学扫描 |
纳米压印 |
纳米计量 |
微操控 |
纳米定位 |
干涉法/ 扫描显微/纳米定位 |
生物技术/半导体技术 |
质量保证测试 |
微加工/精密控制 |
|
|
|

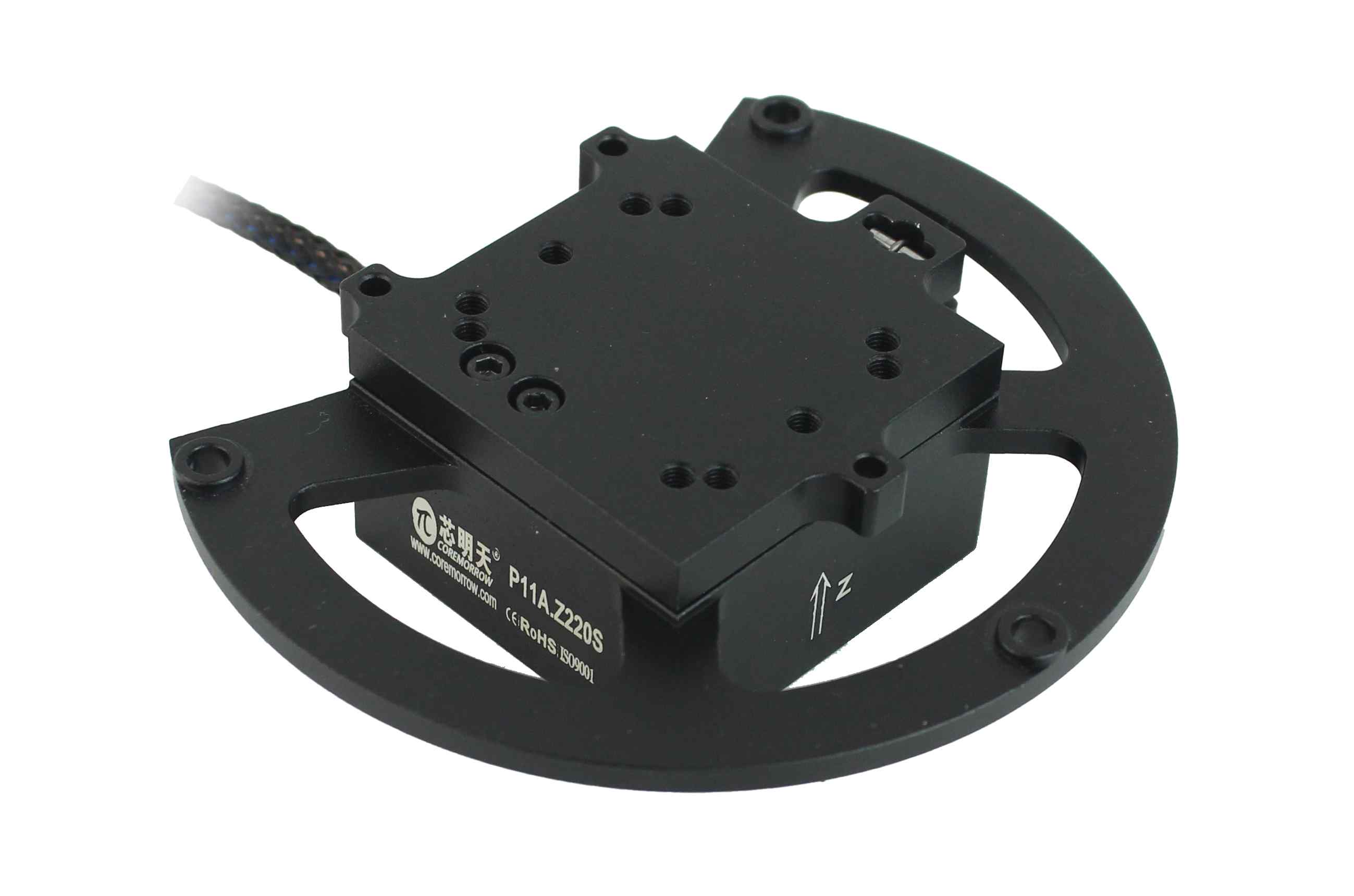

P11全系列产品
技术参数 | |||
型号 |
尾缀S-闭环 尾缀K-开环 |
P11.XY100S P11.XY100K |
单位 |
运动自由度 |
X、Y |
|
|
驱动控制 |
2路驱动,2路传感 |
|
|

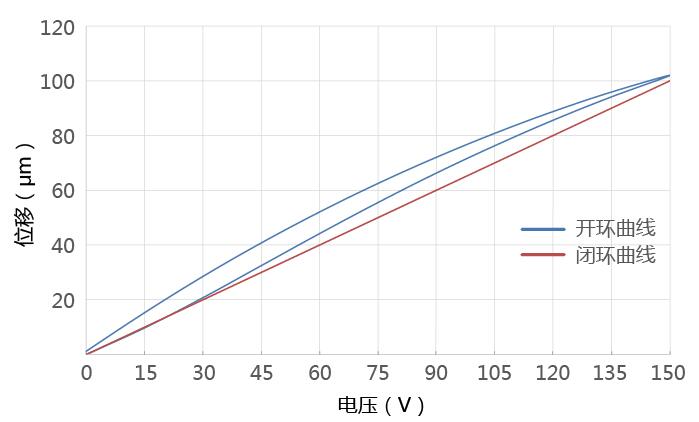

标称行程范围(0~120V) |
80/轴 |
μm±10% |
|
行程范围(0~150V) |
100/轴 |
μm±10% |
|
传感器类型 |
SGS/- |
|
|
闭/开环分辨率 |
3/1 |
nm |
|

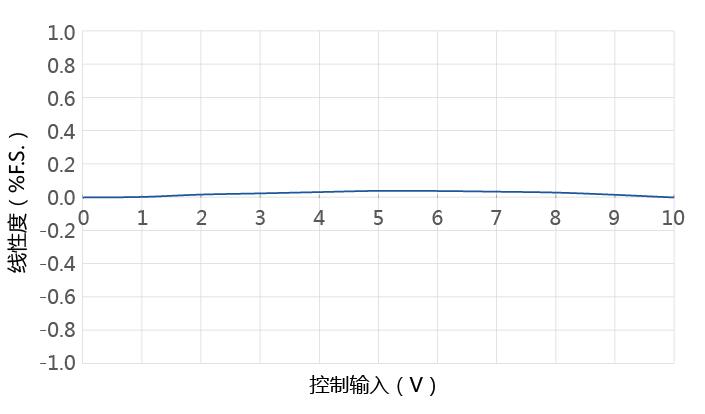

闭环线性度 |
0.1/- |
%F.S. |
|
闭环重复定位精度 |
0.03/- |
%F.S. |
|
俯仰/偏航/滚动 |
<10 |
μrad |
|
推/拉力 |
25/10 |
N |
|
运动方向刚度 |
X0.25/Y0.3 |
N/μm±20% |
|

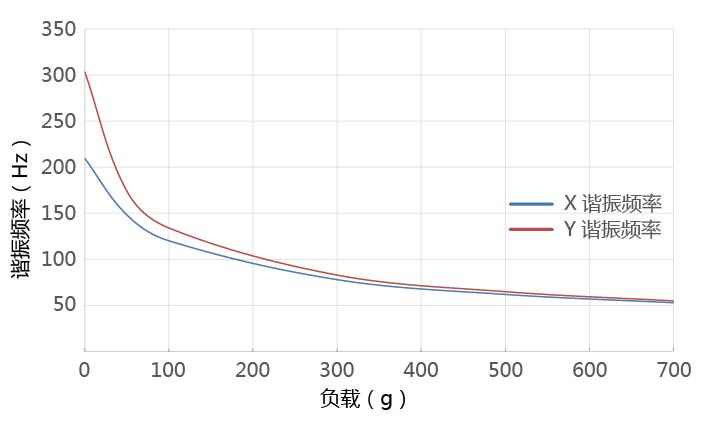

空载谐振频率 |
X0.2/Y0.3 |
kHz±20% |
|
闭/开环空载阶跃时间 |
15/0.8 |
ms±20% |
|
闭环工作频率(-3dB) |
50(空载) |
Hz±20% |
|
承载能力 |
0.7 |
kg |
|
静电容量 |
1.8/轴 |
μF±20% |
|
材质 |
钢、铝 |
|
|
重量 |
170 |
g±5% |
可定制低温版本及高真空版本。
连接器可定制。
注:以上所提参数与测试环境、测试设备有关。
|
|
