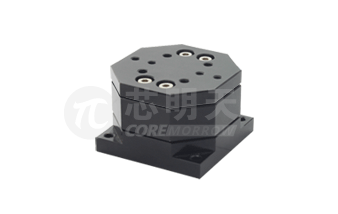

P63.X直驱压电平移台，是一维X轴运动高分辨率压电纳米定位台，采用压电陶瓷直驱机构的设计原理，具有体积小、无摩擦、响应速度快等特点，配置高精度传感器，可以实现纳米级分辨率及定位精度，具有非常高的可靠性，压精密定位领域中发挥着重要的作用。

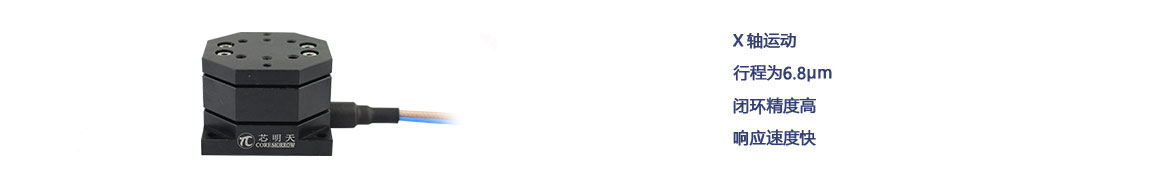

产品特点
|
|
|
|
|
|
|
|
|
|
|
产品运动示意图
|
直驱机构式驱动示意图
|
传感器类型
|
|
快速响应、可选闭环传感 P63 系列纳米定位台是超高精密纳米定位系统，是为 AFM、SPM、STM 等显微扫描纳米操作等应用而设计的，具有超低惯性，响应时间可达 0.3ms，可配置高精度闭环传感器进行高分辨率高速扫描。 |
应用实例：纳米切削 P63系列三维压电纳米定位台已广泛应用于基于SEM在线纳米切削平台的切削力测试实验中。
|

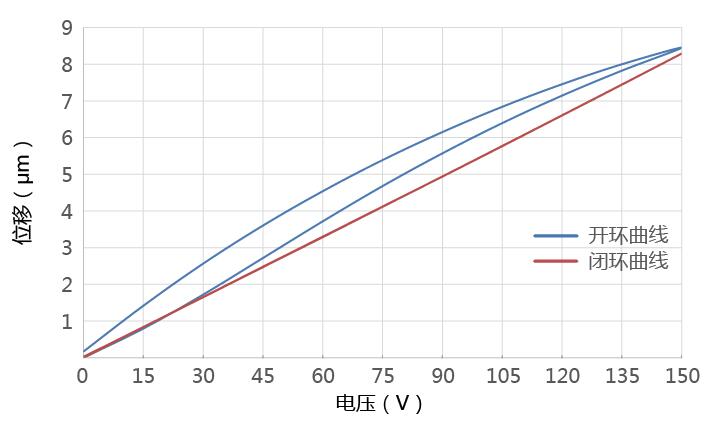

位移与电压曲线
|
|

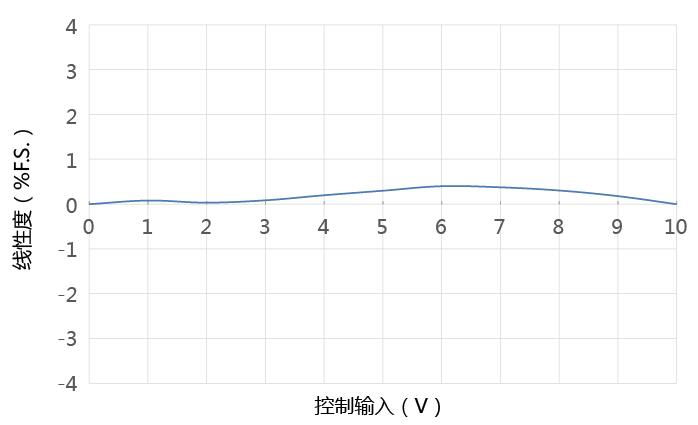

线性度曲线
|
谐振频率与负载曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
P63系列产品
|
P63系列压电纳米定位台，包括X、Z、XY、XZ、XYZ多种运动方式可选。小体积易于集成配套。 |
||||
|
|
|
|
|
|

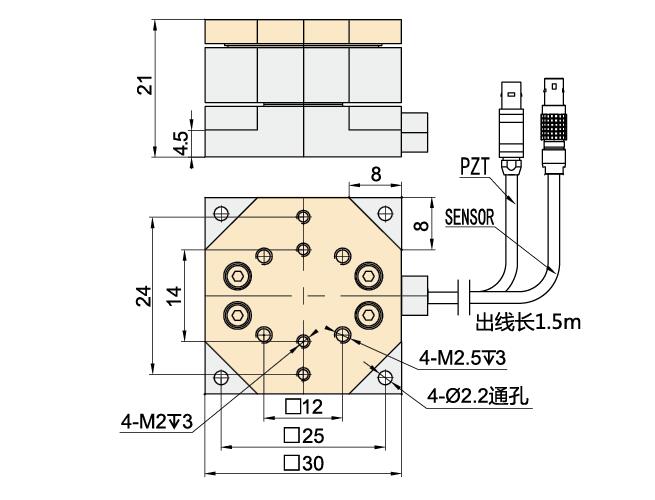

| 技术参数 | ||||
|
型号 |
尾缀S-闭环 尾缀K-开环 |
P63.X7S |
P63.X7K |
单位 |
|
运动自由度 |
X |
X |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动 |
|
|
|
标称行程范围（0~120V） |
5.5 |
5.5 |
μm±10% |
|
|
Max.行程范围（0~150V） |
6.8 |
6.8 |
μm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
闭/开环分辨率 |
0.2 |
0.1 |
nm |
|
|
闭环线性度 |
0.4 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.2 |
- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<5 |
<5 |
μrad |
|
|
推/拉力 |
10/2 |
10/2 |
N |
|
|
运动方向刚度 |
1.5 |
1.5 |
N/μm±20% |
|
|
空载谐振频率 |
2 |
2 |
kHz±20% |
|
|
闭/开环空载阶跃时间 |
1.5 |
0.3 |
ms±20% |
|
|
闭环空载 工作频率 |
10%行程 |
1000 |
1000 |
Hz±20% |
|
100%行程 |
200 |
200 |
||
|
承载能力 |
水平安装 |
0.8 |
0.8 |
kg |
| 立式安装 | 0.05* | 0.05* | kg | |
| 倒置安装 | 0.8 | 0.8 | kg | |
|
静电容量 |
0.8 |
0.8 |
μF±20% |
|
|
材质 |
铝 |
铝 |
|
|
|
重量 |
70 |
70 |
g±5% |
|
*立式方向安装时，其负载上限取决于具体安装方向。
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
