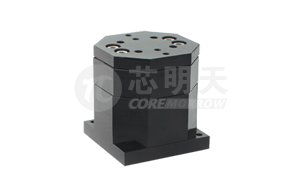

P63.XZ直驱压电平移台,是二维XZ轴运动高分辨率压电定位台,采用压电陶瓷直驱机构的设计原理,具有体积小、无摩擦、响应速度快等特点,配置高精度传感器,可以实现纳米级分辨率及定位精度,具有非常高的可靠性,在精密定位领域中发挥着重要的作用。

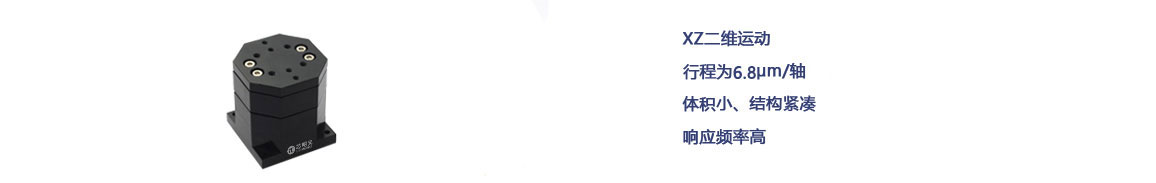

产品特点
|
|
|
|
|
|
|
|
产品运动示意图 ![]() |
直驱机构式驱动示意图 ![]() |
传感器类型 ![]() |
快速响应、可选闭环传感 P63 系列纳米定位台是超高精密纳米定位系统,是为 AFM、SPM、STM 等显微扫描纳米操作等应用而设计的,具有超低惯性,响应时间可达 0.3ms,可配置高精度闭环传感器进行高分辨率高速扫描。 |
应用实例:纳米切削 P63系列三维压电纳米定位台已广泛应用于基于SEM在线纳米切削平台的切削力测试实验中。 ![]() |
![]() |
![]() |
![]() |
产品应用
|
|
|
|
|
|
|
|
P63系列产品
P63系列压电纳米定位台,包括X、Z、XY、XZ、XYZ多种运动方式可选。小体积易于集成配套。 |
||||
技术参数 | ||||
型号 |
尾缀S-闭环 尾缀K-开环 |
P63.XZ7S |
P63.XZ7K |
单位 |
运动自由度 |
X、Z |
X、Z |
|
|
驱动控制 |
2路驱动,2路传感 |
2路驱动 |
|
|

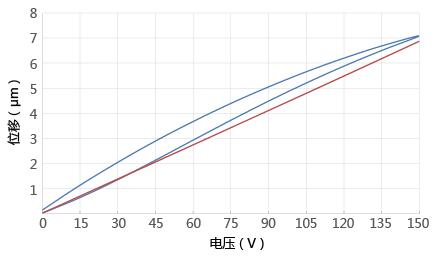

标称行程范围(0~120V) |
5.5/轴 |
5.5/轴 |
μm±10% |
|
Max.行程范围(0~150V) |
6.8/轴 |
6.8/轴 |
μm±10% |
|
传感器类型 |
SGS |
- |
|
|
闭/开环分辨率 |
0.2 |
0.1 |
nm |
|

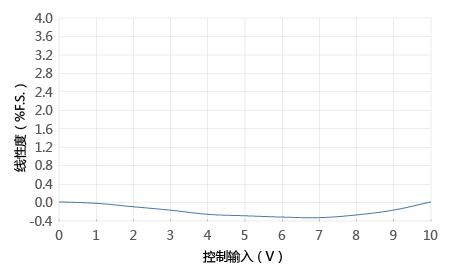

闭环线性度 |
0.4 |
- |
%F.S. |
|
闭环重复定位精度 |
0.2 |
- |
%F.S. |
|
俯仰/偏航/滚动 |
<10 |
<10 |
μrad |
|
推/拉力 |
9/2 |
9/2 |
N |
|
运动方向刚度 |
X1.2/Z1.5 |
X1.2/Z1.5 |
N/μm±20% |
|

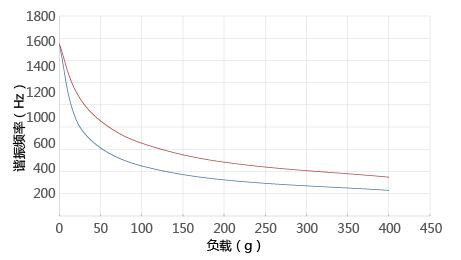

空载谐振频率 |
X1.5/Z1.6 |
X1.5/Z1.6 |
kHz±20% |
|
闭/开环空载阶跃时间 |
1.5 |
0.3 |
ms±20% |
|
闭环空载 工作频率 |
10%行程 |
500 |
500 |
Hz±20% |
100%行程 |
100 |
100 |
||
承载能力 |
水平安装 |
0.5 |
0.5 |
kg |
立式安装 | 0.05 | 0.05 | ||
倒置安装 | 0.1 | 0.1 | ||
静电容量 |
0.8/轴 |
0.8/轴 |
μF±20% |
|
材质 |
铝 |
铝 |
|
|
重量 |
120 |
120 |
g±5% |
*若此工作频率已接近或超过谐振频率,建议在小于谐振频率以下使用,若在此频率下工作,输入电压要足够小,请从小信号逐渐调试。开环使用时可达到的工作频率大于此频率。
** 可定制低温版本及高真空版本。
***连接器可定制。
注:以上所提参数与测试环境、测试设备有关。
安装方向 |
水平安装 |
立式安装 |
倒置安装 |
释义 |
将PZT平台水平放置安装,运动面位于PZT
平台的上方,运动面与水平面平行。 PS:参数表中承载能力默认方向 |
将PZT平台立式放置安装,运动面与重力方向平行 PS:存在多种立式安装方式,技术参数对应最低承载 |
将PZT平台水平放置,但运动面位于定位台的下方 |
示意图 |
![]() |
![]() |
![]() |
备注 |
当安装方式选择为立式安装时,需注意出线口 |
|
|
