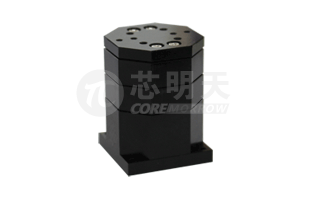

P63系列高分辨率压电纳米定位台为小体积1~3维压电运动平台,平台内部采用无摩擦、无空回的柔性铰链导向机构,采用有限元仿真分析优化,柔性导向系统具有非常高的导向精度,且具有高刚性、高负载、无摩擦、免维护等特点。压电定位台具有非常高的控制精度,分辨率和稳定性可以达到纳米量级,定位稳定时间仅为毫秒量级,运动平台采用无磁材质,使用过程中不受磁场的影响,且压电平台体积小巧、结构紧凑易于集成。

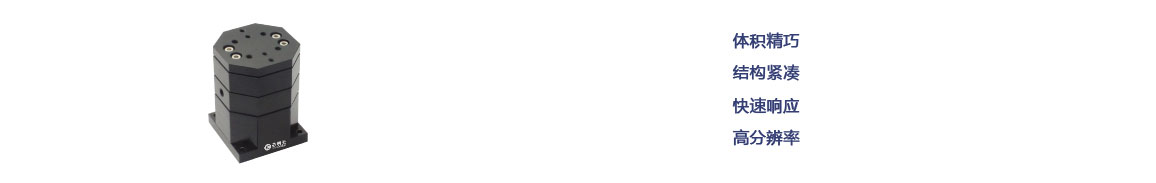

产品特点
|
|
|
|
|
|
|
|
产品运动示意图 ![]() |
直驱机构式驱动示意图 ![]() |
传感器类型 ![]() |
快速响应、可选闭环传感 P63 系列纳米定位台是超高精密纳米定位系统,是为 AFM、SPM、STM 等显微扫描纳米操作等应用而设计的,具有超低惯性,响应时间可达 0.3ms,可配置高精度闭环传感器进行高分辨率高速扫描。 |
应用实例:纳米切削 P63系列三维压电纳米定位台已广泛应用于基于SEM在线纳米切削平台的切削力测试实验中。 ![]() |
![]() |
![]() |
![]() |
产品应用
|
|
|
|
|
|
|
|

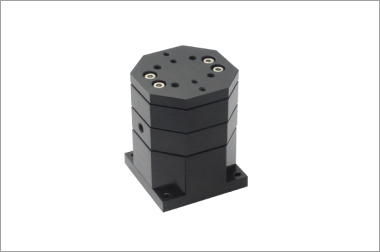

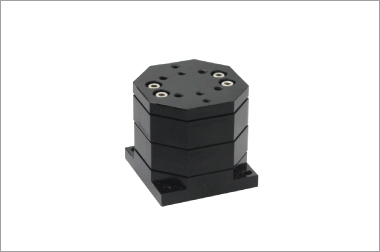

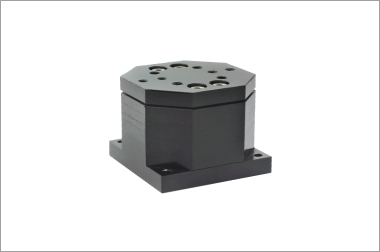

P63系列产品

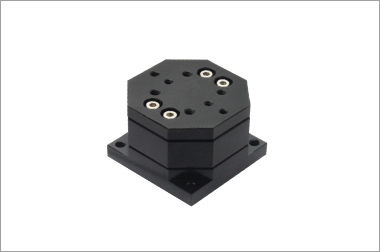

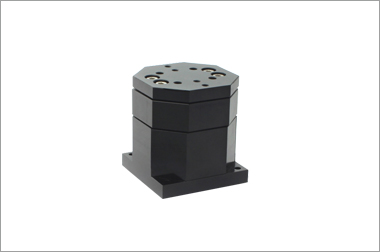

P63系列压电纳米定位台,包括X、Z、XY、XZ、XYZ多种运动方式可选。小体积易于集成配套。 |

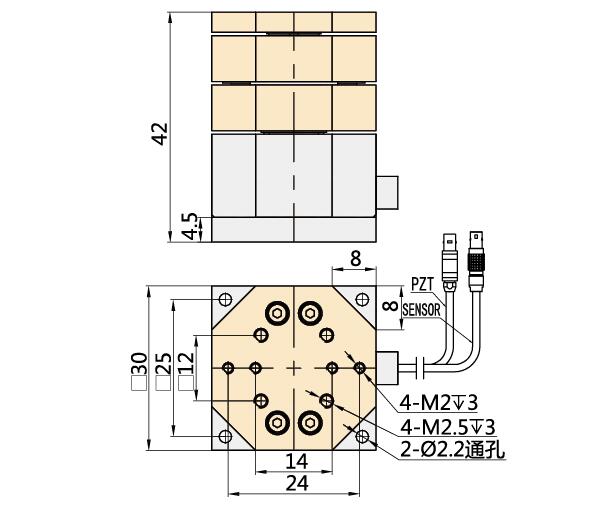

||||
技术参数 | ||||
型号 |
尾缀S-闭环 尾缀K-开环 |
P63.XYZ7S |
P63.XYZ7K |
单位 |
运动自由度 |
X、Y、Z |
X、Y、Z |
|
|
驱动控制 |
3路驱动,3路传感 |
3路驱动 |
|
|

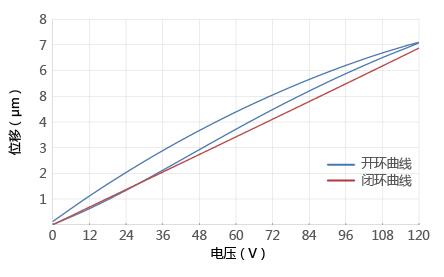

标称行程范围(0~120V) |
5.5/轴 |
5.5/轴 |
μm±10% |
|
Max.行程范围(0~150V) |
6.8/轴 |
6.8/轴 |
μm±10% |
|
传感器类型 |
SGS |
- |
|
|
闭/开环分辨率 |
0.2 |
0.1 |
nm |
|

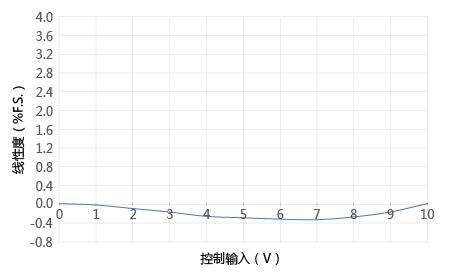

闭环线性度 |
0.4 |
- |
%F.S. |
|
闭环重复定位精度 |
0.2 |
- |
%F.S. |
|
俯仰/偏航/滚动 |
<15 |
<15 |
μrad |
|
推/拉力 |
7/2 |
7/2 |
N |
|
运动方向刚度 |
X0.9/Y1/Z1.2 |
X0.9/Y1/Z1.2 |
N/μm±20% |
|

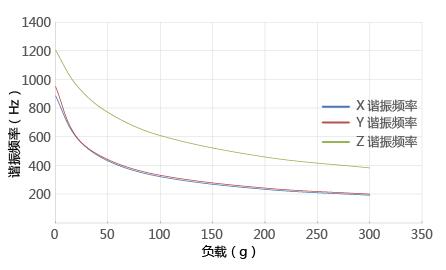

空载谐振频率 |
X0.9/Y0.95/Z1.2 |
X0.9/Y0.95/Z1.2 |
kHz±20% |
|
闭/开环空载阶跃时间 |
1.5 |
0.3 |
ms±20% |
|
闭环空载 工作频率 |
10%行程 |
200 |
200 |
Hz±20% |
100%行程 |
50 |
50 |
||
承载能力 |
水平安装 |
0.4 |
0.4 |
kg |
立式安装 | 0.05 | 0.05 | ||
倒置安装 | 0.1 | 0.1 | ||
静电容量 |
0.8/轴 |
0.8/轴 |
μF±20% |
|
材质 |
铝 |
铝 |
|
|
重量 |
160 |
160 |
g±5% |
*若此工作频率已接近或超过谐振频率,建议在小于谐振频率以下使用,若在此频率下工作,输入电压要足够小,请从小信号逐渐调试。开环使用时可达到的工作频率大于此频率。
** 可定制低温版本及高真空版本。
***连接器可定制。
注:以上所提参数与测试环境、测试设备有关。
安装方向 |
水平安装 |
立式安装 |
倒置安装 |
释义 |
将PZT平台水平放置安装,运动面位于PZT
平台的上方,运动面与水平面平行。 PS:参数表中承载能力默认方向 |
将PZT平台立式放置安装,运动面与重力方向平行 PS:存在多种立式安装方式,技术参数对应最低承载 |
将PZT平台水平放置,但运动面位于定位台的下方 |
示意图 |
![]() |
![]() |
![]() |
备注 |
当安装方式选择为立式安装时,需注意出线口 |
|
|
