P70 系列压电扫描台具有两个版本，分别为二维 XY向运动、一维 Z 向运动。两个版本在四个角的位置都具有四个通孔，孔心距为 30mm，非常适于笼式结构的安装。XY运动版本额外具有四个沉孔，也适于螺纹安装固定。
P70 系列 XY 版本需要 3 通道驱动电压控制，其中一通道为恒压。

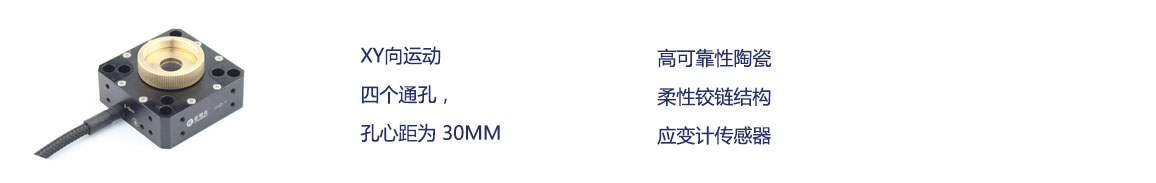

产品特点
|
|
|
|
|
 真空版本可选
|
|
|
|
|

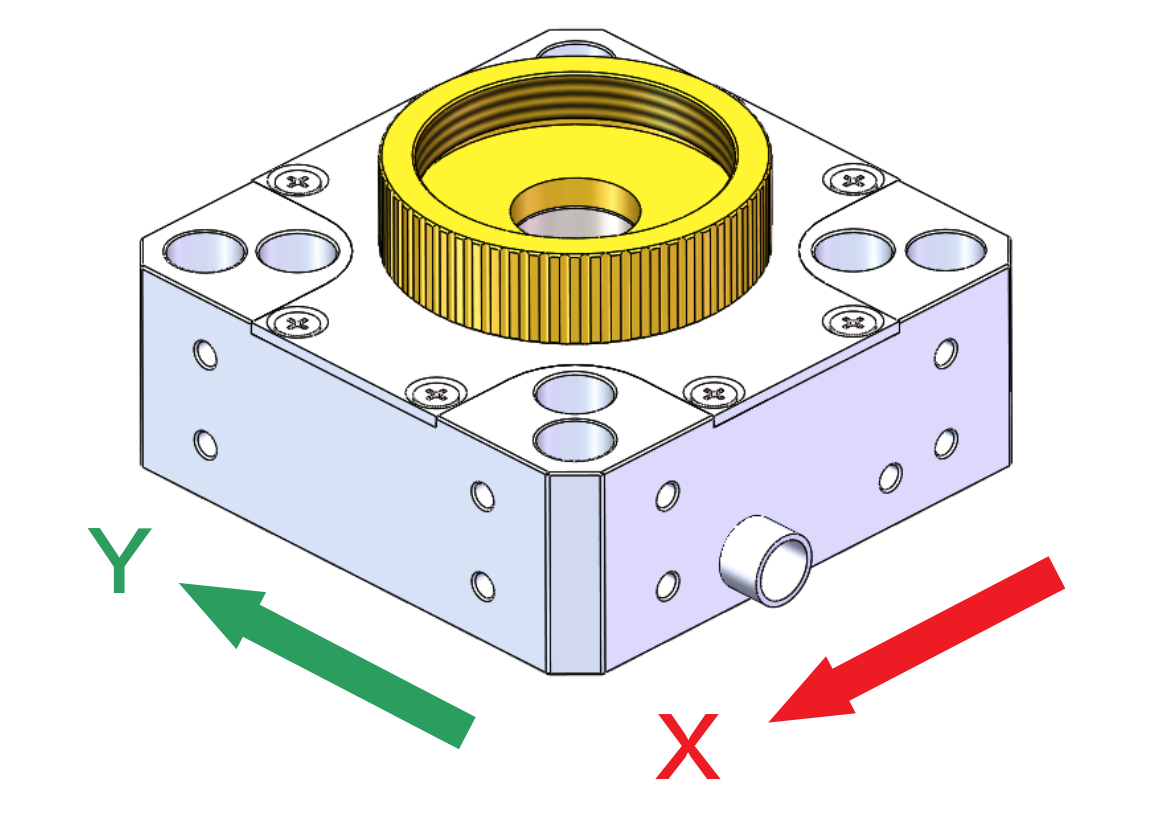

产品运动方向
|

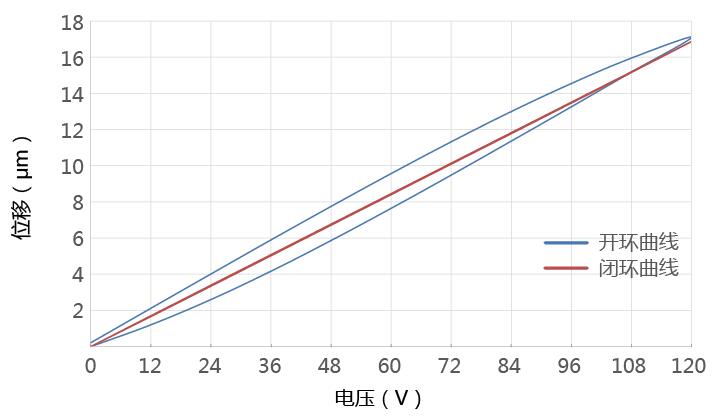

位移与电压曲线
|

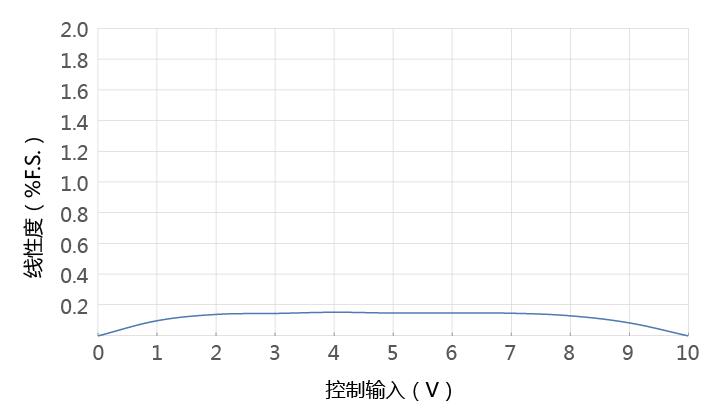

线性度曲线
|
|

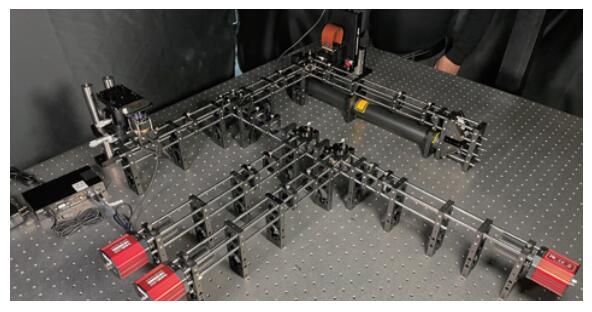

应用于笼式结构
|

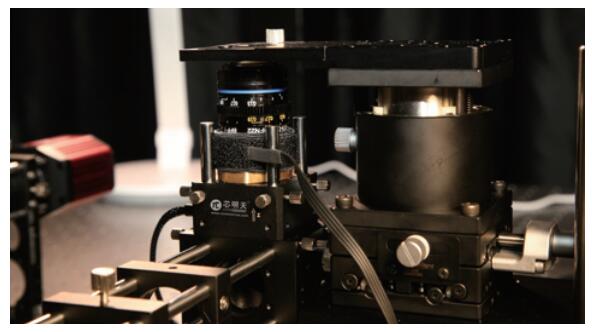

应用于笼式结构
|

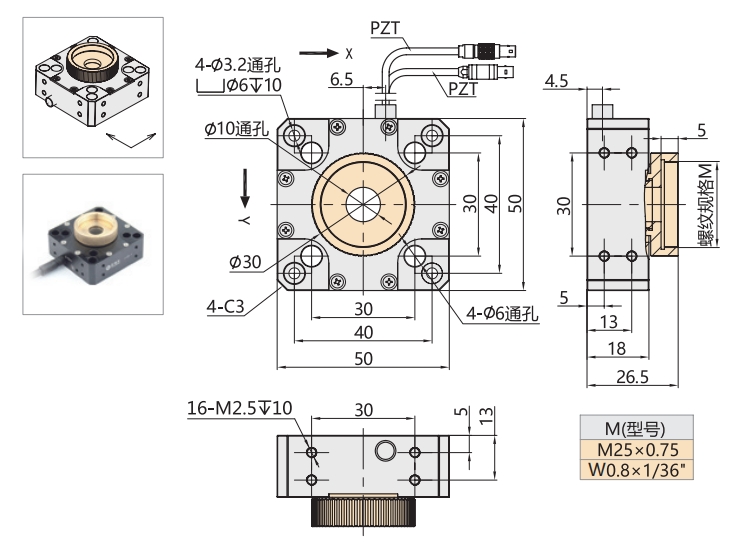

| 技术参数 | ||||
|
型号 |
P70.XY20S ( 放大机构） |
P70.XY20K( 放大机构） |
单位 |
|
|
运动自由度 |
X,Y |
X,Y |
|
|
|
驱动控制 |
3 路驱动，2路传感 |
3 路驱动 |
|
|
|
标称行程范围（0~100V） |
±7/轴 |
±7/轴 |
μm±10% |
|
|
Max.行程范围（0~120V） |
±8.5/轴 |
±8.5/轴 |
μm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
闭环分辨率 |
0.6 |
0.2 |
nm |
|
|
闭环线性度 |
0.3 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.2 |
- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<15 |
<15 |
μrad |
|
|
承载能力 |
水平安装 |
0.3 |
0.3 |
kg |
| 立式安装 | 0.1 | 0.1 | ||
| 倒置安装 | 0.3 | 0.3 | ||
|
闭环响应时间 |
30 |
30 |
ms±20% |
|
|
空载谐振频率 |
1.2 |
1.2 |
kHz±20% |
|
|
加载谐振频率 |
0.4（53g） |
0.4（53g） |
kHz±20% |
|
|
静电容量 |
0.8/ 轴 |
0.8/ 轴 |
μF±20% |
|
|
重量 |
175 |
175 |
g±5% |
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
笼式结构
|
低温真空
|
纳米压印
|
|
超分辨率显微成像
|
红外超分辨率成像
|
激光直写
|
|
提高CCD分辨率
|
干涉测量
|
显微镜探针校准
|
|
纳米光刻
|
