P78 压电扫描台对于纳米范围的对准、纳米聚焦、测量等应用是非常理想的。可选配桥式配置的闭环传感器，可消除温度漂移，保证了纳米范围的定位稳定性。同时，通过 FEA 优化了直线度与平面度，并为运动方向及垂直运动方向上提供了较高的刚度。结构更紧凑、响应速度更快。

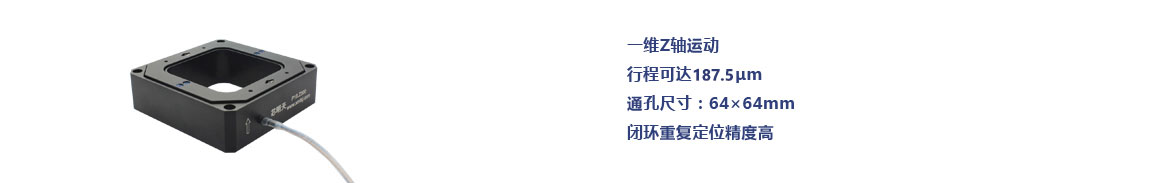

P78.Z200为一维Z轴压电扫描台，中心具有通孔，扫描范围可达187.5μm，闭环扫描台精度高，直线运动无偏航。
产品特点
|
|
|
|
|
|
|
|
|
|
|
外观形状
|
产品运动示意图
|
台体采用机构放大式驱动设计，行程范围大
|
|
大通孔、大位移、高分辨、高精度
P78.Z300压电扫描台，采用机构放大设计原理，可以实现Z轴262.5μm的位移行程。优异的柔性铰链导向机构 采用有限元分析进行优化实现纳米级的分辨率、毫秒级的响应时间。 |

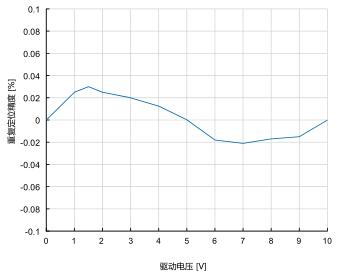

闭环重复定位精度高 P78.Z300压电扫描台满幅值262.5μm的闭环重复定位精度为 0.05%。
|

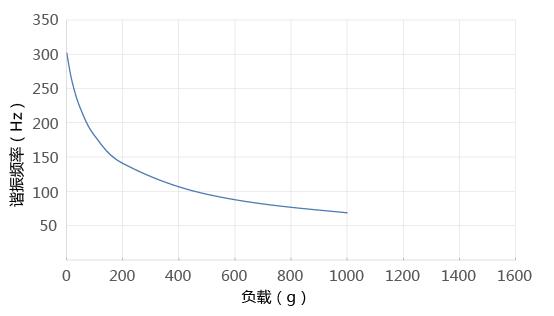

谐振频率与负载曲线
|
|

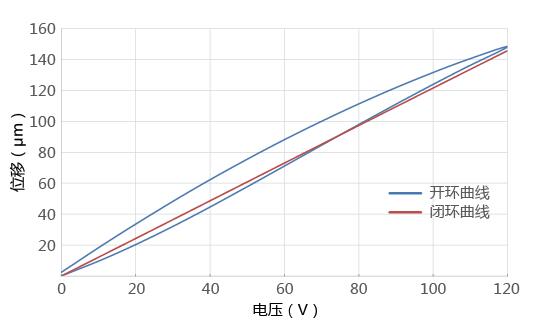

位移与电压曲线
|

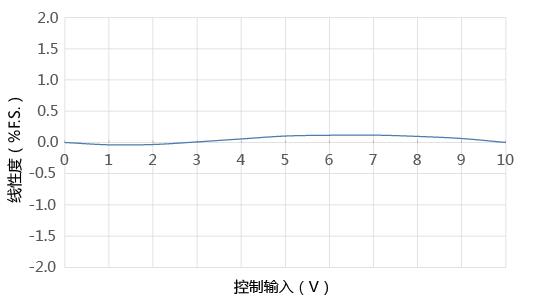

线性度曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
P78系列产品
P78系列压电扫描台包含187.5μm与262.5μm两种运动行程的种规格型号。
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
P78.Z200S |
P78.Z200K |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
Z |
Z |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动 |
|
|
|
标称行程范围（0~120V） |
150 |
150 |
µm±10% |
|
|
行程范围（0~150V） |
187.5 |
187.5 |
µm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
通孔尺寸 |
64×64 |
64×64 |
mm |
|
|
分辨率 |
5 |
1.5 |
nm，typ. |
|
|
闭环线性度 |
0.1 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.05 |
- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<20 |
<20 |
µrad |
|
|
机械性能 |
||||
|
运动方向推/拉力 |
50/8 |
50/8 |
N |
|
|
运动方向刚度 |
0.35 |
0.35 |
N/µm±20% |
|
|
空载谐振频率 |
270 |
270 |
Hz±20% |
|
|
空载阶跃时间 |
15 |
3.2 |
ms±20% |
|
|
承载能力 |
1 |
1 |
Kg |
|
|
驱动性能 |
||||
|
静电容量 |
14.4 |
14.4 |
μF±20% |
|
|
其他 |
||||
|
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
|
材质 |
铝 |
铝 |
|
|
|
外形尺寸（长×宽×高） |
100×100×30 |
100×100×30 |
mm |
|
|
重量 |
340 |
340 |
g±5% |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
|
传感/电压连接器*** |
LEMO |
LEMO |
||
** 可定制低温版本及高真空版本。
***连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
注：以上参数是采用E00/E01系列压电控制器测得，Max.驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
