压电偏转镜是以压电陶瓷作为驱动元件，内部采用无回差柔性铰链并联导向结构设计，外部机械结构通过内部多支压电陶瓷的伸缩来实现单轴或多轴角度偏转运动，补偿量小，偏转镜具有较好的运动精度和高的稳定性，通过内置高精度传感器进行闭环控制，实现亚微弧度分辨率及微弧度定位精度。
P33压电偏转镜是具有快速响应且体积紧凑等特点的偏转平台，提供顶端面的高精度角度运动，与其他执行器相比，柔性铰链导向的压电偏转平台可提供高的加速度，使阶跃响应时间在亚毫秒范围。闭环与开环版本具有7个不同的偏转范围，可达20mrad的光束偏转。
产品特点
|
|
|
|
|
|
|
|
|
|
|
底部固定与腰部固定
|
运动方式
|
闭环曲线 闭环传感输出监测电压与偏转镜输出偏转角度成线性关系。
|
|
频率负载曲线
|
带载阶跃时间
|
开/闭环曲线
|
|
高动态、闭环版本精度高 在机械结构的合适位置采用绝对测量的应变传感器来得到高稳定性及定位精度，他们提供了较高的带宽并向控制器发送定位反馈信号，传感器以桥式配置连接以消除热漂移从而确保优质的稳定性。 可带载标准直径25.4mm镜片，最大可带载镜片直径50mm， 产品已成功应用于卫星激光通信等领域。 |
高动态、闭环版本精度高
|
偏转角度测量 激光准直仪测量 P33.T2S 压电偏转镜的偏转角度范围。
|
|

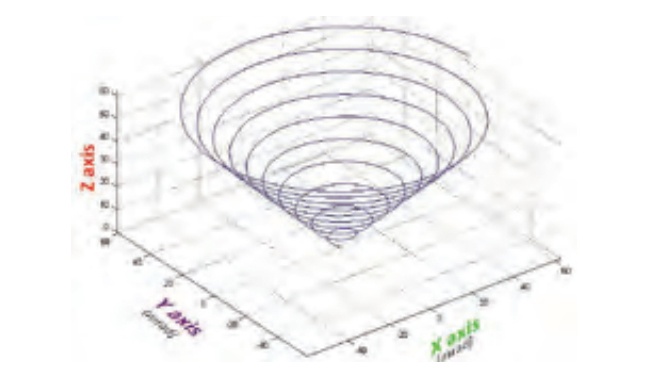

驱动控制 P33压电偏转台θxθy两轴采用90°相差输入，通过控制电压的大小，对不同的光路距离，可进行一定范围的圆形范围扫描，如下图所示。
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | |||||||
|
型号 |
S/K:闭/开环 F/Y:腰/底部固定 |
P33.T2SF/Y P33.T2KF/Y |
P33.T4SF/Y P33.T4KF/Y |
P33.T5SF/Y P33.T5KF/Y |
P33.T6SF/Y P33.T6KF/Y |
P33.T8SF/Y P33.T8KF/Y |
单位 |
|
运动自由度 |
θx、θy |
θx、θy |
θx、θy |
θx、θy |
θx、θy |
|
|
|
驱动控制 |
3 路驱动，2路传感 |
3 路驱动，2路传感 |
3 路驱动，2路传感 |
3 路驱动，2路传感 |
3 路驱动，2路传感 |
|
|
|
标称偏转范围 （0~100V） |
2或±1（≈±206秒）
|
4或±2（≈±412秒） |
5.6或±2.8（≈±577秒) |
6.2或±3.1（≈±639秒） |
8.2或±4.1（≈±845秒) |
mrad±10% |
|
|
Max.偏转范围 （0~120V） |
2.5或±1.25（≈±257秒）
|
5或±2.5（≈±515秒) |
6.8或±3.4(≈±701秒) |
7.5或±3.75(≈±773秒) |
10或±5(≈±1031秒) |
mrad±10% |
|
|
传感器类型 |
SGS/- |
SGS/- |
SGS/- |
SGS/- |
SGS/- |
|
|
|
闭/开环分辨率 |
0.05(≈0.01秒) 0.02(＜0.01秒)
|
0.15(≈0.03秒) 0.04(≈0.01秒) |
0.2(≈0.04秒) 0.05(≈0.01秒) |
0.25(≈0.05秒) 0.1(≈0.02秒) |
0.3(≈0.06秒) 0.1(≈0.02秒) |
μrad |
|
|
闭环线性度 |
0.1/- |
0.2/- |
0.25/- |
0.25/- |
0.25/- |
%F.S. |
|
|
闭环重复定位精度 |
0.02/- |
0.02/- |
0.02/- |
0.02/- |
0.02/- |
%F.S. |
|
|
空载谐振频率 |
3.7 |
3.4 |
3.3 |
3.2 |
3.1 |
kHz±20% |
|
|
闭/开环空载阶跃时间 |
1.5/1 |
3/2 |
5/2.5 |
6/3.5 |
8/4 |
ms±20% |
|
|
静电容量 |
3.6/轴 |
7.2/轴 |
9/轴 |
11/轴 |
14.5/轴 |
μF±20% |
|
|
材质 |
钢|钛 |
钢 |
钢 |
钢 |
钢 |
|
|
|
重量 |
190|125 |
240 |
265 |
290 |
340 |
g±5% |
|
|
偏转台长度L |
37 |
55 |
64 |
73 |
91 |
mm |
|
|
曲线图下载 |
|
|
|
/ |
|
|
|
|
Auto CAD PDF |
/ |
/
|
/
|
/ |
/
|
|
|
|
三维图方边低出线/Step |
|
|
|
|
|
|
|
|
三维图圆边侧出线/Step |
|
|
|
|
|
|
|
|
参数表/Specs Sheet |
|
|
|
|
|
|
|
|
使用说明书/Manual |
|
|
|||||
注：标品材质为钢，如需钛合金材质请与销售工程师联系。以上参数是采用E00/E01系列压电控制器测得。最大驱动电压可在-20V~150V；对于高可靠的长期使用，建议驱动电压在0~120V。
可定制宇航级压电快反镜/偏转镜
|
|
|
|||
|
P33系列 |
S37系列 |
S38系列 |
|
|
P33.T8SK环境试验报告
|

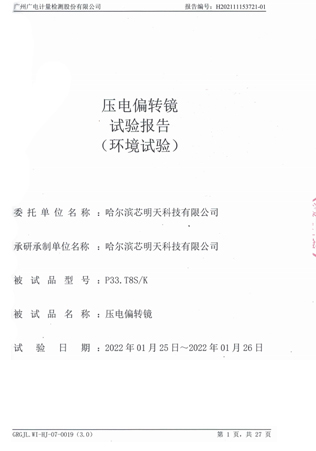

封皮
|
试验结论
|
编制依据
|
|

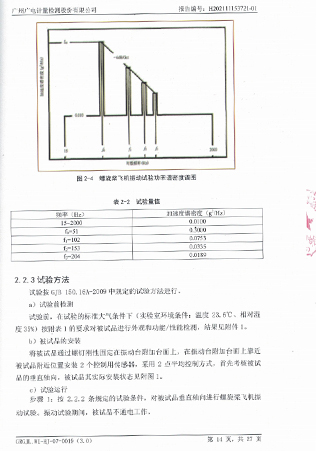

震动试验功率谱密度
|
震动试验条件
|
振动试验条件
|
