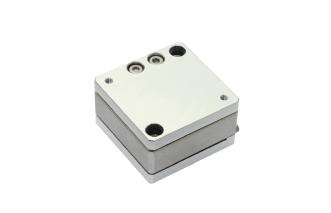

P13.XY为二维小体积压电纳米定位台，台体采用平行运动学机构放大设计原理，内置高性能压电陶瓷，位移为 45μm/轴。开环闭环版本可供选择。产品主要应用于光学显微、生物科技等领域。
产品特点
|
|
|
|
|
|
|
|
|
|
|

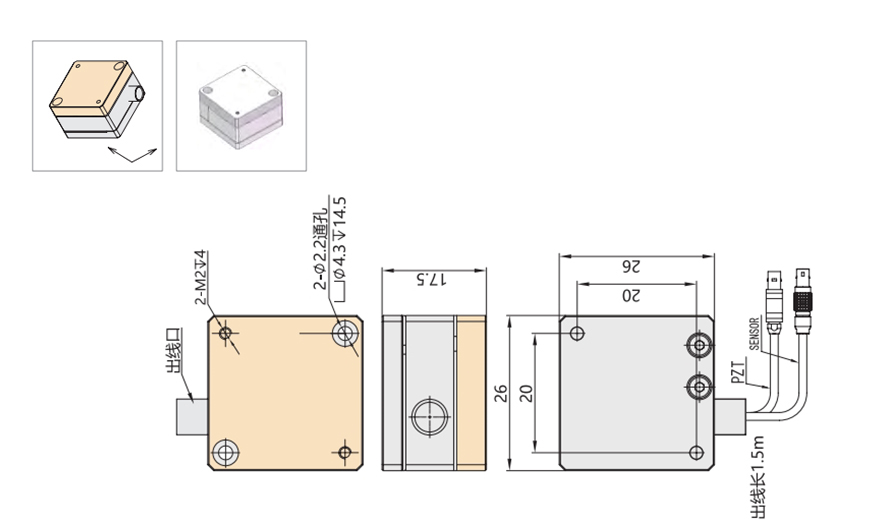

外观形状
|
产品运动示意图
|
放大机构式驱动示意图
|
|
小体积、无机械间隙、高分辨率
固态铰链平行四边形设计原理，平行运动无机械间隙，该结构原理使其具有高的分辨率，运动直线性好。 |
传感器类型
|
闭环阶跃稳定时间图 P13.XY50S 满行程的稳定时间约为30ms。
|
|

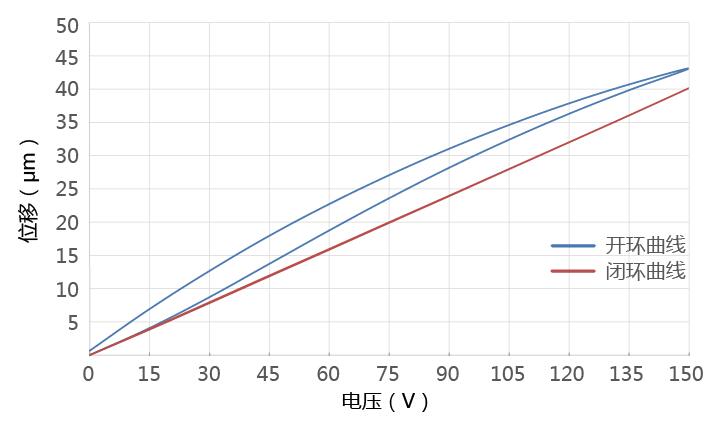

位移与电压曲线
|

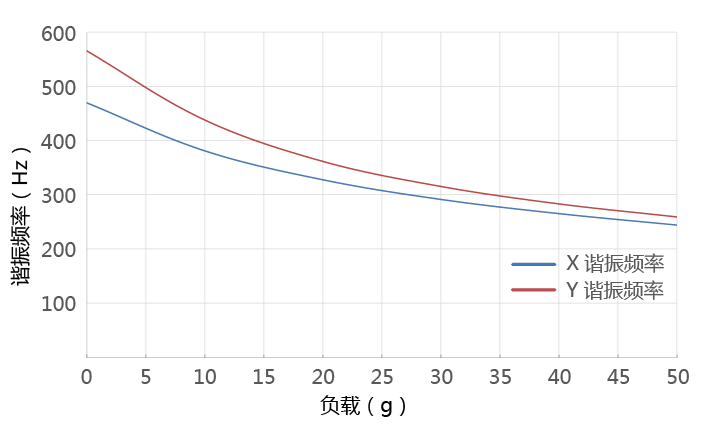

谐振频率与负载曲线
|

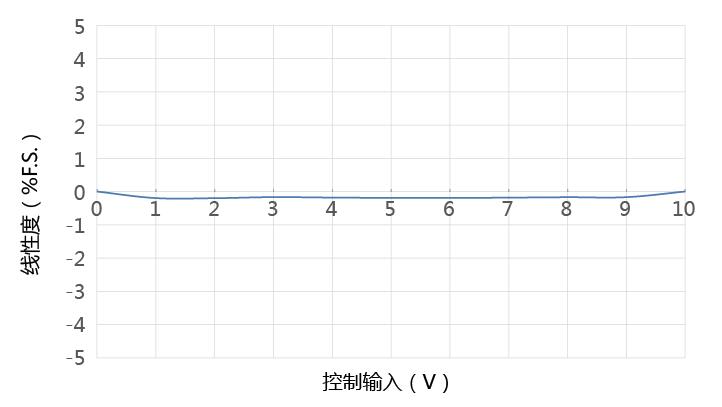

线性度曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
P13全系列产品
| 技术参数 | |||
|
型号 |
尾缀S-闭环 尾缀K-开环 |
P13.XY30S P13.XY30K |
单位 |
|
运动自由度 |
X、Y |
|
|
|
驱动控制 |
2路驱动，2路传感 |
|
|
|
标称行程范围（0~120V） |
36/轴 |
μm±20% |
|
|
Max.行程范围上限（0~150V） |
45/轴 |
μm±20% |
|
|
传感器类型 |
SGS/- |
|
|
|
闭/开环分辨率 |
1/0.5 |
nm |
|
|
闭环线性度 |
0.2/- |
%F.S. |
|
|
闭环重复定位精度 |
0.1/- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<30 |
μrad |
|
|
推/拉力 |
5/2 |
N |
|
|
运动方向刚度 |
X0.15/Y0.2 |
N/μm±20% |
|
|
空载谐振频率 |
0.6 |
kHz±20% |
|
|
闭/开环空载阶跃时间 |
20/3 |
ms±20% |
|
|
承载能力 |
水平安装 |
0.2 |
kg |
| 立式安装 | 0.1 | kg | |
| 倒置安装 | 0.2 | kg | |
|
静电容量 |
0.4/轴 |
μF±20% |
|
|
材质 |
铝、钢 |
|
|
|
重量 |
110 |
g±5% |
|
注：以上参数是采用 E00/E01 系列压电控制器测得。最大驱动电压可在 -20V~150V；对于高可靠的长期使用，建议驱动电压在 0~120V。
