产品特点
|
|
|
|
|
|

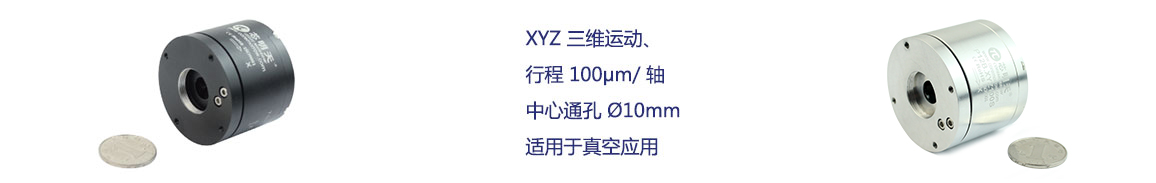

三维运动
|

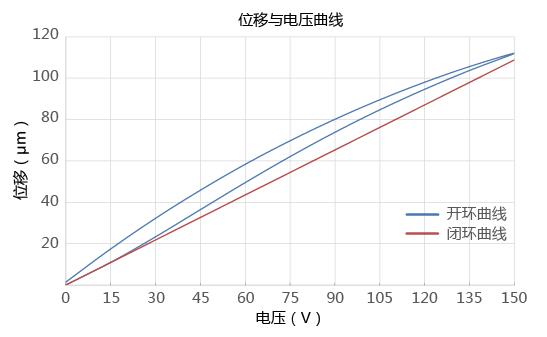

位移与电压曲线
|

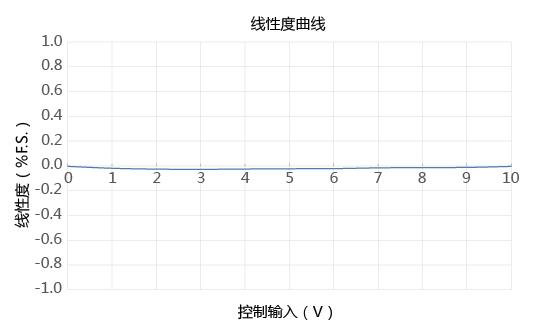

线性度曲线
|
| 技术参数 | ||||
|
型号 |
P12B.XYZ100S |
P12B.XYZ100K |
单位 |
|
|
运动方向 |
X、Y、Z |
X、Y、Z |
|
|
|
驱动控制 |
3路驱动，3路传感 | 3路驱动 |
|
|
|
标称行程范围（0~150V） |
100/ 轴 |
100/ 轴 |
μm±20% |
|
|
传感器 |
SGS |
- |
|
|
|
分辨率 |
3 | 1 |
nm |
|
|
中心通孔 |
Ø10 |
Ø10 |
mm |
|
|
空载谐振频率 |
0.03 |
0.03 |
kHz±20% |
|
|
静电容量 |
3.6/ 轴 |
3.6/ 轴 |
μF±10% |
|
|
承载能力 |
水平安装 |
0.2 |
0.2 |
kg |
| 立式安装 | 0.03 | 0.03 | ||
| 倒置安装 | 0.03 | 0.03 | ||
|
台体材料 |
钢、铝 |
钢、铝 |
|
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
