P77.S106 P77.K106 大负载压电纳米定位台/移相器 一维Z向 17.5μm 中孔ф106mm当前位置:产品首页 >> 一维中空式压电扫描台>>P77.S106 P77.K106 大负载压电纳米定位台/移相器 一维Z向 17.5μm 中孔ф106mm
  • 产品介绍
  • 应用
  • 价格及周期
  • 意见反馈

P77.S/K106 大负载压电纳米定位台/移相器为一维Z轴运动平台,压电平台中心为106mm大通光孔,压电陶瓷直驱机构,内置高性能压电陶瓷,可以实现Z轴17.5μm的位移行程,无摩擦柔性导向机构具有高的分辨率,闭环版本定位精度可达纳米级,是光学移相器。


P77.S/K106 一维Z轴压电扫描台,闭环扫描台精度高,直线运动无偏航。产品广泛应用于表面测量、显微成像等应用领域。


产品特点


 一维Z向运动

 行程17.5μm

 响应速度快

 通孔直径:Ø106mm

 闭环重复定位精度高

 亚纳米级分辨率

 真空版本可选




外观形状

产品运动示意图

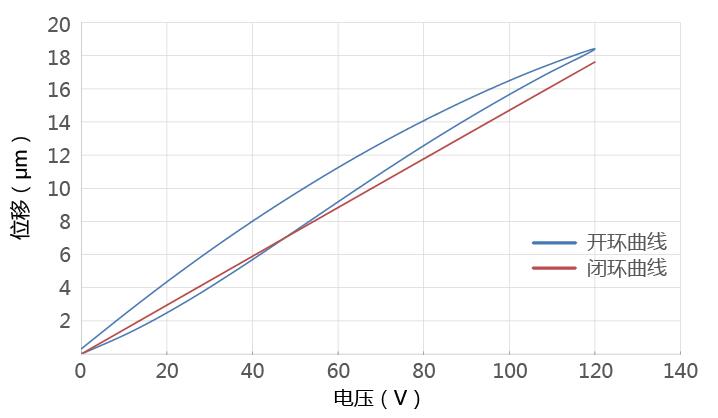

闭环曲线

大孔径、大承载、高谐振频率

P77.S/K106 压电扫描台采用优异的柔性铰链导向机构设计, 利用有限元分析优化,刚度可达8N/μm,空载谐振频率300Hz。

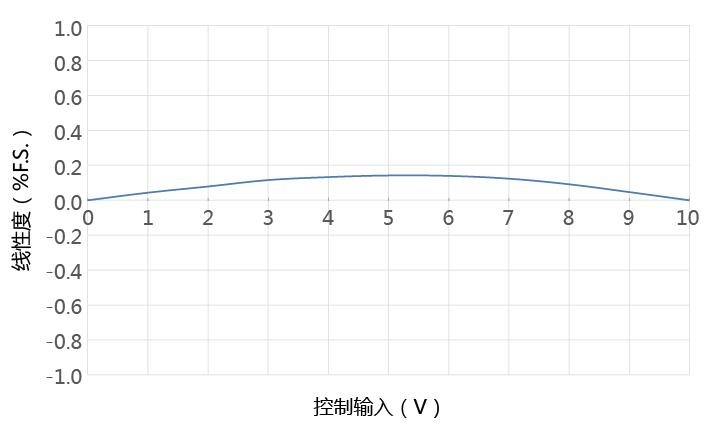

     闭环版本内置高精度传感器,对位移实时监测反馈,可实现纳米级的重复定位精度及线性度。
     压电扫描台中心106mm的大通光孔,是光学移相器,该产品已广泛应用于激光平面干涉仪等设备。

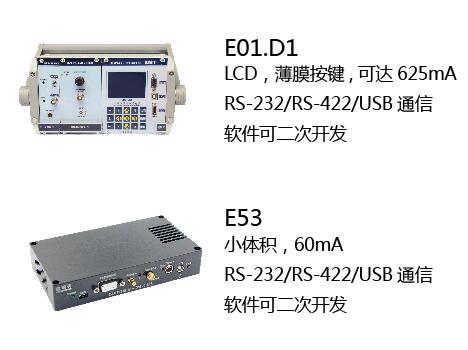

推荐控制器

应用案例-大孔径干涉仪

芯明天P77压电移相器以其大通孔、纳米级分辨率、高精度等特 点广泛应用于现代干涉仪中,提高了干涉仪的测量精度。

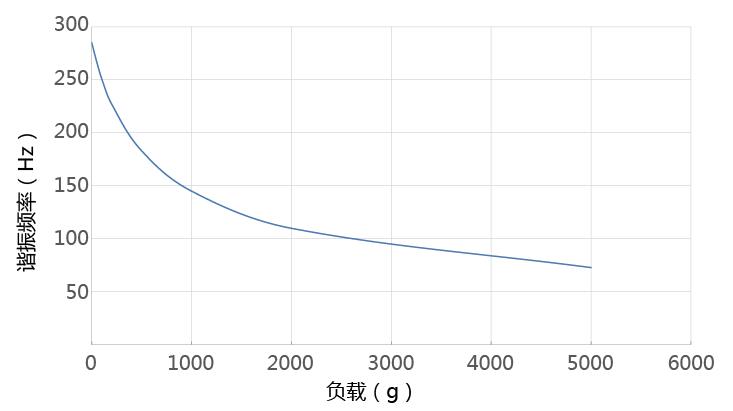

频率负载曲线

频率负载曲线

频率负载曲线


产品应用


 图像处理与稳定

 移相器

 精密定位

 光学捕获

 扫描显微

 干涉/计量

 半导体测试

 表面检测

 光学计量

 光学显微成像

 SPM扫描显微镜

 掩模/晶圆定位

    技术参数

型号

尾缀S-闭环

P77.S106

P77.K106

单位

尾缀K-开环

  运动自由度

Z

Z



  运动和定位

  标称行程范围(0~120V

14

14

µm±10%

  Max.行程范围(0~150V

17.5

17.5

µm±10%

  传感器类型

SGS

-



  通孔尺寸

Ø106

Ø106

mm

  分辨率

0.5

0.2

nmtyp.

  俯仰/偏航/滚动

<10

<10

µrad

  机械性能

  运动方向推/拉力

100/100

100/100

N

  空载谐振频率

0.3

0.3

kHz±20%

  空载阶跃时间

5

2.5

ms±20%

  空载工作频率*

  10%行程

60

>60

Hz±20%

  100%行程

10

>10

  承载能力

水平安装

15

15

Kg

立式安装 5 5
倒置安装 10 10

  驱动性能

  静电容量

5.4

5.4

μF±20%

  其他

  工作温度范围**

-20~80

-20~80

°C

  材质



  重量

1600

1600

g±5%

  出线长

1.5

1.5

m±10mm

  传感/电压连接器***

LEMO

LEMO

*若此工作频率已接近或超过谐振频率,建议在小于谐振频率以下使用,若在此频率下工作,输入电压要足够小,请从小信号逐渐调试。开环使用时可达到的工作频率大于此频率。

** 可定制低温版本及高真空版本。

***连接器可定制。

注:以上所提参数与测试环境、测试设备有关。

注:以上参数是采用E00/E01系列压电控制器测得,Max.驱动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。


安装方向 水平安装
立式安装
倒置安装
释义
    将PZT平台放置安装,运动面位于PZT

平台的上方,运动面与水平面平行

PS:参数表中承载能力默认方向

    将PZT平台立式放置安装,运动面与重力方向平行

PS:存在多种立式安装方式,技术参数对应最低承载

    将PZT平台水平放置,但运动面位于定位台的下方

示意图


备注

当安装方式选择为立式安装时,需注意出线口

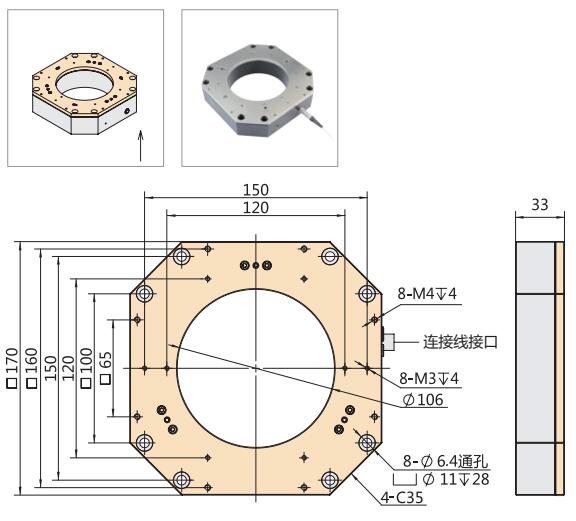

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
