P77A.300S/K105 大负载压电纳米定位台/移相器是专为光学检测移相应用而设计，行程范围可达475µm，非常适于各种镜片、镜头的光学检测设备。可依据客户的设备应用要求量身定制。
产品特点
|
|
|
|
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | |||||
|
型号 |
S-闭环
K-开环
|
P77A.300S105 |
P77A.300K105
|
单位 |
|
|
运动自由度 |
Z |
Z |
|
||
|
传感器类型 |
SGS |
- |
|
||
|
标称行程范围（0~120V） |
380 |
380 |
μm±10% |
||
|
Max.行程范围（0~150V） |
475 |
475 |
μm±10% |
||
|

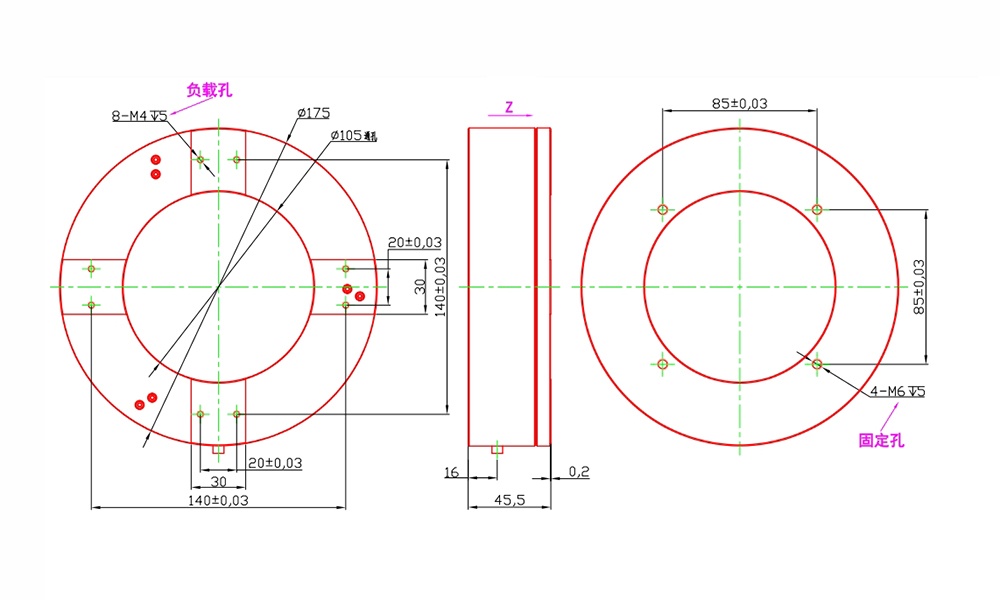

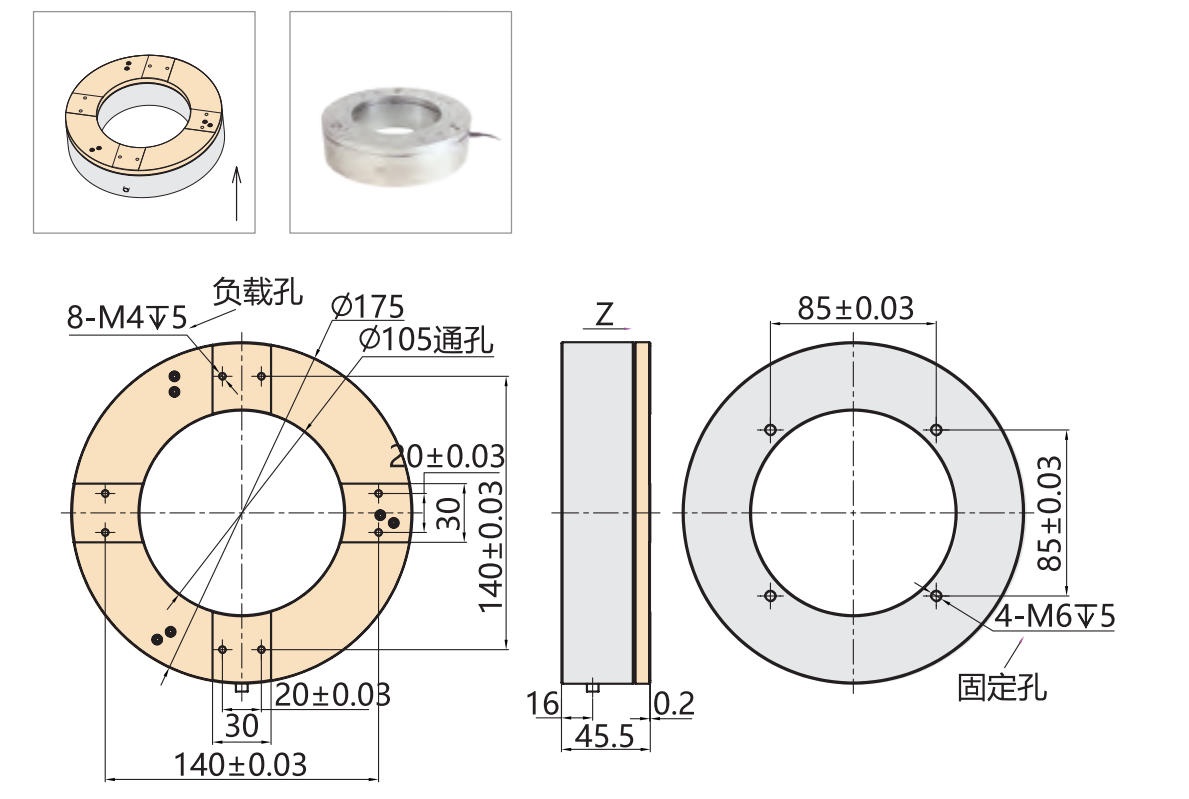

通孔尺寸 |
Φ105 |
Φ105 |
mm |
||
| 外径 |
Φ175 |
Φ175 |
mm | ||
| 高 | 45.5 | 45.5 | mm | ||
|
分辨率 |
15 |
5 |
nm |
||
|
俯仰/偏航/滚动 |
＜25 |
＜25 |
μrad |
||
|
推/拉力 |
- |
- |
N |
||
|
空载谐振频率 |
130 |
130 |
Hz±20% |
||
|
空载阶跃时间 |
80@500g |
30 |
ms±20% |
||
|
承载能力 |
水平安装 | 0.5 |
0.5 |
kg |
|
| 立式安装 | 0.05 | 0.05 | |||
| 倒置安装 | 0.05 | 0.05 | |||
|
静电容量 |
30.6 | 30.6 |
μF±20% |
||
|
材质 |
钢、铝 | 钢、铝 |
|
||
|
重量 |
3000（含线） |
3000（含线） |
g±5% |
||
|
工作温度范围 |
-20~80 |
-20~80 |
℃ |
||
|
出线长 |
1.5 |
1.5 |
m±10mm |
||
注：闭环建议工作温度控制在 65℃以下。
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
