XP-721系列压电物镜定位器是专门为物镜聚焦显微而设计的，采用无回差柔性铰链并联导向机构设计，物镜补偿量较小，具有高聚焦稳定性，物镜定位器装入显微检测/测量或者观测装置可以带动物镜头聚焦提高精度，可与多种高分辨率的显微镜配合使用。
XP-721系列为小体积常规型压电物镜定位器，采用分离式螺纹适配器设计，可与多种显微镜配套使用。种螺纹牙可选，如M27×0.75、M26×0.75、M26×1/36"、M25×0.75、W0.8×1/36"等，也可定制，便于与显微镜集成安装。
产品特点
|
|
|
|
|
|
|
|
|
|
|

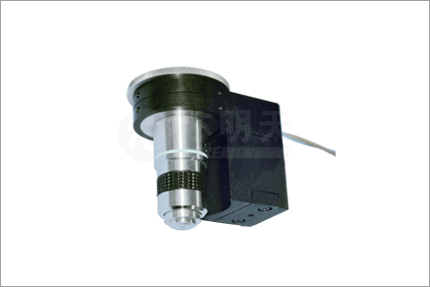

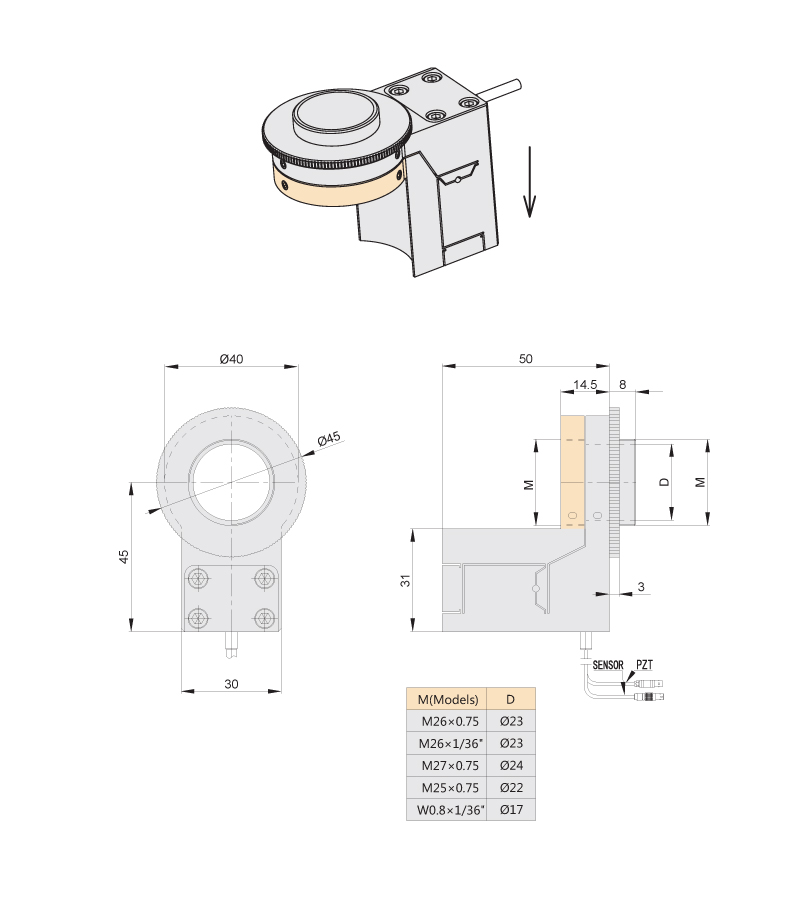

外观形状
|
产品运动示意图
|
可装配多种品牌、尺寸的物镜
|
|
快速安装、高稳定性、长使用寿命
XP-721压电物镜定位器为通用型显微成像聚焦定位器，采用压电陶瓷驱动，可实现的扫描范围为100μm。产品通过螺纹适配器安装于透镜连接架与物镜间。将物镜定位器主体通过螺纹连接到透镜转动架上，再将物镜连接到定位器上，这种设计使得拆卸物镜时不需要拆下其它组件。 |
频率负载曲线
|
应用实例-倒置光学显微镜 XP-721系列压电物镜定位器安装在倒置光学显微镜中。
|
|
响应时间可调节 XP-721系列压电物镜定位器安装在倒置光学显微镜中。
|
驱动方式
|
闭环曲线
|
|

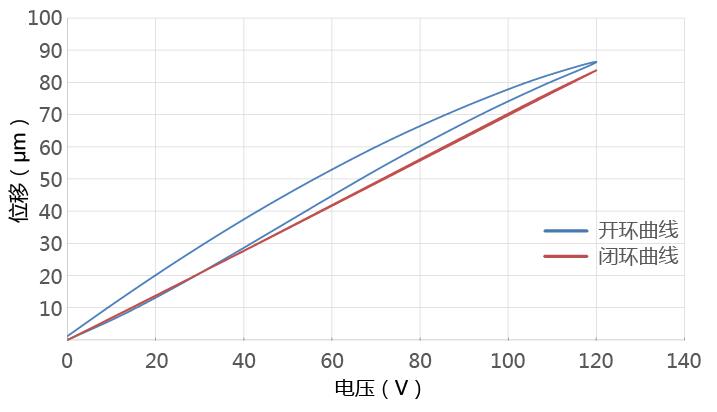

位移与电压曲线
|

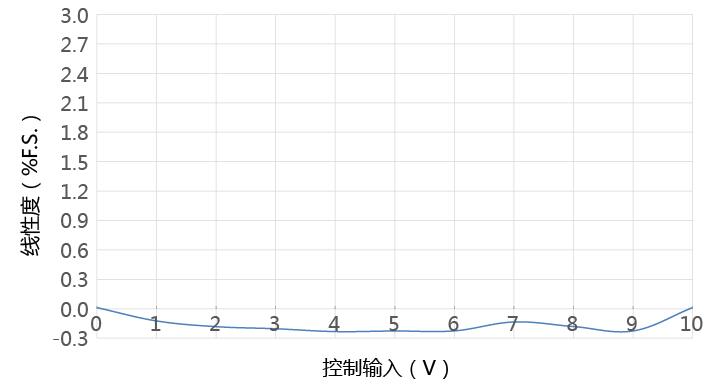

线性度曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
XP-721.S |
XP-721.K |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
Z |
Z |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动 |
|
|
|
标称行程范围（0~120V） |
80 |
80 |
µm±10% |
|
|
行程范围（0~150V） |
100 |
100 |
µm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
分辨率 |
3 |
1 |
nm，typ. |
|
|
闭环线性度 |
0.2 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.1 |
- |
%F.S. |
|
|
机械性能 |
||||
|
运动方向推/拉力 |
30/10 |
30/10 |
N |
|
|
运动方向刚度 |
0.3 |
0.3 |
N/µm±20% |
|
|
空载谐振频率 |
0.5 |
0.5 |
kHz±20% |
|
|
空载阶跃时间 |
10 |
2 |
ms±20% |
|
|
承载能力 |
0.2 |
0.2 |
Kg |
|
|
驱动性能 |
||||
|
静电容量 |
3.6 |
3.6 |
μF±20% |
|
|
其他 |
||||
|
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
|
材质 |
铝 |
铝 |
|
|
|
外形尺寸（长×宽×高） |
67.5×45×58 |
67.5×45×58 |
mm |
|
|
重量 |
250 |
250 |
g±5% |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
|
传感/电压连接器**** |
LEMO |
LEMO |
||
** 可定制低温版本及高真空版本。
***取决于显微镜转接件。
****连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
注：以上参数是采用E00/E01系列压电控制器测得，Max.驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
