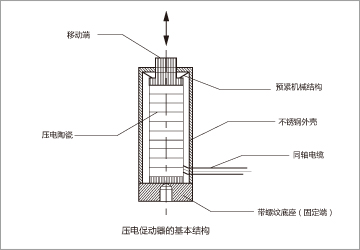

压电陶瓷促动器是以压电陶瓷为基础元件,通过外部机械结构进行封装,并输出位移及出力。压电陶瓷促动器具有预紧力,因此可承受一定的拉力。


VS9系列低压柱形压电促动器为0~150V驱动电压、采用圆柱形壳体封装,内置方形压电陶瓷,顶部为位移和出力输出端,底部具有安装固定螺纹孔。


产品特点


 位移8μm/16μm

 可承受一定拉力

 高度19.2mm/29.2mm

 安装固定方便


直驱结构

外观形状

闭环型号精度高开环特性

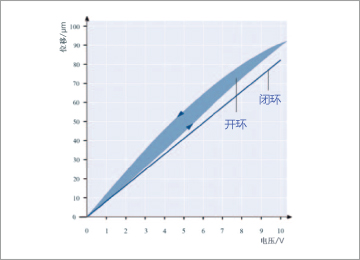

闭环型号的线性度可达0.1%F.S.,重复定位精度0.05%F.S.。

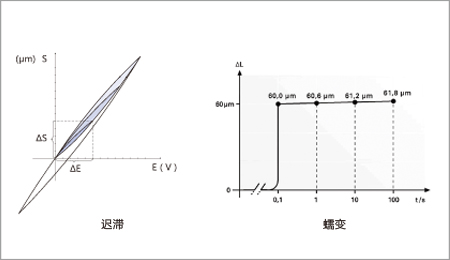

开环特性

选择闭环压电促动器可以修正以上迟滞、蠕变特性。


产品应用


 计量、干涉

 主动和适应光学

 减震抑震

 精密机械和机械加工

    技术参数

型号

标称行程
[
μm]±10%*

刚度
[N/
μm]±20%

/拉力
[N]

静电容量
[
μF]±20%

谐振频率
[kHz]±20%

重量
[g]±5%

长度L
[mm]
±0.3

资料下载

STEP

PSt150/4/7 VS9

8

25

200/30

0.17

40

24.5

19.2


PSt150/4/20 VS9

16

12

200/30

0.34

30

27.3

29.2


*标称行程是在0~150V的驱动电压下的位移行程;对于高可靠的长期使用,建议驱动电压在0~120V。可选择其它闭环版本,线性度、重复定位精度高,出力可高达25000N。出力可达25000N,详情请咨询销售工程师。

注:安装预紧力一般不超过出力的20%。

    转接方式

标准转接头

可选转接头

内螺纹

平头

外螺纹

球头

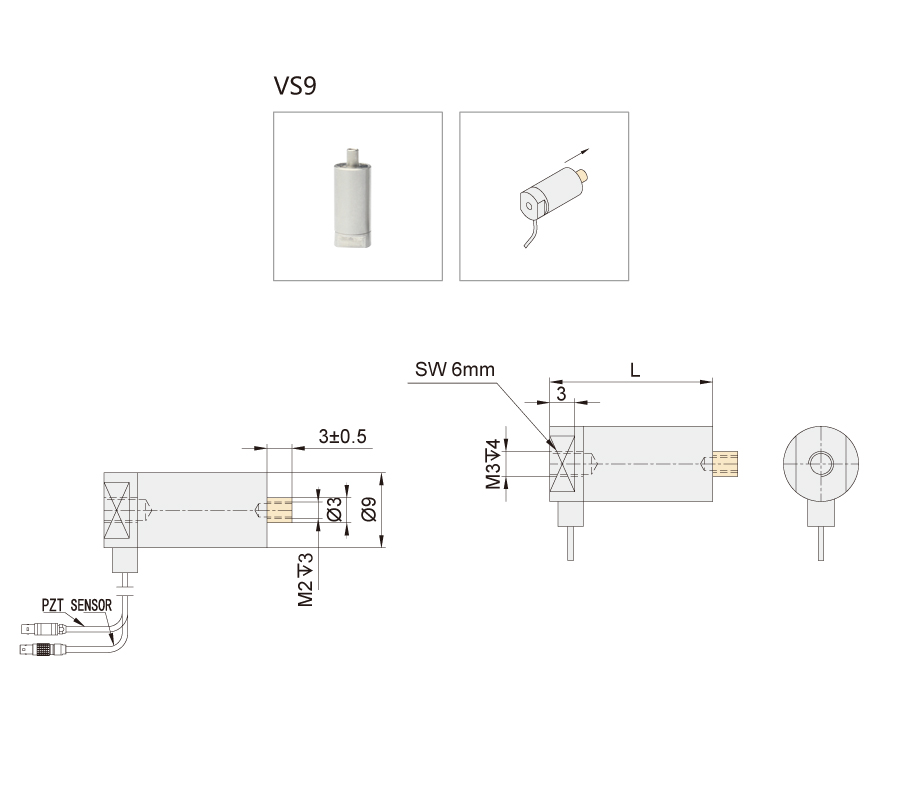

下图尺寸图

下图尺寸图

标记

尺寸参数

标记

尺寸参数

标记

尺寸参数

A:

Ø9

A:

 Ø9

A

Ø9

B:

Ø3

B:

 Ø3

B

Ø3

C3:

3±0.5

C1:

6±0.5

C2

4±0.5





D:

M2

G

SR1





E:

SW2mm









F:

2

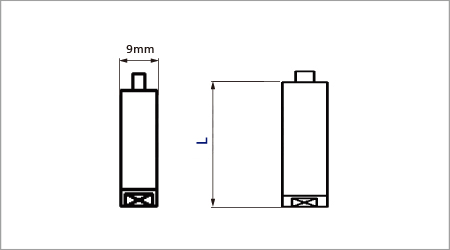

    尺寸图 (点击图片可放大查看)
