光纤连接器是光纤与光纤之间进行可拆卸(活动)连接的器件,它把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到最小。光纤连接器作为光通讯无源器件中使用最广泛的产品,其质量直接影响到了光纤通讯的传输效率和性能。为使其插入和回波损耗以及互换性都能达到最好的状态,市面上有很多检测设备来保证光纤连接器的质量。
传统的端面检测仪可以快速检测端面是否有污染物、划痕、缺陷等不合格的因素,但是对于某些场合要用的光纤连接器端面,仅靠这些因素的判断是无法来确定其是否合格和符合要求的。因此可以检测光纤端面3D参数的技术应运而生。
///////////////
3D检测系统及其原理

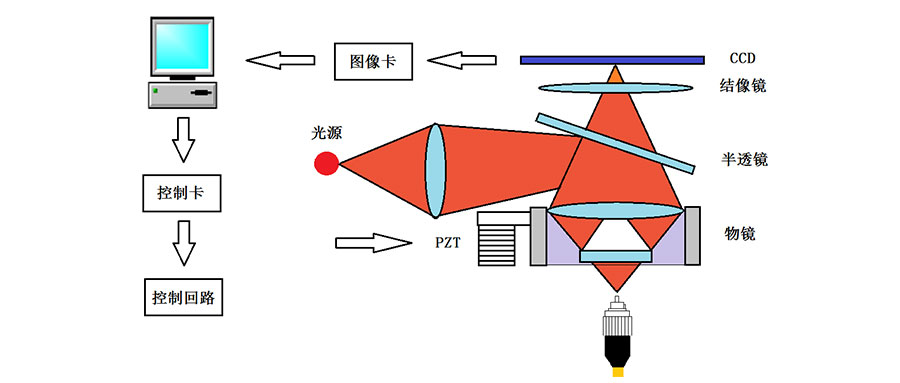

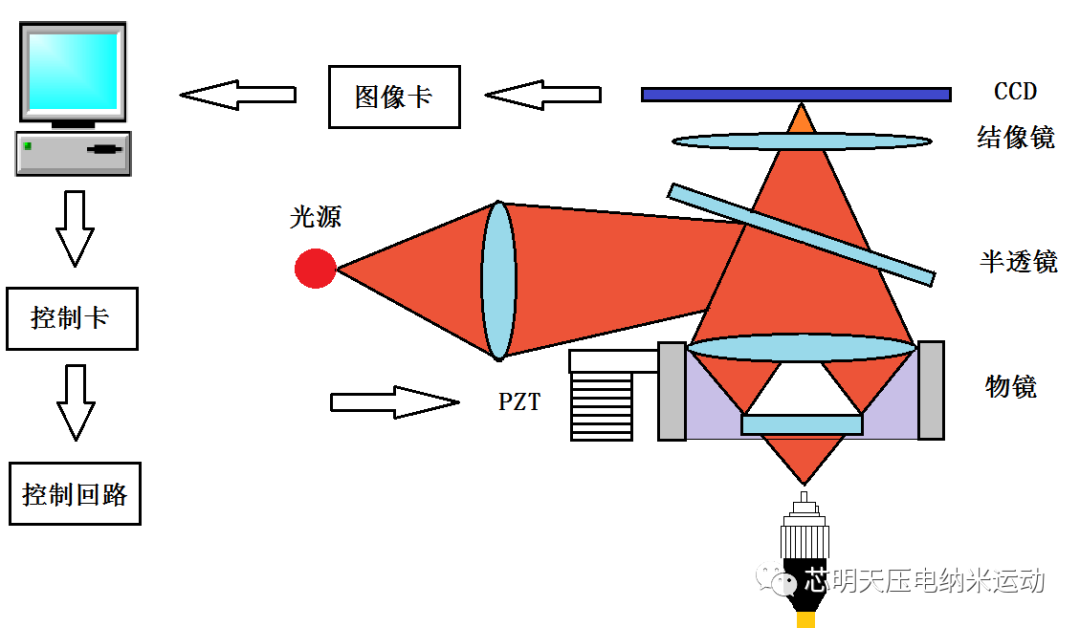

图1、光纤连接器端面检测干涉系统

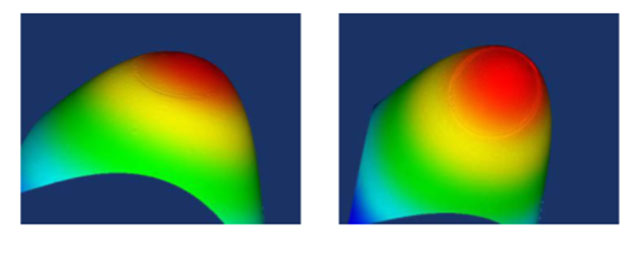

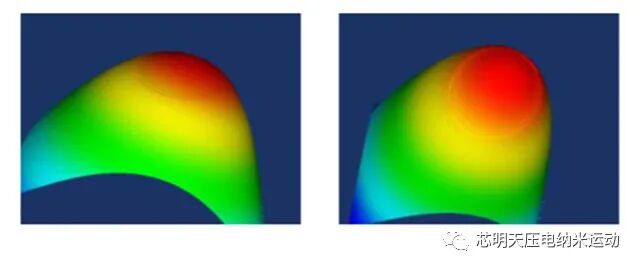

图2、光纤端面3D形貌
///////////////
芯明天压电纳米定位台/移相器

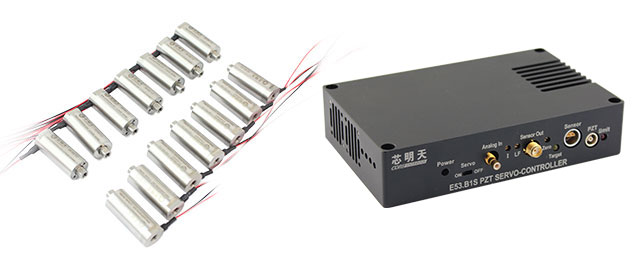

压电陶瓷促动器—小体积型移相器
芯明天压电陶瓷促动器具有体积小、纳米级高精度、毫秒级响应速度等特点,它的外径可小至9mm。搭配芯明天E53系列小体积压电控制器,更适于受限空间的干涉系统。

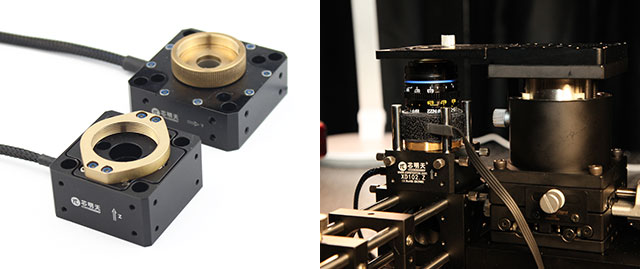

P70系列压电纳米定位台是专为笼式结构设计,四角预留笼式结构安装孔。标品具有XY运动版本(行程17μm)、Z向运动版本(行程8μm),也可选择XYZ运动版本。

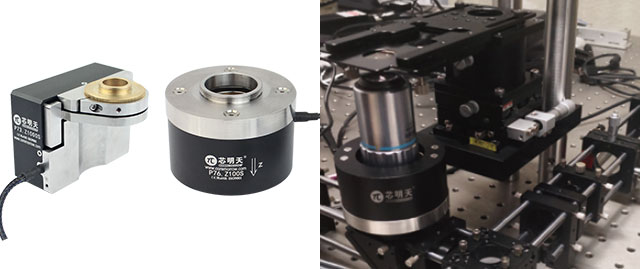

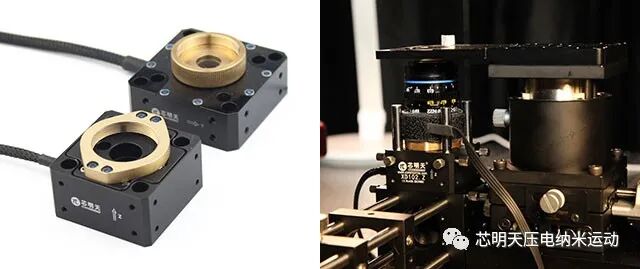

芯明天具有多种压电物镜定位器,专用于物镜的纳米级步进调节,它既可集成于笼式结构,也可以集成于任意干涉系统,外形结构紧凑,行程50μm至1mm任意选择,高达2.5nm的分辨率可满足干涉系统的步进精度要求。

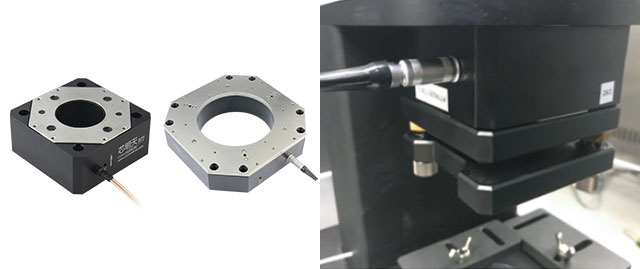

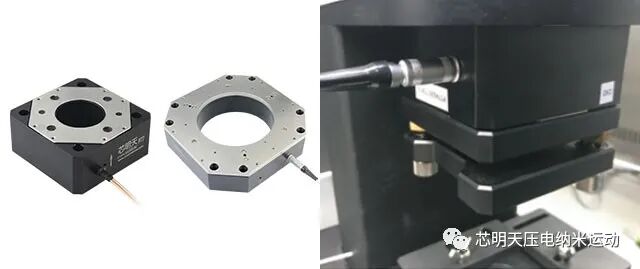

芯明天压电移相器的种类可多达上百种型号,而针对大孔径激光干涉仪,芯明天专门设计了P77系列压电式移相器,孔径由φ36mm至φ310mm可选,且可按需定制,可完成毫秒范围内0.5nm步进的快速调节。
更多PZT压电式移相方案,欢迎来电咨询:0451-86268790、17051647888(微信同号)!
///////////////
