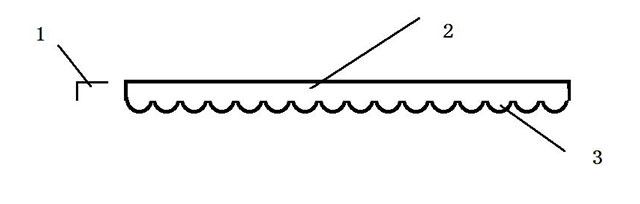

1:LED光源;2:平板导光板;3:导光板微结构
以LED为光源的平板导光板

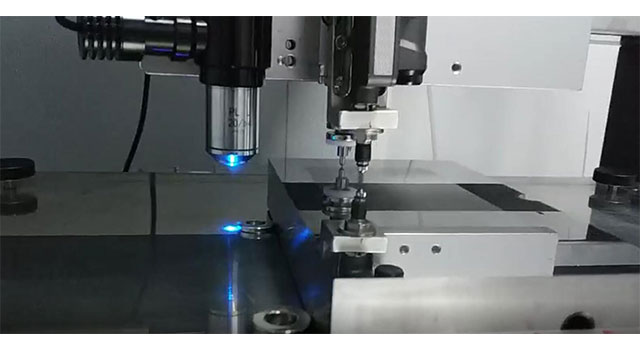

导光板模具要求的精度在微米级别,属于精密微纳加工范畴。而传统的伺服电机与丝杠传动的组合方式已经不能满足微纳米技术在加工制造业的需求,从而产生了许多新型的微米位移驱动元器件,比如音圈电机、压电陶瓷驱动器等等。其中压电陶瓷以其位移控制精度高、响应速度快、驱动力大、驱动功率低和工作频率宽的优点,成为目前微纳米应用首选的驱动器。因为导光板模具上加工微结构,需要进给的行程很小,要求的精度和频率很高,所以压电陶瓷正好可以作为撞点机的核心驱动元件。

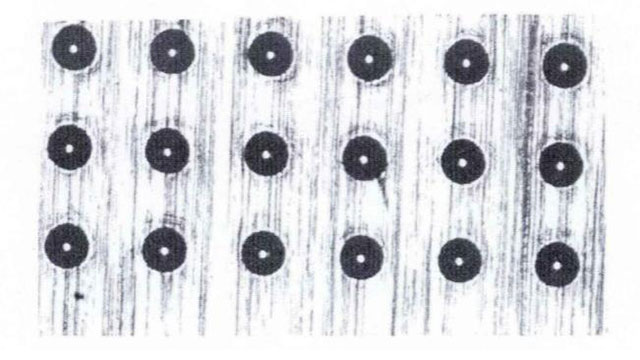

显微镜下观察的模具表面微结构

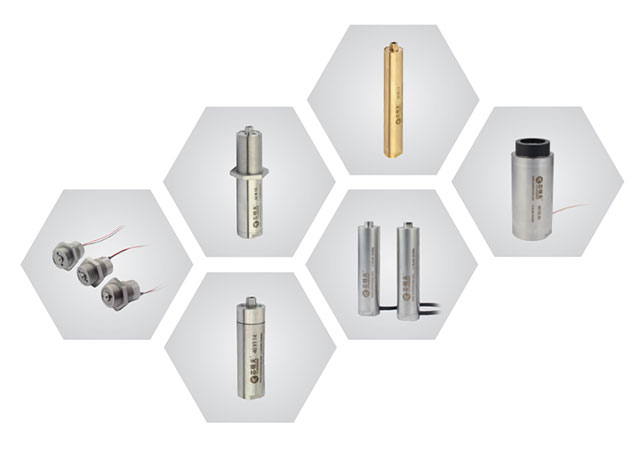

芯明天压电陶瓷促动器

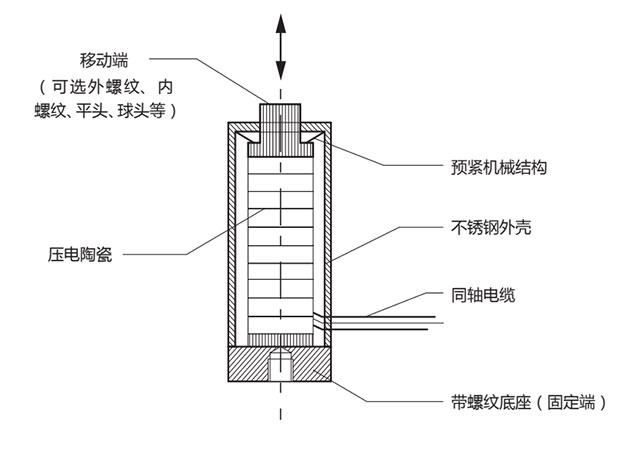

直驱机构

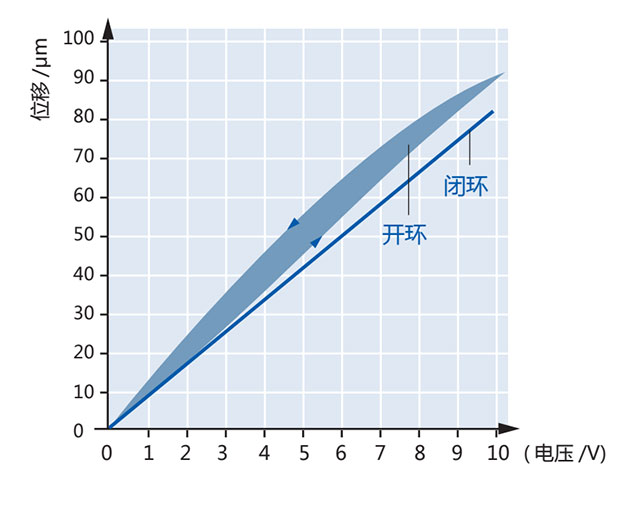

开环与闭环

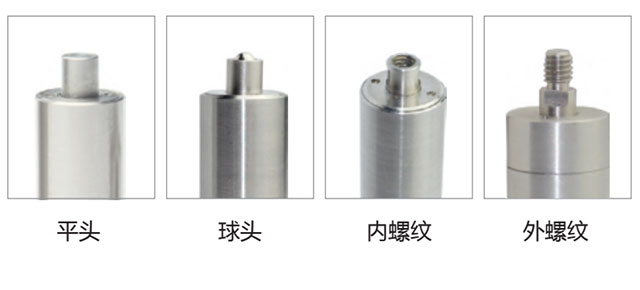

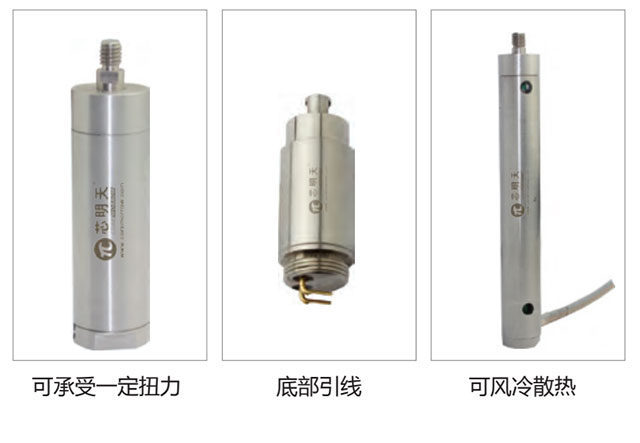

可定制
参数举例
标称行程:38μm
刚度:60N/μm
推/拉力:2300/250N
静电容量:7.2μF
谐振频率:20kHz
长度L:46mm
传感器:可选配
