N63压电扫描台为二维XY轴扫描平台,一体式结构设计原理,压电陶瓷直驱机构,可实现8μm的扫描范围,台体高度仅为17mm,闭环版本具有高的定位精度,适用于显微扫描等应用。
产品特点
|
|
|
|
|
|
|
|

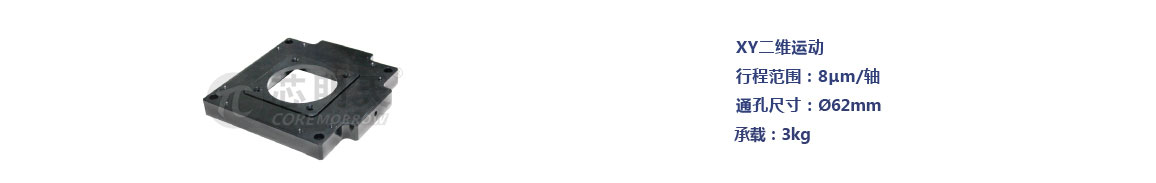

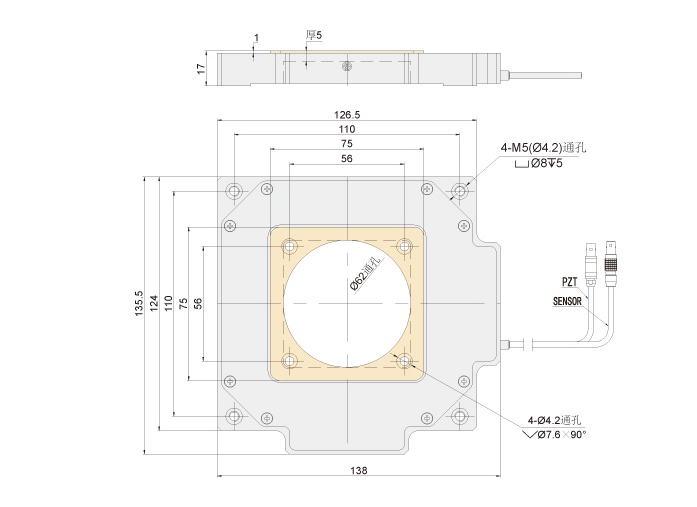

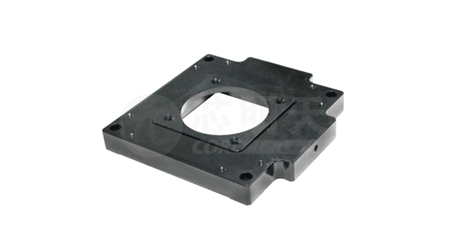

外观形状 ![]() |
产品运动示意图 ![]() |
台体采用直驱式结构设计,出力大 ![]() |
一体式超薄结构、高分辨率、闭环精度高 N63压电扫描台为XY二维平移扫描台,平台采用柔性铰链导向压电陶瓷直驱的机构设计,具有无间隙、无后坐力、无摩擦等特点,使其具有高的分辨率达0.2nm。 可选择内置高性能传感器实现8×8μm范围内高的定位精度。
|

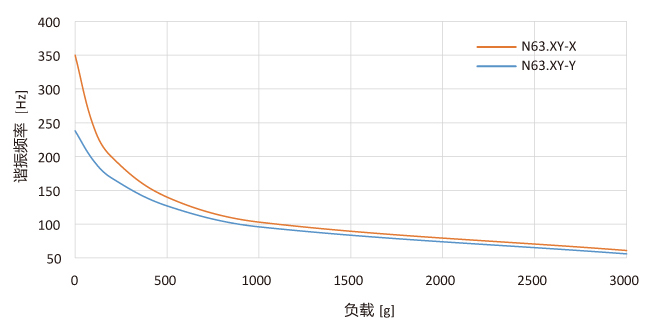

频率负载曲线 ![]() |
压电陶瓷嵌套式一体结构 N63压电扫描台采用压电陶瓷直驱机构设计原理,嵌套式机构使其具有良好的动态性能。 ![]() |
平稳和准确的扫描圆形驱动 精准圆形驱动控制,可以通过精切定位XY平台的每一轴,采用正弦波90°相差输入,也可以通过PID修正位移进行调整,根据频率幅值以及负载使得驱动控制平稳准确。 ![]() |
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
技术参数 | ||||
型号 |
尾缀S-闭环 |
N63.XY7S |
N63.XY7K |
单位 |
尾缀K-开环 |
||||
运动自由度 |
X、Y |
X、Y |
|
|
运动和定位 |
||||
标称行程范围(0~120V) |
5 |
5 |
µm/轴±20% |
|
行程范围(0~150V) |
8 |
8 |
µm/轴±20% |
|
传感器类型 |
SGS |
- |
|
|
通孔尺寸 |
Ø62 |
Ø62 |
mm |
|
分辨率 |
0.6 |
0.2 |
nm,typ. |
|
闭环线性度 |
0.1 |
- |
%F.S. |
|
闭环重复定位精度 |
0.05 |
- |
%F.S. |
|
俯仰/偏航/滚动 |
<5 |
<5 |
µrad |
|
机械性能 |
||||
运动方向推/拉力 |
100/20 |
100/20 |
N |
|
运动方向刚度 |
X1.5/Y1.5 |
X1.5/Y1.5 |
N/µm±20% |
|
空载谐振频率 |
X0.35/Y0.24 |
X0.35/Y0.24 |
kHz±20% |
|
空载阶跃时间 |
3 |
0.3 |
ms±20% |
|
空载工作频率* |
10%行程 |
90 |
>90 |
Hz±20% |
100%行程 |
30 |
>30 |
||
承载能力 |
3 |
3 |
Kg |
|
驱动性能 |
||||
静电容量 |
0.8 |
0.8 |
μF/轴±20% |
|
其他 |
||||
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
材质 |
铝 |
钢、铝 |
|
|
外形尺寸(长×宽×高) |
135.5×126.5×17 |
135.5×126.5×17 |
mm |
|
重量 |
500 |
500 |
g±5% |
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
传感/电压连接器*** |
LEMO |
LEMO |
*若此工作频率已接近或超过谐振频率,建议在小于谐振频率以下使用,若在此频率下工作,输入电压要足够小,请从小信号逐渐调试。开环使用时可达到的工作频率大于此频率。
** 可定制低温版本及高真空版本。
***连接器可定制。
注:以上所提参数与测试环境、测试设备有关。
|
|
|
|
|
|
