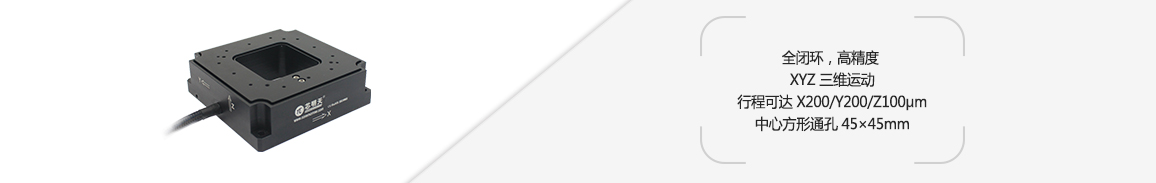

产品特点
|
|
|
|
|
|
|
|
|
|

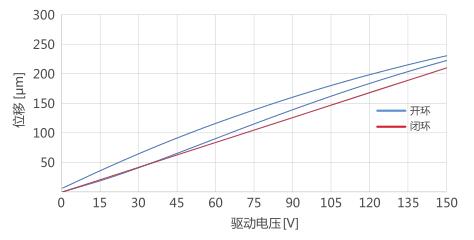

位移与电压曲线
|

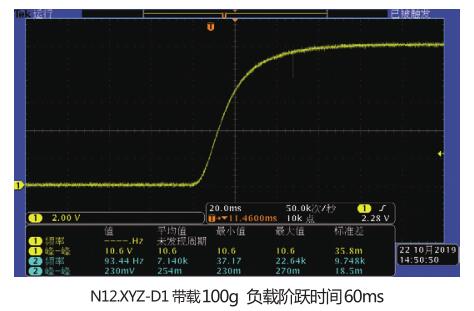

带载阶跃时间
|
| 技术参数 | ||||
|
型号 |
P12A.XY200Z100S |
P12A.XY200Z100K |
单位 |
|
|
运动自由度 |
X、Y、Z |
X、Y、Z |
|
|
|
驱动控制 |
3路驱动，3路传感 |
3路驱动 |
|
|
|
标称行程范围（0~120V） |
X200/Y200/Z80 |
X200/Y200/Z80 |
μm±10％ |
|
|
Max.行程范围（0~150V） |
X250/Y250/Z100 |
X250/Y250/Z100 |
μm±10％ |
|
|
传感器类型 |
SGS |
- |
|
|
|
闭/开环分辨率 |
XY7/Z3 |
XY3/Z1 |
nm |
|
|
闭环线性度 |
X0.1/Y0.1/Z0.2 |
- |
%F.S. |
|
|
闭环重复定位精度 |
X0.05/Y0.05/Z0.1 |
- |
%F.S. |
|
|
空载谐振频率 |
X240/Y240/Z150 |
X240/Y240/Z150 |
Hz±20％ |
|
|
承载能力 |
水平安装 |
0.5 |
0.5 |
kg |
| 立式安装 | 0.02 | 0.02 | ||
| 倒置安装 | 0.05 | 0.05 | ||
|
静电电容 |
X7.2/Y7.2/Z1.8 |
X7.2/Y7.2/Z1.8 |
μF±20％ |
|
|
材质 |
钢、铝 |
钢、铝 |
|
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
