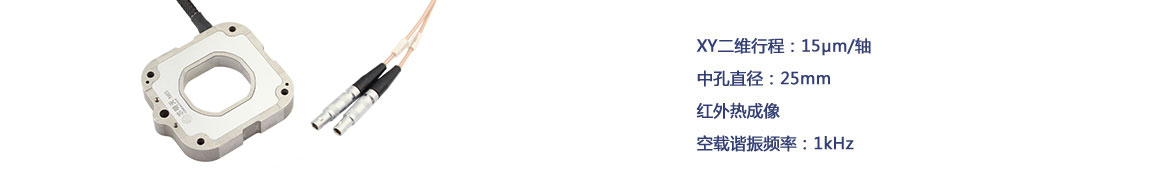

P17.XY15K压电纳米定位台为XY轴平移扫描台,采用XY轴一体式结构设计压电陶瓷直驱机构,中心具有通孔尺寸为25×27.5mm,产品体 积小巧、性能稳定,N65系列扫描台为开环版本、动态性好,适用于动态扫描应用领域。
P17.XY15K压电纳米定位台是基于光学扫描应用而开发设计的,具有较高的谐振频率,采用小巧的结构设计,配以合适的透光孔,适合光学系统相关应用。
产品特点
|
|
|
|
|
|
|
|

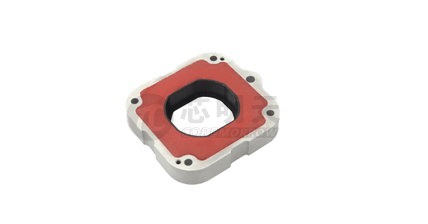

产品运动示意图 ![]() |
台体采用直驱式机构设计,响应速度快 ![]() |

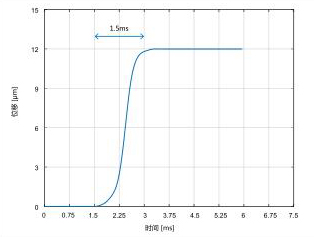

满幅值阶跃时间图 ![]() |
刚度大、分辨率高、谐振频率高
P17.XY15系列压电扫描台,采用压电陶瓷直驱机构设计,内置高性能压电陶瓷,产品体积小巧、结构紧凑,台面四角配有通孔,便于集成与安装。 |
![]() |
![]() |
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
技术参数 | |||
型号 |
尾缀K-开环 |
P17.XY15K |
单位 |
运动自由度 |
X、Y |
|
|
驱动控制 |
2路驱动 |
|
|

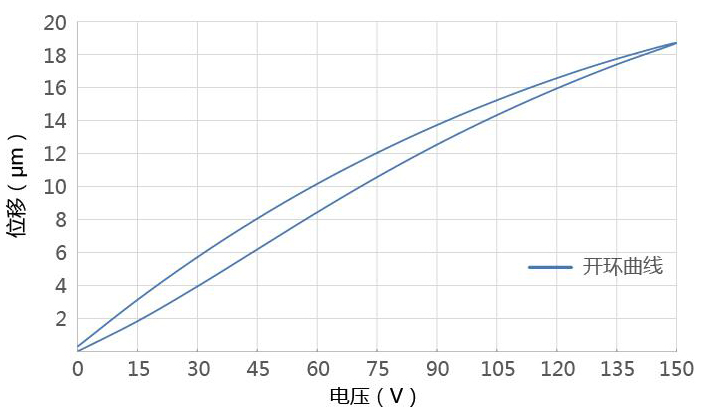

标称行程范围(0~120V) |
12 |
µm/轴±10% |
|
Max.行程范围(0~150V) |
15 |
µm/轴±10% |
|
通孔尺寸 |
25×27.5 |
mm |
|
开环分辨率 |
0.2 |
nm,typ. |
|
俯仰/偏航/滚动 |
<5 |
µrad |
|
机械性能 |
|||
运动方向推/拉力 |
30/3 |
N |
|
运动方向刚度 |
X3/Y3 |
N/µm±20% |
|

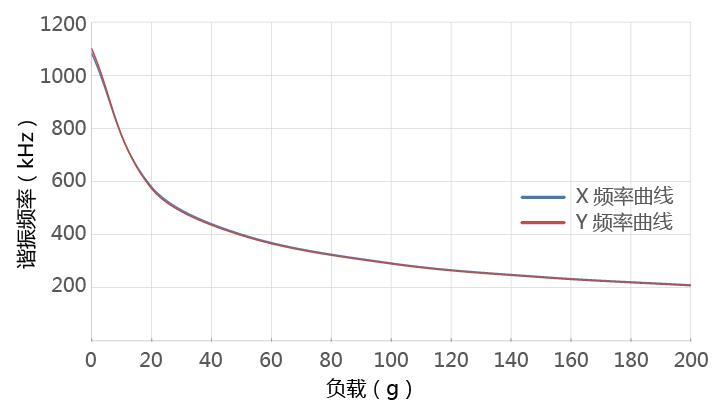

空载谐振频率 |
X1/Y1 |
kHz±20% |
|
空载阶跃时间 |
1.5 |
ms±20% |
|
承载能力 |
水平安装 |
0.2 |
Kg |
立式安装 |
0.05 | ||
倒置安装 | 0.2 | ||
驱动性能 |
|||
静电容量 |
0.7 |
μF/轴±20% |
|
其他 |
|||
工作温度范围** |
-20~80 |
°C |
|
材质 |
铝 |
|
|

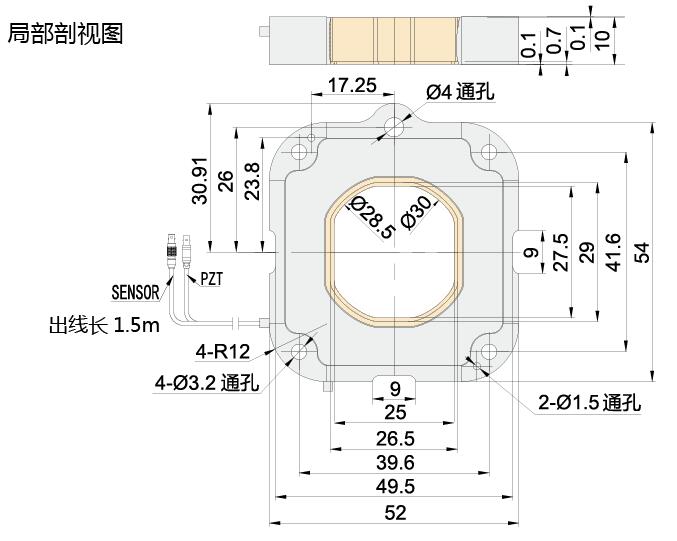

外形尺寸(长×宽×高) |
57.91×52×10 |
mm |
|
重量 |
55 |
g±5% |
|
出线长 |
1.5 |
m±10mm |
|
传感/电压连接器*** |
LEMO |
** 可定制低温版本及高真空版本。
***连接器可定制。
注:以上所提参数与测试环境、测试设备有关。
注:以上参数是采用E00/E01系列压电控制器测得,Max.动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。
安装方向 |
水平安装 |
立式安装 |
倒置安装 |
释义 |
将PZT平台水平放置安装,运动面位于PZT
平台的上方,运动面与水平面平行。 PS:参数表中承载能力默认方向 |
将PZT平台立式放置安装,运动面与重力方向平行 PS:存在多种立式安装方式,技术参数对应最低承载 |
将PZT平台水平放置,但运动面位于定位台的下方 |
示意图 |
![]() |
![]() |
![]() |
备注 |
当安装方式选择为立式安装时,需注意出线口 |
|
|
