P15.XY100 压电纳米定位台为二维 XY 向运动压 电平台，具有超薄的外形，可进行每轴 100μm 范围内的纳米级 位置调整，可选配应变式闭环传感器。

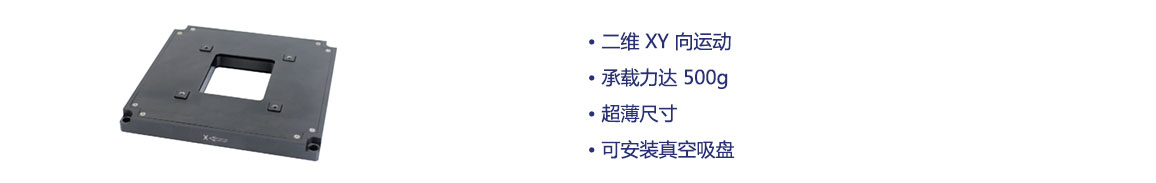

产品特点
|
|
|
|
|
|
|
|
|
|
|
|

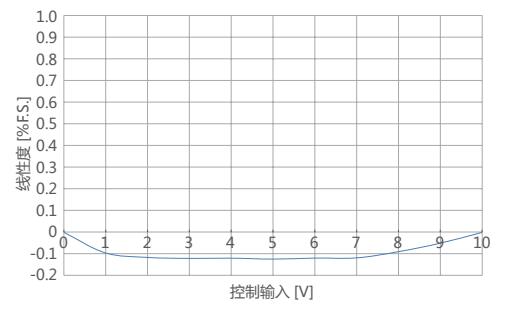

线性度曲线
|
产品应用
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
P15.XY100S |
P15.XY100K |
单位 |
|
|
运动自由度 |
XY |
XY |
|
|
|
驱动控制 |
2路驱动，2路传感 |
2路驱动 |
|
|
|
标称行程范围（0~120V） |
80/轴 |
80/轴 |
μm±10% |
|
|
Max.行程范围（0~150V） |
100/轴 |
100/轴 |
μm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
闭/开环分辨率 |
3 |
1 |
nm |
|
|
闭环线性度 |
0.15 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.05 |
- |
%F.S. |
|
|
俯仰/滚动/偏航 |
≤10 |
≤10 |
μrad |
|
|
空载谐振频率 |
490 |
490 |
Hz±20% |
|
|
闭/开环空载阶跃时间 |
50 |
20 |
ms±20% |
|
|
承载能力 |
水平安装 |
0.5 |
0.5 |
kg |
| 立式安装 | 0.08 | 0.08 | ||
| 倒置安装 | 0.5 | 0.5 | ||
|
静电容量 |
14.5 |
14.5 |
μF±10% |
|
|
台体材料 |
铝 |
铝 |
|
|
|
重量 |
730 |
730 |
g±5% |
|
|
电缆长度 |
1.5 |
1.5 |
m±10mm |
|
注：以上参数是采用E00/E01系列压电控制器测得。最大驱动电压可在-20V~150V；对于高可靠的长期使用，建议驱动电压在 0~120V。
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
笼式结构
|
低温真空
|
纳米压印
|
|
超分辨率显微成像
|
红外超分辨率成像
|
激光直写
|
|
提高CCD分辨率
|
干涉测量
|
显微镜探针校准
|
|
纳米光刻
|
