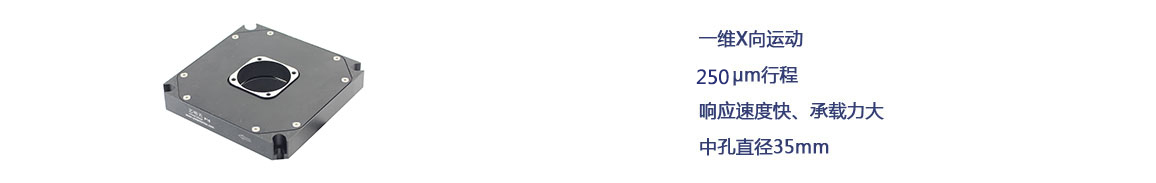

P18.X200 压电纳米定位台为 1 维直线扫描台。台体采用机构放大设计原理，内置高可靠性压电陶瓷，可以实现 250μm的高速扫描，通光孔径为 Ø35mm，多种位移行程及规格型号可供选择，适用于大行程多维扫描等应用。
产品特点
|
|
|
|
|
|
|
|
|
|
|
产品运动示意图
|
台体采用放大机构设计，运动行程范围大
|
大负载、频率响、高分辨率 P18系列压电扫描台内置高可靠性压电陶瓷驱动，P18.XY200可以实现250μm的扫描范围，运动直线性好，可选择闭环版本获得优异的线性度与重复定位精度。 P18.XY200采用独特的结构设计，具有大刚度、大出力、大承载等特点，承载达2kg，空载谐振频率达500Hz，配套芯明天大功率控制器响应时间可达5ms，是精密加工、半导体制造、扫描显微等应用。 |
|
平稳和准确的扫描圆形驱动 精准圆形驱动控制，可以通过精切定位XY平台的每一轴，采用正弦波90°相差输入，也可以通过PID修正位移进行调整，根据频率幅值以及负载使得驱动控制平稳准确。
|
应用实例-纳米光刻 在纳米光刻实验中需要对镜片进行高速微纳米级的精密移动，从而优化镜片读取的信息。芯明天P18.XY300以其大位移、高精度、高稳定性等优点应用于纳米光刻实验。
|
|

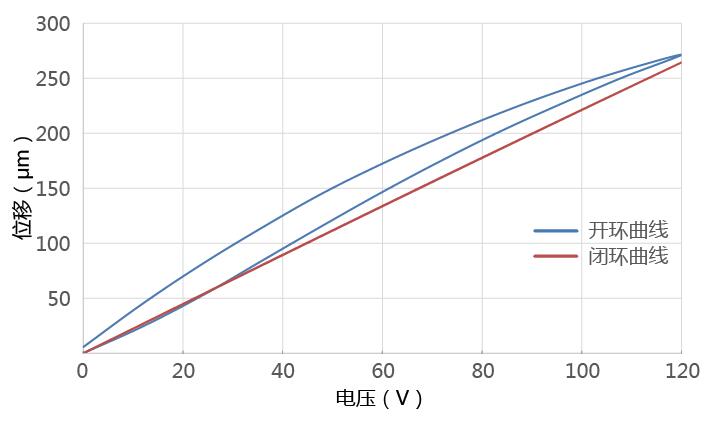

位移与电压曲线
|
谐振频率与负载曲线
|

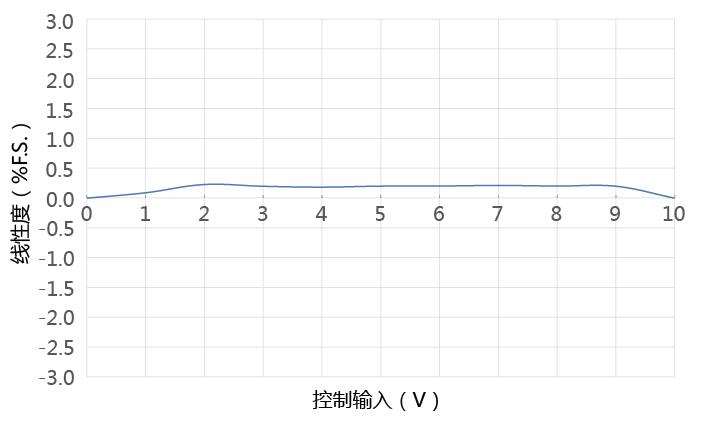

线性度曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
P18.X200S |
P18.X200K |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
X |
X |
|
|
|
运动和定位 |
||||
|
驱动控制 |
1 路驱动，1路传感 |
1 路驱动 |
|
|
|
标称行程范围（0~120V） |
200 |
200 |
µm±10% |
|
|
Max.行程范围（0~150V） |
250 |
250 |
µm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
通孔尺寸 |
Ø35 |
Ø35 |
mm |
|
|
分辨率 |
7 |
2 |
nm，typ. |
|
|
闭环线性度 |
0.2 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.15 |
- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<10 |
<10 |
µrad |
|
|
机械性能 |
||||
|
运动方向推/拉力 |
60/20 |
60/20 |
N |
|
|
运动方向刚度 |
0.3 |
0.3 |
N/µm±20% |
|
|
空载谐振频率 |
0.5 |
0.5 |
kHz±20% |
|
|
空载阶跃时间 |
30 |
5 |
ms±20% |
|
|
闭环工作频率（-3dB） |
- |
- |
Hz±20% |
|
|
承载能力 |
水平安装 |
2 |
2 |
Kg |
| 立式安装 | 1 | 1 | ||
| 倒置安装 | 1 | 1 | ||
|
驱动性能 |
||||
|
静电容量 |
11 |
11 |
μF±20% |
|
|
其他 |
||||
|
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
|
材质 |
铝 |
铝 |
|
|
|

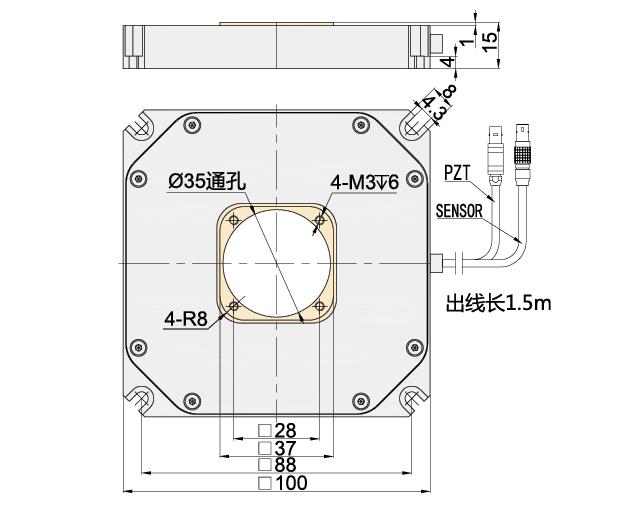

外形尺寸（长×宽×高） |
100×100×15 |
100×100×15 |
mm |
|
|
重量 |
200 |
200 |
g±5% |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
|
传感/电压连接器*** |
LEMO |
LEMO |
||
** 可定制低温版本及高真空版本。
***连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
注：以上参数是采用E00/E01系列压电控制器测得，Max.驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
