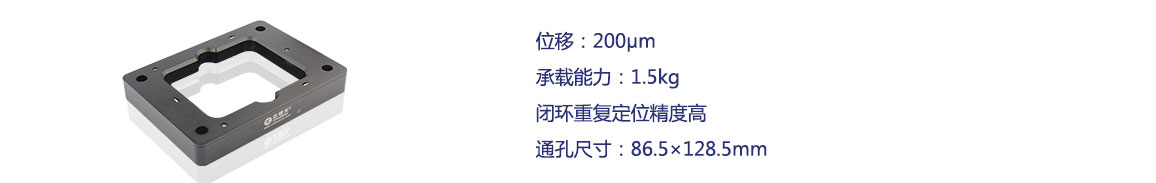

P79 系列大负载压电纳米定位台为一维至三维微动平台，主要 用于配套宏动 XY 轴显微扫描台以及市面上压电马达平台使 用。当宏动 XY 轴平台定位样品之后，P79 平台可以对其进 行 XYZ 轴快速精密的聚焦调节，阶跃时间达毫秒量级。
产品特点
|
|
|
|
|
 真空版本可选 |
|
|
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
P79.Z200K86-D
P79.Z200S86-D |
单位 |
||
|
运动自由度 |
Z |
|
||
|
驱动控制 |
1路驱动，1路传感 |
|
||
|
标称行程范围（0~120V） |
160 |
μm±20% |
||
|
Max.行程范围（0~150V） |
200 |
μm±20% |
||
|
传感器类型 |
SGS/- |
|
||
|

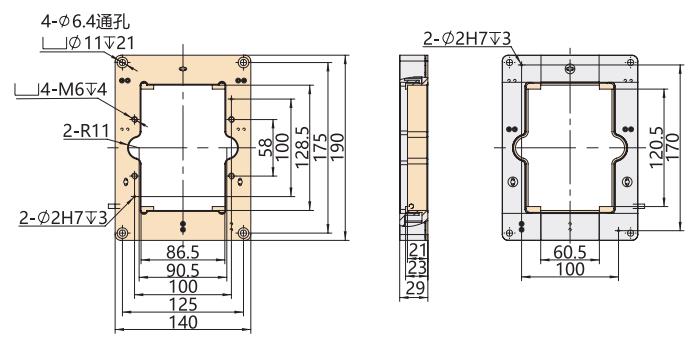

通孔尺寸 |
86.5×128.5 |
mm |
||
|
闭 / 开环分辨率 |
6/2 |
nm |
||
|
闭环线性度 |
0.15/- |
%F.S. |
||
|
闭环重复定位精度 |
0.1/- |
%F.S. |
||
|
俯仰 / 偏航 / 滚动 |
<20 |
μrad |
||
|
推 / 拉力 |
- |
N |
||
|
运动方向刚度 |
0.2 |
N/μm±20% |
||
|
空载谐振频率 |
100 |
Hz±20% |
||
|
闭 / 开环空载阶跃时间 |
-/5 |
ms±20% |
||
|
承载能力 |
水平安装 |
1.5 |
kg |
|
| 立式安装 | 0.05 | |||
| 倒置安装 | 0.1 | |||
|
静电容量 |
21.6 |
μF±20% |
||
|
材质 |
钢、铝 |
|
||
|
重量 |
约800 |
g±5% |
||
注：以上参数是采用E00/E01系列压电控制器测得，驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
笼式结构
|
低温真空
|
纳米压印
|
|
超分辨率显微成像
|
红外超分辨率成像
|
激光直写
|
|
提高CCD分辨率
|
干涉测量
|
显微镜探针校准
|
|
纳米光刻
|
