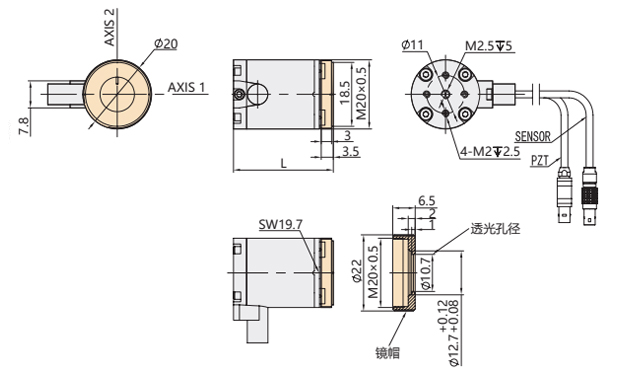

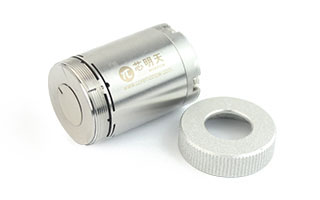

S38-C1 压电偏转镜是 θx、θy 二维偏转的压电快反镜,配 有镜片安装帽,体积小巧,易于集成,可与直角转接集成于笼式 结构中。

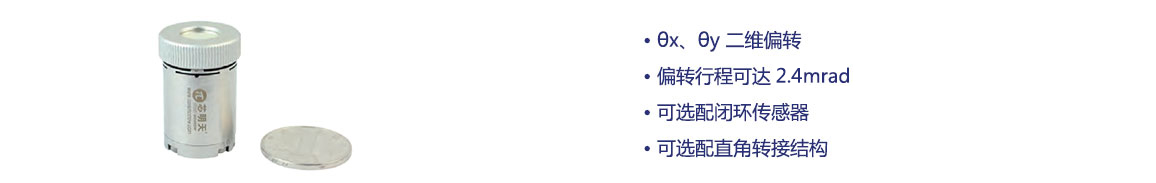

产品特点
θx、θy 二维偏转 |
偏转行程可达 2.4mrad |
可选配闭环传感器 |
可选配直角转接结构 |
产品应用
光路调节 |
激光通信 |
光路稳定 |
激光快速扫描 |
技术参数 | |||
型号 |
S38.T1S-C1 S38.T1K-C1 |
S38.T2S-C1 S38.T2K-C1 |
单位 |
运动自由度 |
θx、θy |
θx、θy |
|
驱动控制 |
3 路驱动,2路传感 |
3 路驱动,2路传感 |
|
标称偏转范围(0~100V) |
1或±0.5(≈±103秒) |
2或±1(≈±206秒) |
mrad±10% |

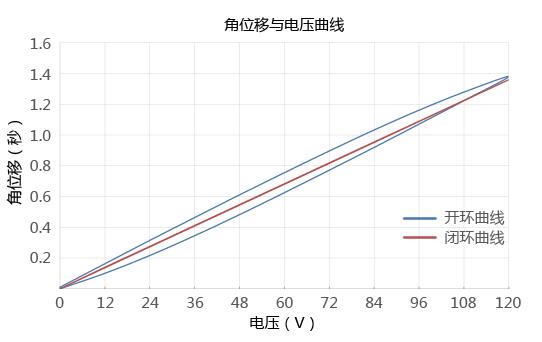

行程范围(0~120V) |
1.2或±0.6(≈±123秒) |
2.4或±1.2(≈±247秒) |
mrad±10% |
传感器类型 |
SGS/- |
SGS/- |
|
闭/开环分辨率 |
0.03(<0.01秒)/0.01(<0.01秒) |
0.07(≈0.01秒)/0.02(<0.01秒) |
μrad |

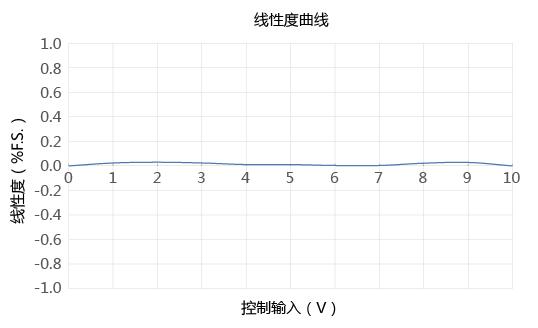

闭环线性度 |
0.3/- |
0.4/- |
%F.S. |
闭环重复定位精度 |
0.1/- |
0.2/- |
%F.S. |
空载谐振频率 |
7000 |
2000 |
Hz±20% |
静电容量 |
1.6 |
3.6 |
μF/轴±20% |
材质 |
钢、铜 |
钢、铜 |
|
重量 |
50(不含线) |
60(不含线) |
g±5% |
注:以上参数是采用E00/E01 系列压电控制器测得。最大驱动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。
|
|
应用案例
跟踪、稳像 |

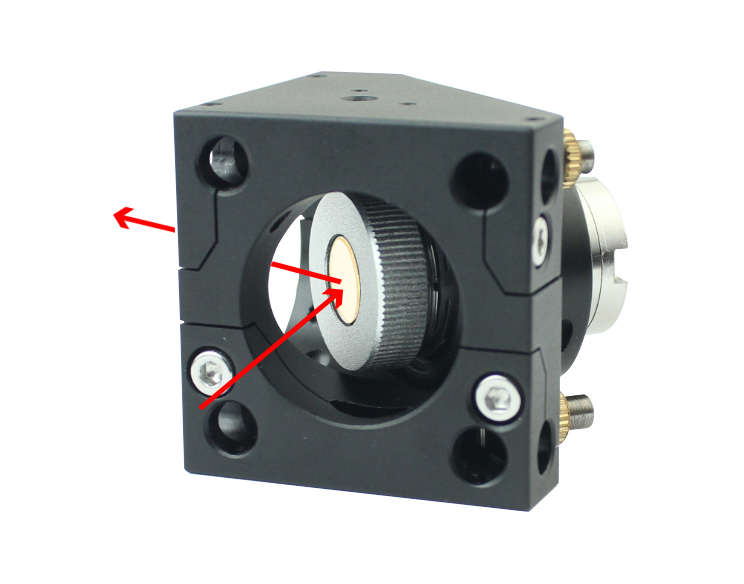

笼式结构 |
快速激光束偏转及扫描 |
变形镜 |
激光稳定系统 |
激光加工 |
