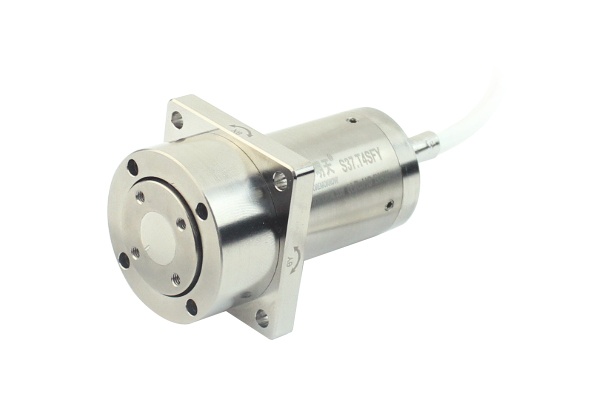

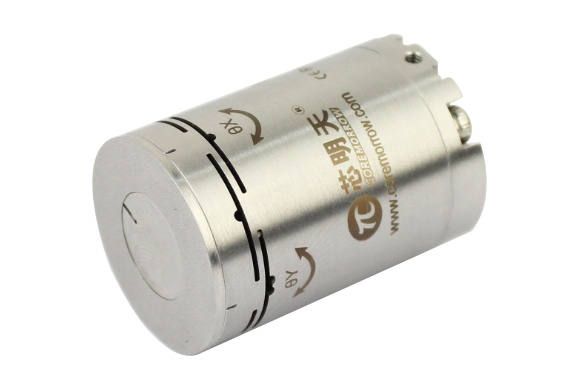

S37 系列压电偏转镜当前位置:产品首页 >> 压电偏转镜>>S37 系列压电偏转镜
  • 产品介绍
  • 应用
  • 意见反馈

产品特点


 高可靠性

 抗振加固

 全闭环高精度

 开 / 闭环可选

 工业级 / 军品级 / 航天宇航级

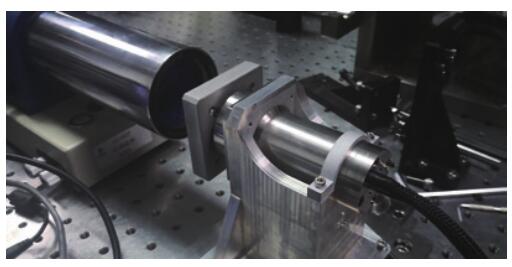

偏转角度测量

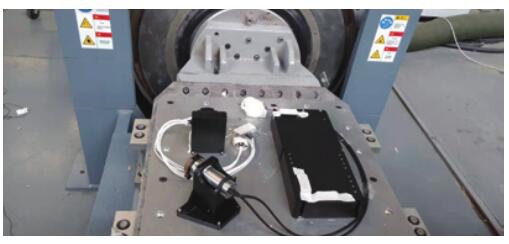

抗振动测试

    S37.xxS/KF技术参数

型号

尾缀S-闭环

尾缀K-开环

S37.T2SF

S37.T2KF

S37.T3SF

S37.T3KF

S37.T4SF

S37.T4KF

S37.T5SF

S37.T5KF

S37.T6SF

S37.T6KF

S37.T8SF

S37.T8KF

单位

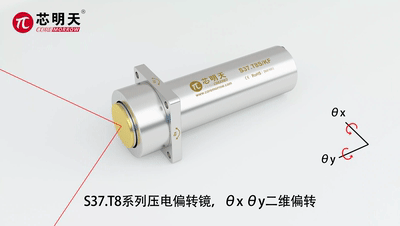

运动自由度

θX,θY

θX,θY

θX,θY

θX,θY

θX,θY

θX,θY

驱动控制

3 路驱动,2路传感

3 路驱动,2路传感

3 路驱动,2路传感

3 路驱动,2路传感

3 路驱动,2路传感

3 路驱动,2路传感

标称偏转范围(0~120V)

2.5/±1.25

4/±2

5/±2.5

6.8/±3.4

7.5/±3.75

10/±5

mrad±10%

偏转范围(0~150V)

3.5/±1.75

5.5/±2.75

6.8/±3.4

9.5/±4.75

10/±5

13.5/±6.75

mrad±10%

传感器类型

SGS/-

SGS/-

SGS/-

SGS/-

SGS/-

SGS/-

闭/开环分辨率

0.08(≈0.02秒)/0.03(<0.01秒)

0.15(≈0.03秒)/0.04(<0.01秒)

0.2(≈0.04秒)/0.050.01秒)

0.25(≈0.05秒)/0.070.01秒)

0.25(≈0.05秒)/0.080.02秒)

0.35(≈0.07秒)/0.1(≈0.02秒)

μrad

闭环线性度

0.1/-

0.1/-

0.1/-

0.1/-

0.1/-

0.1/-

%F.S.

闭环重复定位精度

0.02/-

0.02/-

0.02/-

0.02/-

0.02/-

0.02/-

%F.S.

空载谐振频率

6.5

6.4

6.3

6.2

6.1

6

kHz±20%

静电容量

3.6

5.2

7.2

9

11

14.5

μF±20%

材质

不锈钢,钛合金

不锈钢,钛合金

不锈钢,钛合金

不锈钢,钛合金

不锈钢,钛合金

不锈钢,钛合金

重量

200

230

250

275

300

350

g±5%

偏摆台长度

37

46

55

64

73

91

mm±0.1

参数表下载









Step下载

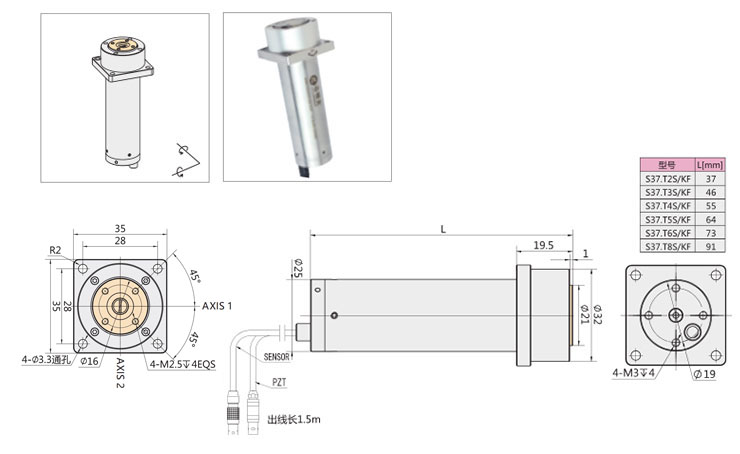

    S37.xxS/KF尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
使用说明书/Manual

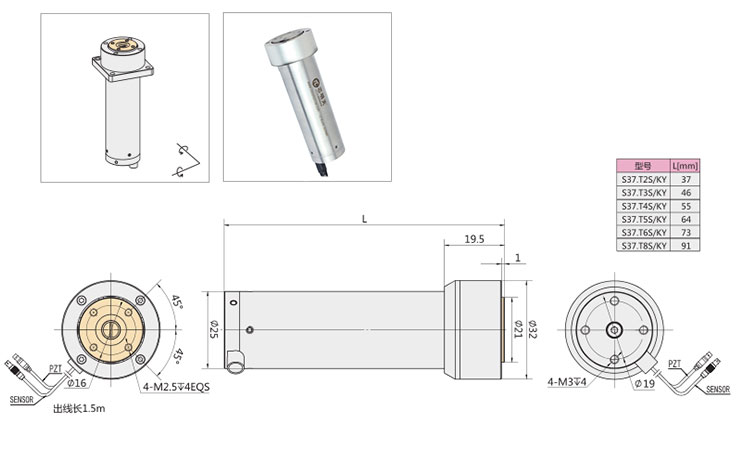

    S37.xxS/KY 尺寸图 (点击图片可放大查看)
点击图片可放大查看

S37.T8S环境试验报告

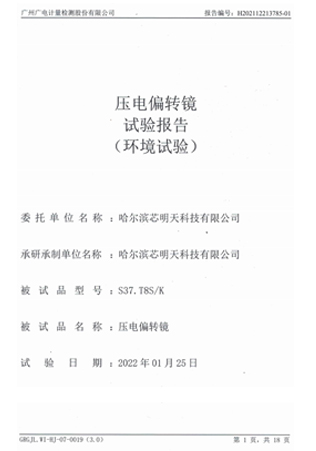

封皮

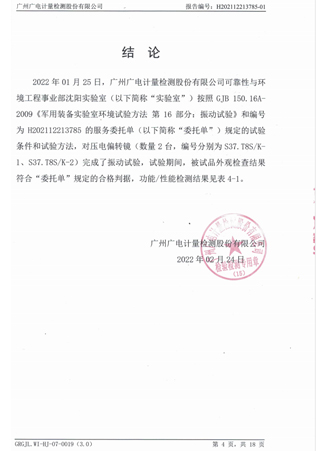

试验结论

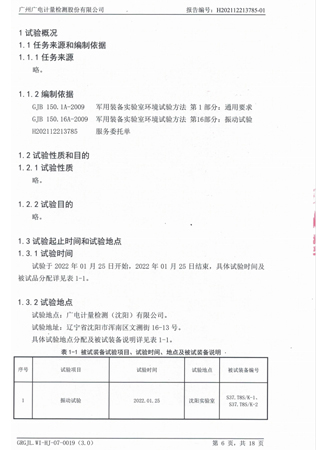

编制依据

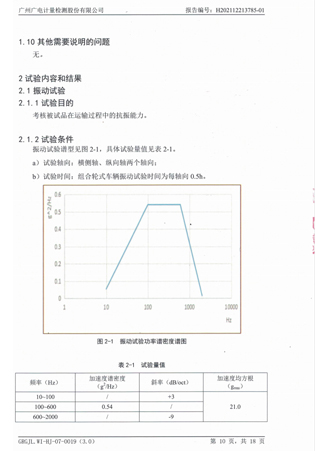

振动试验条件


应用案例


跟踪、稳像

笼式结构

快速激光束偏转及扫描

变形镜

激光稳定系统

激光加工

跟踪、稳像

笼式结构

快速激光束偏转及扫描

变形镜

激光稳定系统

激光加工
