P66.XZ直驱压电平移台，是二维XZ轴运动高分辨率压电定位台，采用压电陶瓷直驱机构的设计原理，具有体积小、无摩擦、响应速度快等特点，配置高精度传感器，可以实现纳米级分辨率、定位精度具有高的可靠性，压电平移台在精密定位领域中发挥着重要的作用。

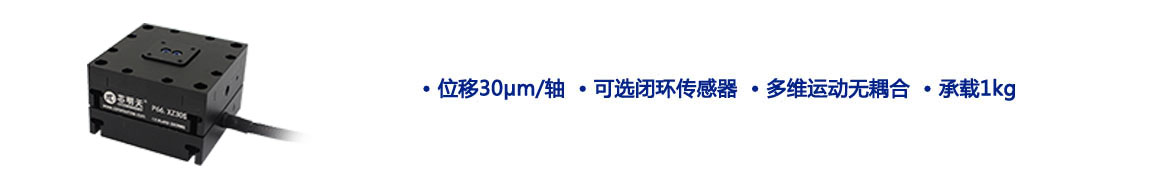

产品特点
|
|
|
|
|
|
|
|
|
|
|

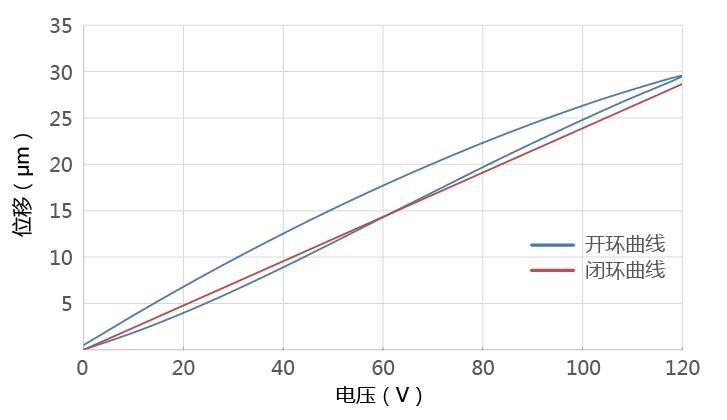

位移与电压曲线
|

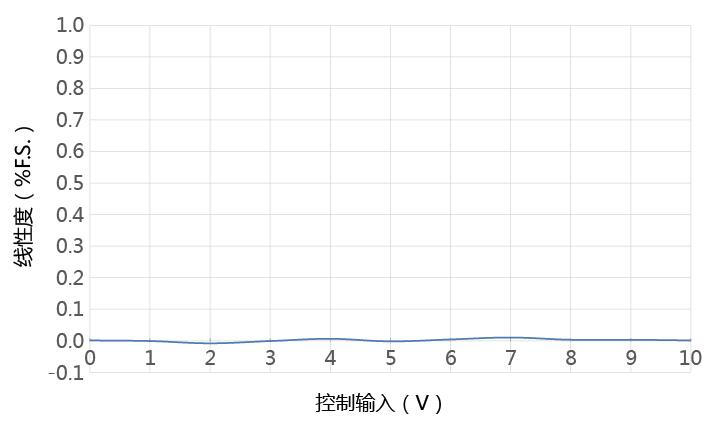

线性度曲线
|

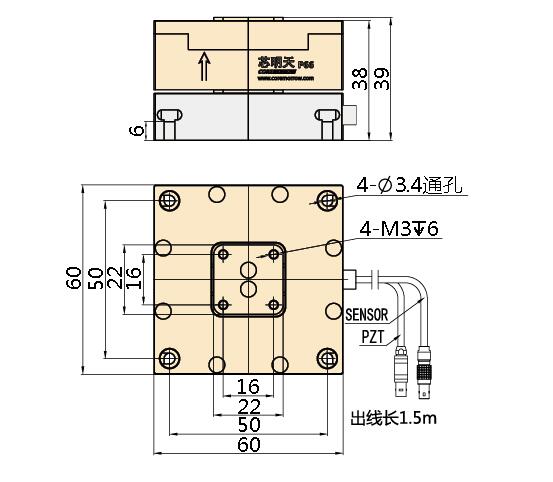

| 技术参数 | |||
|
型号 |
尾缀S-闭环 尾缀K-开环 |
P66.XZ30S P66.XZ30K |
单位 |
|
运动自由度 |
X、Z |
|
|
|
驱动控制 |
2路驱动，2路传感 |
|
|
|
标称行程范围（0~120V） |
24/轴 |
μm±10% |
|
|
Max.行程范围上限（0~150V） |
30/轴 |
μm±10% |
|
|
传感器类型 |
SGS/- |
|
|
|
闭/开环分辨率 |
1/0.5 |
nm |
|
|
闭环线性度 |
0.1/- |
%F.S. |
|
|
闭环重复定位精度 |
0.08/- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<15 |
μrad |
|
|
推/拉力 |
30/10 |
N |
|
|
运动方向刚度 |
1.1 |
N/μm±20% |
|
|
空载谐振频率 |
X1.5/Z0.8 |
kHz±20% |
|
|
闭/开环空载阶跃时间 |
20/1 |
ms±20% |
|
|
闭环空载 工作频率 |
10%行程 |
60 |
Hz±20% |
|
100%行程 |
6 |
||
|
承载能力 |
水平安装 |
1 |
kg |
| 立式安装 | 0.05 | ||
| 倒置安装 | 0.1 | ||
|
静电容量 |
3.6/轴 |
μF±20% |
|
|
材质 |
铝 |
|
|
|
重量 |
320 |
g±5% |
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
硬盘测试
|
显微镜探针校准
|
迈克尔逊干涉仪
|
