H01.3/6/20/80 系列光纤拉伸压电促动器是专为光纤拉伸应用而设计的压电式运动机构，它的原理是通过 120 度平分放置的三支压电陶瓷叠堆的致动作用，引起铰链结构向外部扩张，使得外径膨胀，从而拉伸缠绕于外径凹槽内的光纤。
产品特点
|
|
|
|
|
应用实例-光纤缠绕后效果图
|

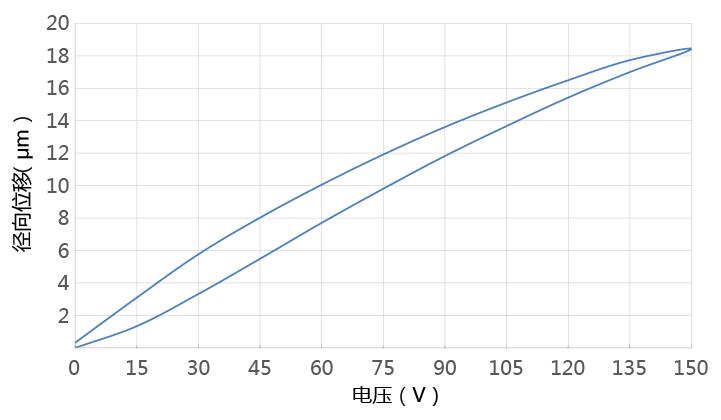

H01.20径向位移与电压曲线
|
H01.80径向位移与电压曲线
|
产品应用
|
|
|
|
| 技术参数 | ||||||
| 型号 | H01.80 | H01.20 | H01.6K | H01.3K | 单位 | |
| 运动自由度 | 径向膨胀 | 径向膨胀 | 径向膨胀 | 径向膨胀 | ||
| 标称行程范围（0~+120 V）* | 径向 | 64 | 15 | 5.6 | 2.4 | µm±20% |
|
标称行程范围（0~+120 V）* |
光纤/圈 | 336 | 80 | 28 | 12 | µm±20%，计算值 |
| Max.行程范围（0~+150 V） | 径向 | 80 | 18.5 | 7 | 3 | µm±20% |
|
Max.行程范围（0~+150 V） |
光纤/圈 | 420 | 100 | 35 | 15 | µm±20%，计算值 |
| 分辨率 | 径向 | 4 | 1 | 0.5 | 0.3 | nm |
|
分辨率 |
光纤/圈 | 20 | 5 | 2.5 | 1.5 | nm，计算值 |
| 径向最大推力 | 160 | 600 | 250 | 120 | N | |
| 空载谐振频率 | 740 | 3975 | 9500 | 3000 | Hz±20% | |
| 径向刚度 | 3 | 30 | 30 | 30 | N/μm±20% | |
| 静电容量 | 5.4 | 5.4 | 1.2 | 0.3 | μF±20% | |
| 材质 | 钢 | 钢 | 钛、铝 | 钢 | ||
| 重量 | 220 | 280 | 60 | 32 | g±5% | |

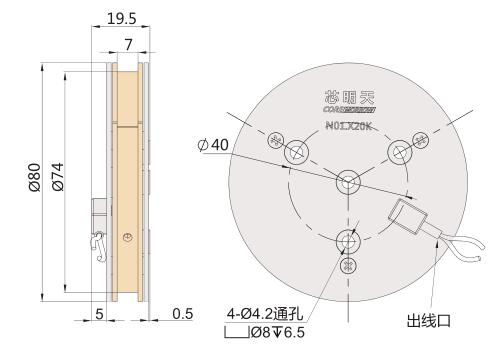

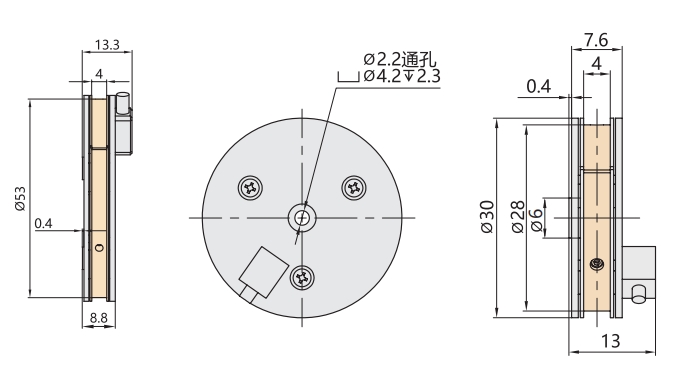

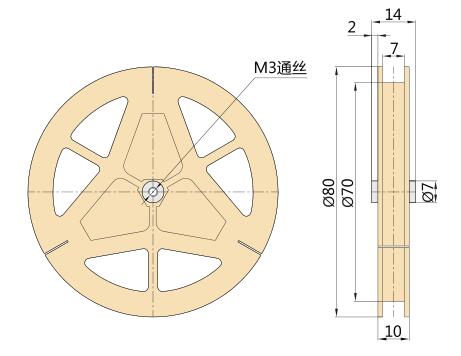

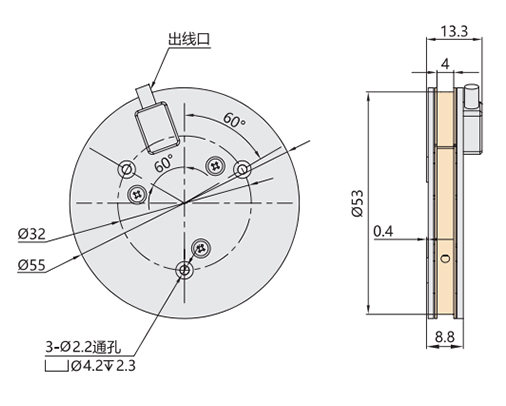

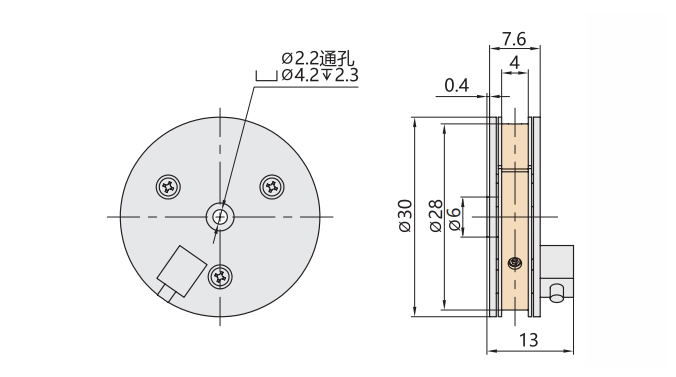

| 外形尺寸 | Ø80×14 | Ø80×19.5 | Ø55×13.3 | Ø30×13 | mm | |
* 标称行程是在 0~120V 的驱动电压下的位移行程，最大驱动电压可在 -20V~150V；对于高可靠的长期使用，建议驱动电压在 0~120V。以上参数是采用 E00 系列压电控制器测得。
应用案例
|

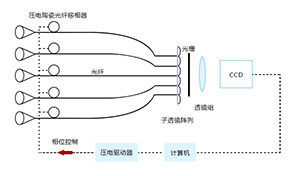

自适应光学综合孔径成像技术/光学移相
|
|
|
|
|
|
|
|
|
|
