P06 压电机构放大促动器（A型）当前位置：产品首页 >> 机构放大式促动器>>P06 压电机构放大促动器（A型）
  • 产品介绍
  • 意见反馈

产品特点


 行程 30μm 至 1.9mm 可选

 出力可高达1000N

 空载谐振频率可高达 3900Hz

 纳米级分辨率


安装简便

机构放大式促动器具有机械安装接口，用户安装方便。

动态操作

对于动态条件，要求系统能够产生或处理较大的加速度，促动器就需要具有快的反应及可靠性，芯明天机构放大式促动器内部采用高性能压电叠堆陶瓷，具有高谐振频率、快响应速度、高可靠性、高稳定性等特点。 另外，在动态使用时，考虑加载情况。

可定制

机构放大式促动器，可接受尺寸、参数等定制，例如将两个促动器进行并联，以获得大位移，或进行夹取、开关操作等。

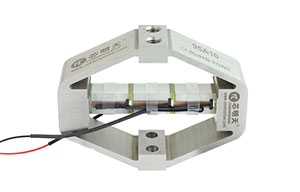

机构形式

P06.40KA5（32μm行程）

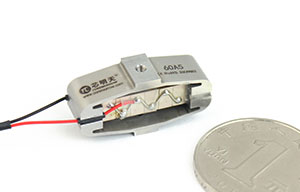

P06.60KA5（48μm行程）

P06.95KA10（95μm行程,540N出力）

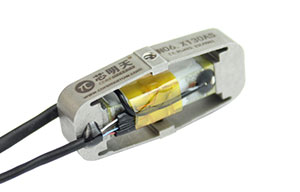

P06.130SA5（130μm行程）

P06.700KA7（600μm行程）

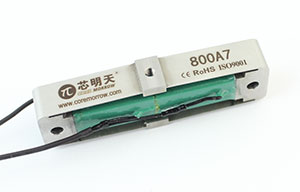

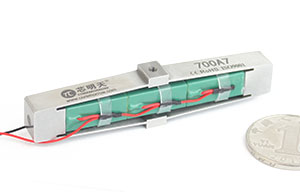

P06.800KA7（700μm行程）


产品应用


视光学：

 探针扫描

 光学透镜的定位

 光开关

 微扫描

 晶片测试

 天文学

 聚焦定位

 激光腔调谐

 光纤的耦合和形变

 FBG（光纤布拉格光栅）的形变

 斩波器

 干涉仪

 PDP晶体切割

 调制器等




机械学:

 光纤拉伸

 工具定位

 取放工具

 金刚石车削

 椭圆活塞加工

 阻尼

 动态控制

 新一代超声波或声波振动

 NDT

 器件疲劳度监测




流体学:

 比例阀

 泵

 测流技术

 喷墨技术

 注射器

 液滴发生器



    技术参数

型号

运动自由度

标称行程范围[1]

[μm]±20%

空载谐振频率

[Hz]±20%

运动方向出力

[N]

刚度

[N/um]±20%

静电容量

[μF]±20%

重量

[g]±5%

材质

闭环

参数表下载

曲线图下载

Step

P06.30KA

X

30

3150

6

0.2

0.075

-

钢

可选

/

P06.35KA2

X

35

1900

9

0.26

0.17

-

钢

可选

/

/

P06.40S/KA5

X

40

3900

76

1.9

0.8

14

钢

可选


P06.50KA2

X

50

2000

7

0.14

0.125

-

钢

可选

/

/

P06.60S/KA5

X

60

2500

43.2

0.72

1.8

29

钢

可选


P06.70S/KA5

X

70

900

49

0.7

1.8

-

钢

可选

/

/

P06.80S/KA5

X

80

700

32

0.4

1.8

-

钢

可选

/

/

P06.80S/KA14

X

105

1700

1000

13

44

-

钢

可选

/

/

P06.95S/KA10

X

95

350

540

5.7

21.6

253

钢

可选

/

/

P06.100S/KA5

X

100

1850

67.0

0.67

3.6

-

钢

可选


/

P06.100S/KA7

X

100

1950

155.0

1.55

7.2

-

钢

可选

/

P06.115S/KA10

X

115

1050

253

2.2

21.6

-

钢

可选

/

/

P06.120S/KA14

X

120

400

54

0.45

29

-

钢

可选

/

/

P06.125S/KA5

X

125

1150

25

0.2

3.6

-

钢

可选

/

/

P06.130S/KA5

X

130

900

7.8

0.06

1.8

44

钢

可选

/

/

P06.150S/KA5

X

150

1250

39

0.26

3.6

22

钢

可选


/

P06.180S/KA5

X

180

750

18

0.1

3.6

-

钢

可选

/

/

P06.200S/KA5

X

200

850

20

0.1

3.6

-

钢

可选


/

P06.200S/KA10

X

200

600

60

0.3

21.6

-

钢

可选

/

P06.230S/KA10

X

230

200

59.8

0.26

43

-

钢

可选

/

/

P06.240S/KA5

X

240

600

12

0.05

3.6

-

钢

可选

/

/

P06.300S/KA10

X

300

450

69

0.23

21.6

-

钢

可选

/

/

P06.400S/KA5

X

400

470

16

0.04

3.6

-

钢

可选


P06.400S/KA7

X

400

300

16

0.04

10.8

103

钢

可选

/

/

P06.500S/KA10

X

500

390

22.5

0.045

43

-

钢

可选

/

/

P06.550S/KA14

X

550

210

126.5

0.23

130

-

钢

可选

/

P06.700S/KA7

X

600

530

3.6

0.006

10.8

59

钢

可选

/

/

P06.900S/KA10

X

720

280

36

0.05

43

-

钢

可选

/

/

P06.1000S/KA14

X

800

220

112

0.14

130

-

钢

可选

/

/

P06.1500S/KA10

X

1200

160

12

0.01

43

-

钢

可选

/

P06.2000S/KA10

X

1900

125

38

0.02

47

170

钢

可选

/

说明1：标称行程是在0~150V的驱动电压下的位移行程；对于高可靠的长期使用，建议驱动电压在0~120V。

*P06.30KA/P06.50KA2 驱动源为压电堆栈。

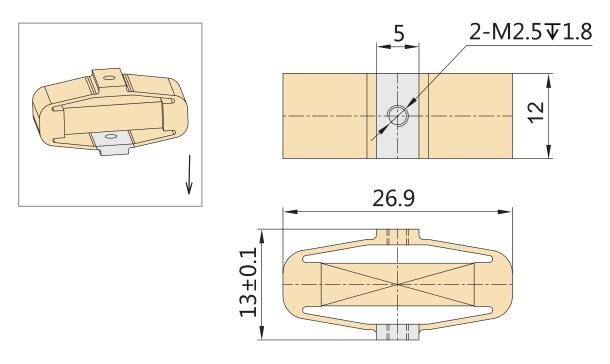

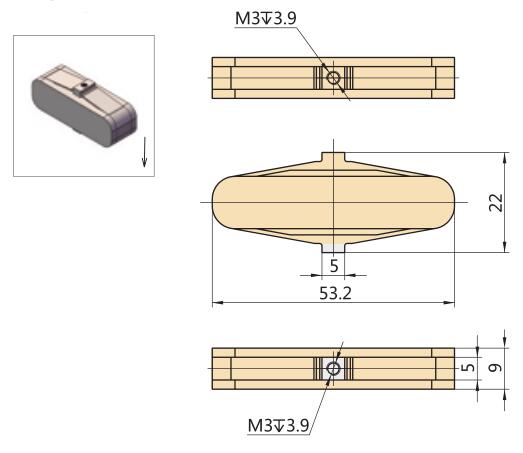

    P06.30KA 尺寸图 (点击图片可放大查看)
点击图片可放大查看

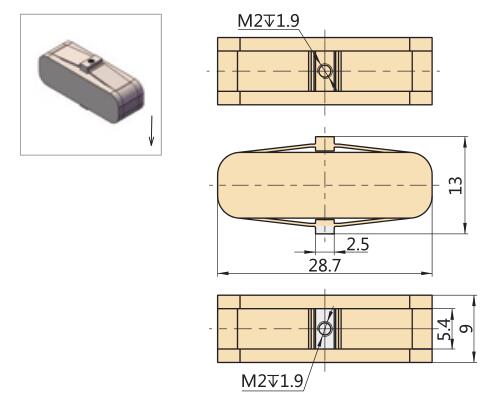

    P06.35KA2 尺寸图 (点击图片可放大查看)
点击图片可放大查看

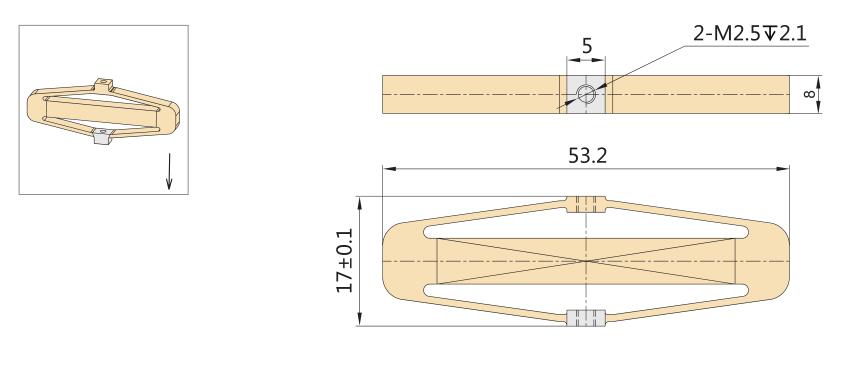

    P06.40S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看

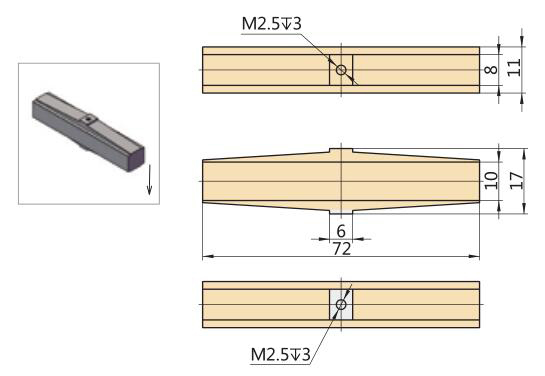

    P06.50KA2 尺寸图 (点击图片可放大查看)
点击图片可放大查看

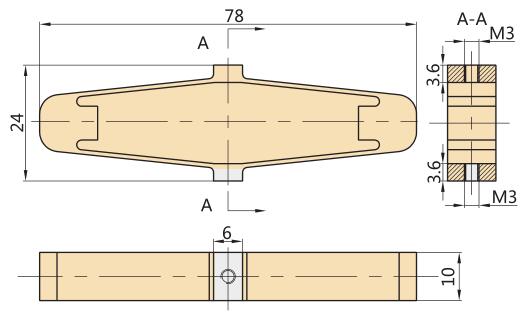

    P06.60S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.70S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.80S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.80S/KA14 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.95S/KA10 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.100S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看
   P06.100S/KA7 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.115S/KA10 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.120S/KA14 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.125S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.130S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.180S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.150S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.200S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.200S/KA10 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.230S/KA10 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.240S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.300S/KA10 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.400S/KA5 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.400S/KA7 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.500S/KA10 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.550S/KA14 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.700S/KA7 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.900S/KA10 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.1000S/KA14 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.1500S/KA10 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    P06.2000S/KA10 尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、三维图、使用说明书下载
