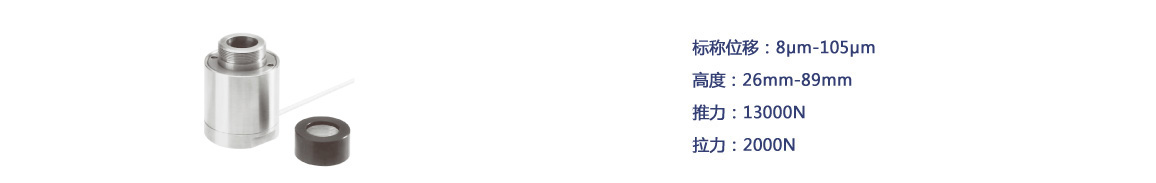

VS35系列高压环形 电压1000V 推力13000N当前位置:产品首页 >> 环形压电促动器>>VS35系列高压环形 电压1000V 推力13000N
  • 产品介绍
  • 应用
  • 价格及周期
  • 意见反馈

高压环形压电陶瓷促动器驱动电压为500V、1000V,中心具有通孔、金属壳体封装的环形促动器。标配镜片连接帽方便镜片固定安装。


产品特点


 位移105μm

  开环/闭环可选

  可承受拉力


透光孔径

高压驱动

    技术参数

型号

标称行程
[μm]±15%*

长度L
[mm]±0.3

静电容量
[nF]±20%

刚度
[N/μm]±20%

谐振频率
[kHz]

标称推力/拉力
[N]

HPSt1000/25-15/7 VS35

13/8

26

85

1200

40

13000/2000

HPSt1000/25-15/20 VS35

27/20

35

210

600

30

13000/2000

HPSt1000/25-15/25 VS35

35/25

44

320

400

25

13000/2000

HPSt1000/25-15/40 VS35

55/40

53

420

300

20

13000/2000

HPSt1000/25-15/60 VS35

80/60

71

650

180

15

13000/2000

HPSt1000/25-15/80 VS35

105/80

89

900

130

12

13000/2000

*HPSt500:标称行程是在0~500V驱动电压下的位移行程,行程是在-100V~500V,对于高可靠的长期使用,建议驱动电压在0~400V。

HPSt1000:标称行程是在0~1000V驱动电压下的位移行程,行程是在-200V~1000V,对于高可靠的长期使用,建议驱动电压在0~800V。

注:安装预紧力一般不超过出力的20%。

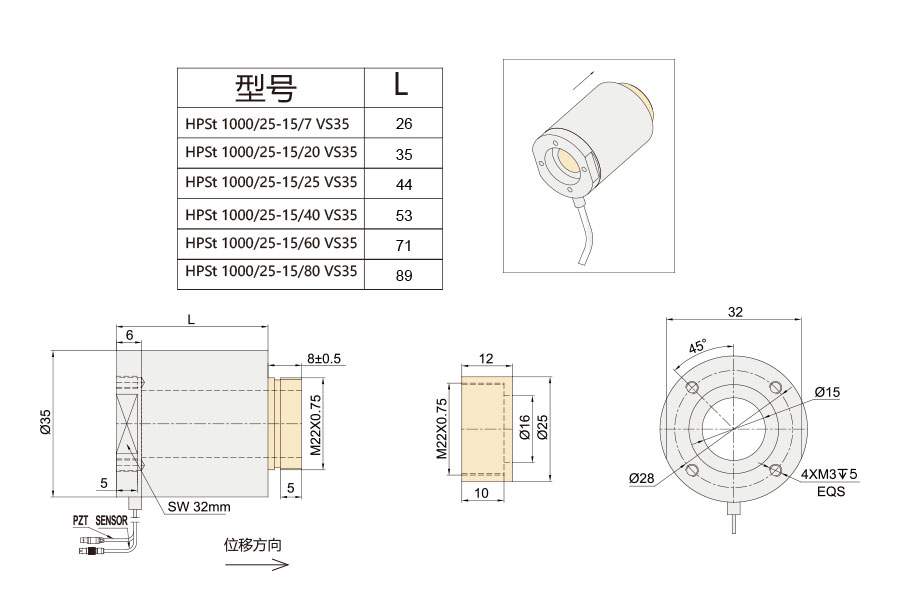

     尺寸图 (点击图片可放大查看)
点 击图片可放大查看

     尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual


应用案例


PCR检测

笼式结构

低温真空

导光板模具精密撞点设备

激光稳定系统

3D光纤端面检测/光学移相

振动激励

锡膏厚度检测


PCR检测

笼式结构

低温真空

导光板模具精密撞点设备

激光稳定系统

3D光纤端面检测/光学移相

振动激励

锡膏厚度检测
