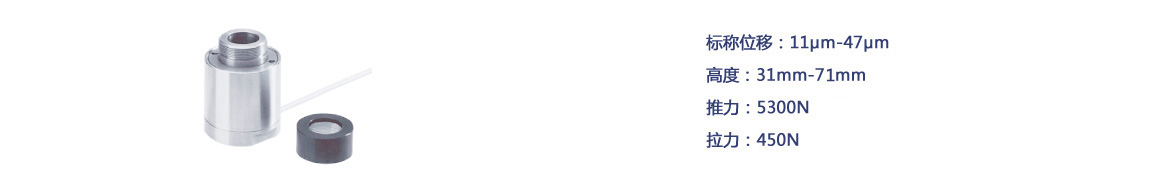

低压环形压电陶瓷促动器中心具有通孔,标品带有镜片连接帽,可应用于光学定位系统。
产品特点
|
|
|

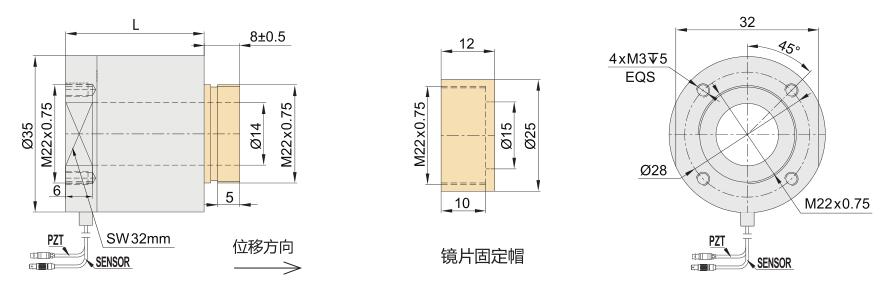

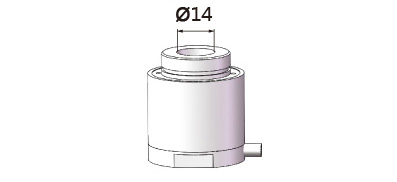

透光孔径 通过镜片固定帽将镜片安装在陶瓷移动端上。 ![]() |

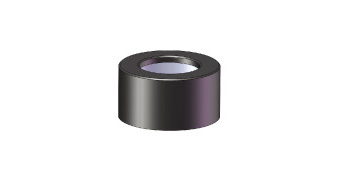

镜片连接帽 ![]() |
技术参数 | |||||||
型号 |
标称行程 |
刚度[N/μm] |
标称推力/拉力 |
静电容量 |
谐振频率 |
重量 |
长度L |
HPSt150/20-15/12 VS35 |
11 |
450 |
5300/450 |
5 |
30 |
- |
31 |
HPSt150/20-15/25 VS35 |
23 |
230 |
5300/450 |
10 |
20 |
- |
44 |
HPSt150/20-15/40 VS35 |
38 |
150 |
5300/450 |
15 |
17 |
270 |
58 |
HPSt150/20-15/55 VS35 |
47 |
100 |
5300/450 |
20 |
15 |
- |
71 |
* 标称行程是在 0~150V 的驱动电压下的位移行程;对于高可靠的长期使用,建议驱动电压在 0~120V。选择闭环控制,线性度、重复定 位精度高。安装预紧力一般不超过出力的 20%。连接器:LEMO 或裸线等。
|
|
