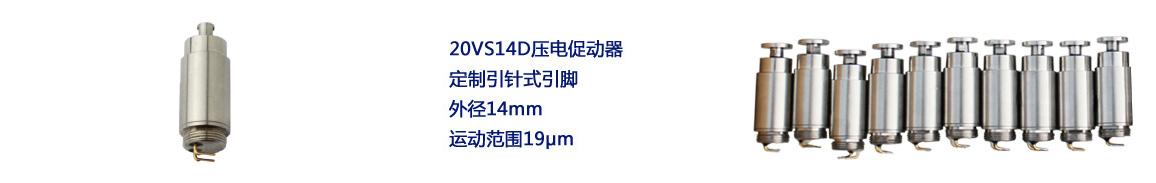

20VS14D压电促动器具有特殊的连接方式，它与控制端是通过两个引脚进行连接，并且促动器下端具有螺纹，可进行螺纹安装固定；另外，它的整体具有防水处理。
产品特点
|
|
|
|
|

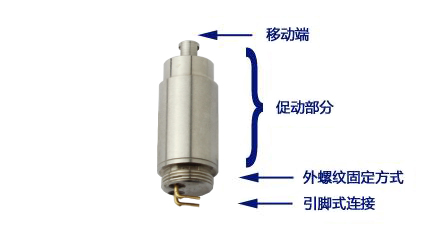

产品结构示意图
|
| 技术参数 | |||||||
|
型号 |
标称行程 |
刚度 |
推/拉力 |
静电容量 |
谐振频率 |
长度 |
资料下载 |
|
20VS14D |
19 |
60 |
1200/200 |
1.8 |
30 |
27 |
|
*标称行程是在0~150V的驱动电压下的位移行程；对于高可靠的长期使用，建议驱动电压在0~120V。选择闭环，线性度、重复定位精度高。出力可达25000N，详情请咨询销售工程师。
注：安装预紧力一般不超过出力的20%。
| 转接方式 | ||||||
|
标准转接头 |
可选转接头 |
|||||
|
内螺纹 |
平头 |
外螺纹 |
球头 |
|||
|
|
|
|
|
|||
|

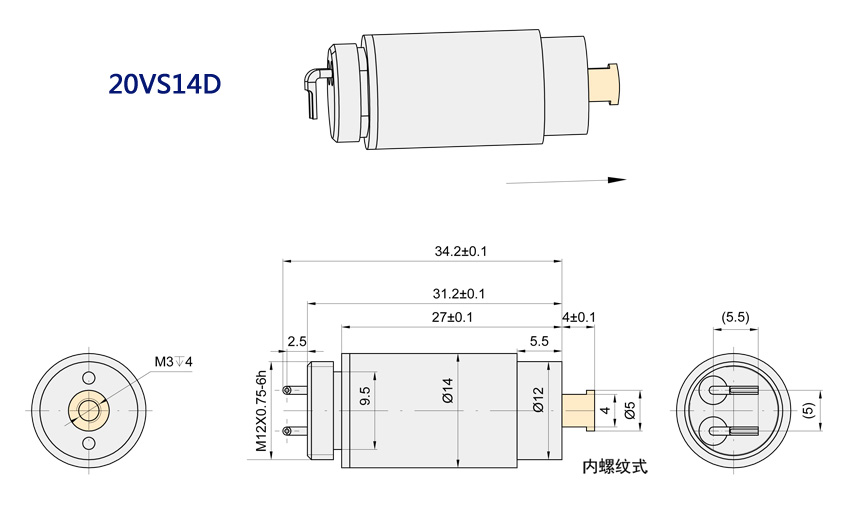

见下图尺寸图 |
|
|
|
|||
|
见下图尺寸图 |
标记 |
尺寸参数 |
标记 |
尺寸参数 |
标记 |
尺寸参数 |
|
A： |
Ø12 |
A: |
Ø12 |
A： |
Ø12 |
|
|
B: |
Ø5 |
B: |
Ø5 |
B： |
Ø5 |
|
|
C3: |
4±0.5 |
C1: |
7±0.5 |
C2： |
5±0.5 |
|
|
|
|
D: |
M4 |
G： |
SR1.5 |
|
|
|
|
E: |
SW4mm |
|
|
|
|
|
|
F: |
2 |
|
|
|
注意
安装负载前，请先用钳子夹住豁口，防止移动端旋转破坏内部压电陶瓷。
应用案例
|
PCR检测
|
笼式结构
|
低温真空
|
|
导光板模具精密撞点设备
|
3D光纤端面检测/光学移相
|
振动激励
|
|
锡膏厚度检测
|
|
|
|
|
|
|
