芯明天压电促动器内部为柔性铰链导向结构，VT14压电促动器是针对特殊应用，基于芯明天标准封装式压电促动器的基础上进行结构改进，加入抗扭力结构，使得压电促动器遭受到的扭力不会直接作用于内部压电叠堆陶瓷，从而对内部压电陶瓷起到保护作用。

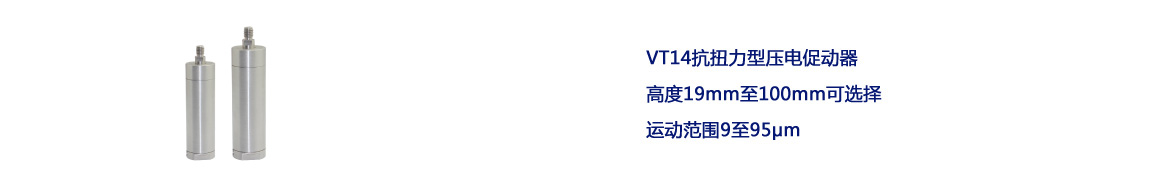

VT14的结构紧凑，易于集成。定制设计使其在承载、行程、动态及外形尺寸等都进行了优化。它的内部驱动元件为高性能长寿命压电促动器。 VT14是基于压电叠堆陶瓷的纳米定位促动器，它的出力可达1200N、实现长达95微米的运动行程。
VT14系列产品支持定制，壳体可选择带有通风孔型。
|
产品结构示意图
|
| Technical data | ||||||||
|
型号 |
标称行程 |
刚度 |
推/拉力 |
静电容量 |
谐振频率 |
重量 |
长度 |
资料下载 |
|
PSt150/7/7 VT14 |
9 |
120 |
1200/200 |
0.7 |
40 |
36.8 |
19.4 |
|
|
PSt150/7/20 VT14 |
19 |
60 |
1200/200 |
1.8 |
30 |
- |
28.4 |
|
|
PSt150/7/40 VT14 |
38 |
25 |
1200/200 |
3.6 |
20 |
- |
46.4 |
|
|
PSt150/7/60 VT14 |
57 |
15 |
1200/200 |
5.4 |
15 |
- |
64.4 |
|
|
PSt150/7/80 VT14 |
76 |
12 |
1200/200 |
7.2 |
12 |
- |
82.4 |
|
|
PSt150/7/100 VT14 |
95 |
10 |
1200/200 |
9 |
10 |
- |
100.4 |
|
* 标称行程是在 0~150V 的驱动电压下的位移行程；对于高可靠的长期使用，建议驱动电压在 0~120V。选择闭环控制，线性度、重复定位精度高。安装预紧力一般不超过出力的 20%。参数、尺寸可根据客户要求定制。
| 转接方式 | ||||||
|
标准转接头 |
可选转接头 |
|||||
|
内螺纹 |
平头 |
外螺纹 |
球头 |
|||
|
|
|
|
|
|||
|

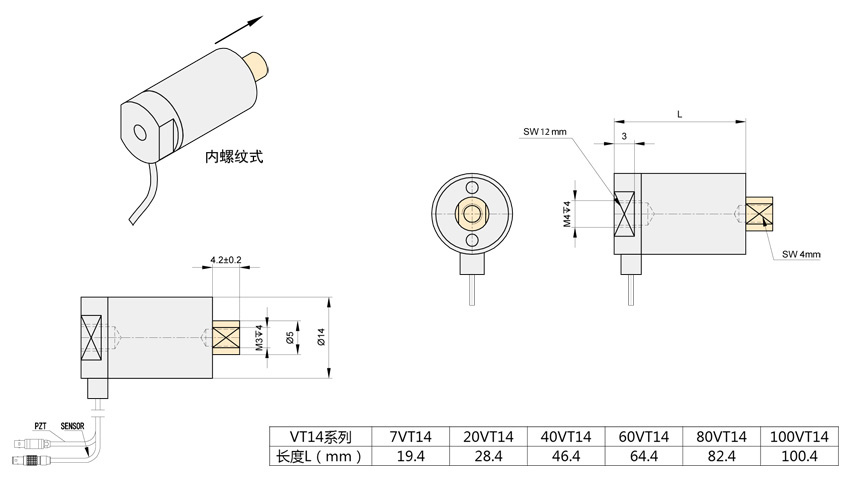

见下图尺寸图 |
|
|
|
|||
|
见下图尺寸图 |
标记 |
尺寸参数 |
标记 |
尺寸参数 |
标记 |
尺寸参数 |
|
A： |
φ14 |
A: |
φ14 |
A： |
φ14 |
|
|
B: |
φ5 |
B: |
φ5 |
B： |
φ5 |
|
|
C3: |
4.2±0.5 |
C1: |
7.2±0.5 |
C2： |
5.2±0.5 |
|
|
|
|
D: |
M4 |
G： |
SR1.5 |
|
|
|
|
E: |
SW4mm |
|
|
|
|
|
|
F: |
2 |
|
|
|
注意
安装负载前，请先用钳子夹住豁口，防止移动端旋转破坏内部压电陶瓷。
