压电陶瓷促动器是以压电陶瓷为基础元件,通过外部机械结构进行封装,并输出位移及出力。压电陶瓷促动器具有预紧力,因此可承受一定的拉力。

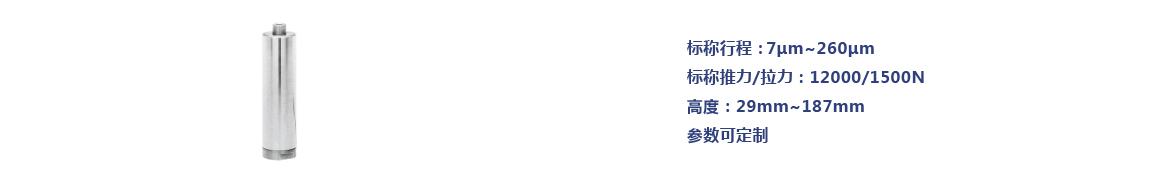

VS25系列高压柱形压电陶瓷促动器是驱动电压为500V或1000V,带有预载力柱形机械封装压电陶瓷。可承受一定的拉力,内置大直径压电陶瓷,出力大,主要用于大负载的动态应用。


产品特点


 电压1000V

 位移260μm

 开环/闭环可选

 外径 Ø25mm


出力大

高压促动器的出力与横截面积成正比,外径大,出力大。

高动态

静电容量相对较小,因此使用频率相对较高。适合高动态使用。

热稳定可选

芯明天提供"热稳定装置"来实现动态操作。热量能够有效的从陶瓷转移到壳体。热稳定壳体材料为高效热传导金属。热稳定不会改变陶瓷的尺寸,采用热稳定结构功率可提高2~3倍。

1000V高压控制器

高压封装压电陶瓷采用高压控制器驱动,芯明天E00/E01系列高压压电陶瓷控制器, 可以输出0~1000V高压。


产品应用


 计量、干涉

 主动和适应光学

 减震抑震

 精密机械和机械加工

    技术参数

型号

标称行程
[μm]±15%*

长度L
[mm]±0.3

静电容量
[nF]±20%

刚度[N/μm]
±20%

谐振频率
[kHz]

标称推力/拉力
[N]

PSt1000/16/7  VS25

12/7

29

60

800

40

12000/1500

PSt1000/16/20  VS25

27/20

35

150

400

35

12000/1500

PSt1000/16/40  VS25

55/40

53

360

200

30

12000/1500

PSt1000/16/60  VS25

80/60

71

540

120

27

12000/1500

PSt1000/16/80  VS25

105/80

89

720

90

23

12000/1500

PSt1000/16/100  VS25

130/100

107

900

75

20

12000/1500

PSt1000/16/125  VS25

160/125

127

1100

60

15

12000/1500

PSt1000/16/150  VS25

200/150

147

1400

50

7

12000/1500

PSt1000/16/200  VS25

260/200

187

1900

35

4

12000/1500

    *PSt500: 标称行程是在0~500V驱动电压下的位移行程,行程是在-100V~500V,对于高可靠的长期使用,建议驱动电压在0~400V。

    PSt1000: 标称行程是在0~1000V驱动电压下的位移行程,行程是在-200V~1000V,对于高可靠的长期使用,建议驱动电压在0~800V。

    选择闭环控制,线性度、重复定位精度高。

    注:安装预紧力一般不超过出力的20%。

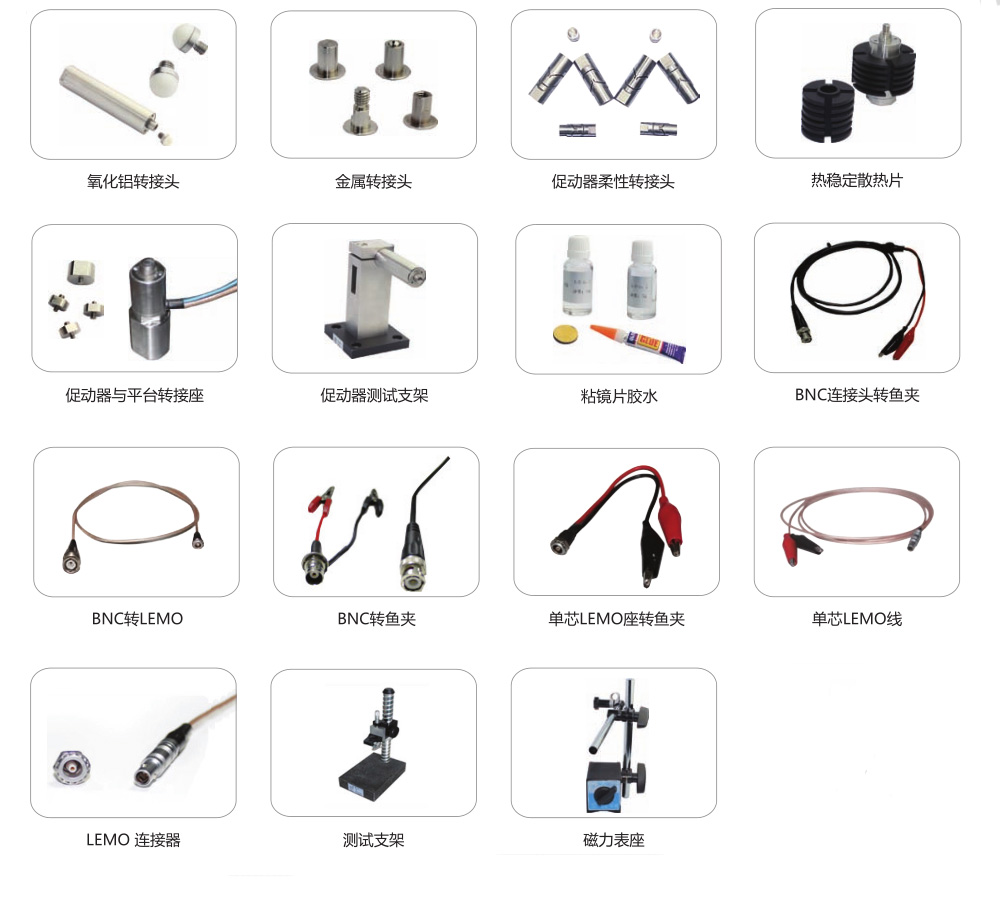

    转接方式

标准转接头

可选转接头

内螺纹

平头

外螺纹

球头

下图尺寸图

下图尺寸图

标记

尺寸参数

标记

尺寸参数

标记

尺寸参数

A:

Ø25

A:

 Ø25

A

Ø25

B:

Ø10

B:

 Ø10

B

Ø10

C3:

4±0.5

C1:

8±0.5

C2

6±0.5





D:

M6

G

SR3





E:

SW8mm









F:

3



    尺寸图 (点击图片可放大查看)
点击图片可放大查看

注意


安装负载前,请先用钳子夹住豁口,防止移动端旋转破坏内部压电陶瓷。


应用案例


PCR检测

笼式结构

低温真空

导光板模具精密撞点设备

激光稳定系统

3D光纤端面检测/光学移相

振动激励

锡膏厚度检测


PCR检测

笼式结构

低温真空

导光板模具精密撞点设备

激光稳定系统

3D光纤端面检测/光学移相

振动激励

锡膏厚度检测
