压电促动器是以压电陶瓷为基础元件，通过外部机械结构进行封装，并输出位移及出力。压电促动器具有预紧力，因此可承受一定的拉力。

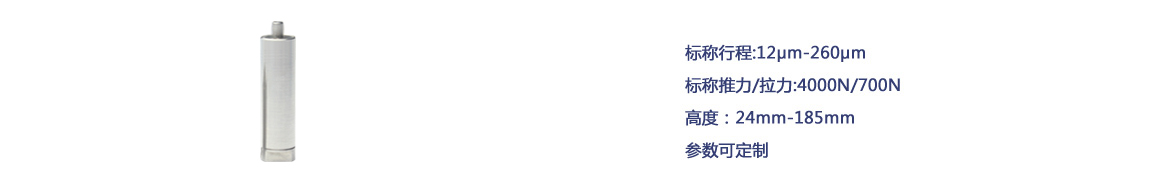

VS18系列高压柱形压电促动器是驱动电压为500V或1000V，带有预载力柱形机械封装压电陶瓷。可承受一定的拉力，内置大直径压电陶瓷，出力大，主要用于大负载的动态应用。
产品特点
|
|
|
|
|
|

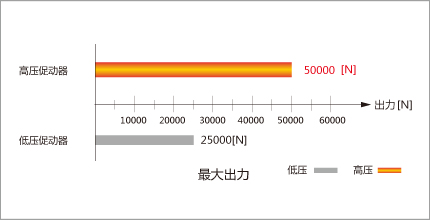

出力大 高压促动器的出力与横截面积成正比，外径大，出力大。
|

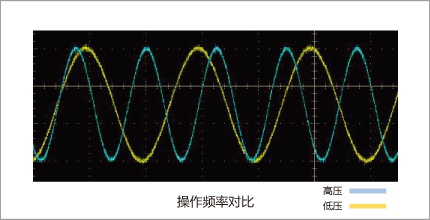

高动态 静电容量相对较小，因此使用频率相对较高。适合高动态使用。
|
|

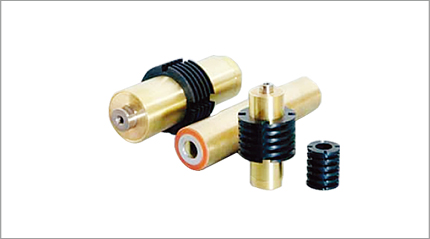

热稳定可选 芯明天提供"热稳定装置"来实现动态操作。热量能够有效的从陶瓷转移到壳体。热稳定壳体材料为高效热传导金属。热稳定不会改变陶瓷的尺寸，采用热稳定结构功率可提高2~3倍。
|
1000V高压控制器 高压封装压电陶瓷采用高压控制器驱动，芯明天E00/E01系列高压压电陶瓷控制器， 可以输出0~1000V高压。
|
产品应用
|
|
|
|
|
| 技术参数 | |||||||
|
型号 |
标称行程 [μm]±15%* |
长度L [mm]±0.3 |
静电容量 [nF]±20% |
刚度[N/μm] ±20% |
谐振频率 [kHz] |
推/拉力 [N] |
重量 |
|
PSt1000/10/7 VS18 |
12/7 |
24 |
20 |
300 |
40 |
4000/700 |
- |
|
PSt1000/10/20 VS18 |
27/20 |
33 |
45 |
150 |
35 |
4000/700 |
62.5 |
|
PSt1000/10/25 VS18 |
35/25 |
42 |
85 |
100 |
30 |
4000/700 |
- |
|
PSt1000/10/40 VS18 |
55/40 |
51 |
110 |
75 |
27 |
4000/700 |
- |
|
PSt1000/10/60 VS18 |
80/60 |
69 |
170 |
50 |
23 |
4000/700 |
- |
|
PSt1000/10/80 VS18 |
105/80 |
87 |
220 |
35 |
20 |
4000/700 |
230.5 |
|
PSt1000/10/100 VS18 |
130/100 |
105 |
270 |
30 |
15 |
4000/700 |
- |
|
PSt1000/10/125 VS18 |
160/125 |
125 |
330 |
25 |
10 |
4000/700 |
- |
|
PSt1000/10/150 VS18 |
200/150 |
145 |
390 |
17 |
5 |
4000/700 |
- |
|
PSt1000/10/200 VS18 |
260/200 |
185 |
510 |
10 |
3 |
4000/700 |
- |
注：安装预紧力一般不超过出力的20%。
*PSt500： 标称行程是在0~500V驱动电压下的位移行程，行程是在-100V~500V，对于高可靠的长期使用，建议驱动电压在0~400V。
PSt1000： 标称行程是在0~1000V驱动电压下的位移行程，行程是在-200V~1000V，对于高可靠的长期使用，建议驱动电压在0~800V。
选择闭环控制，线性度、重复定位精度高。
| 转接方式 | ||||||
|
标准转接头 |
可选转接头 |
|||||
|
内螺纹 |
平头 |
外螺纹 |
球头 |
|||
|
|
|
|
|
|||
|
见下图尺寸图 |
|
|
|
|||
|
见下图尺寸图 |
标记 |

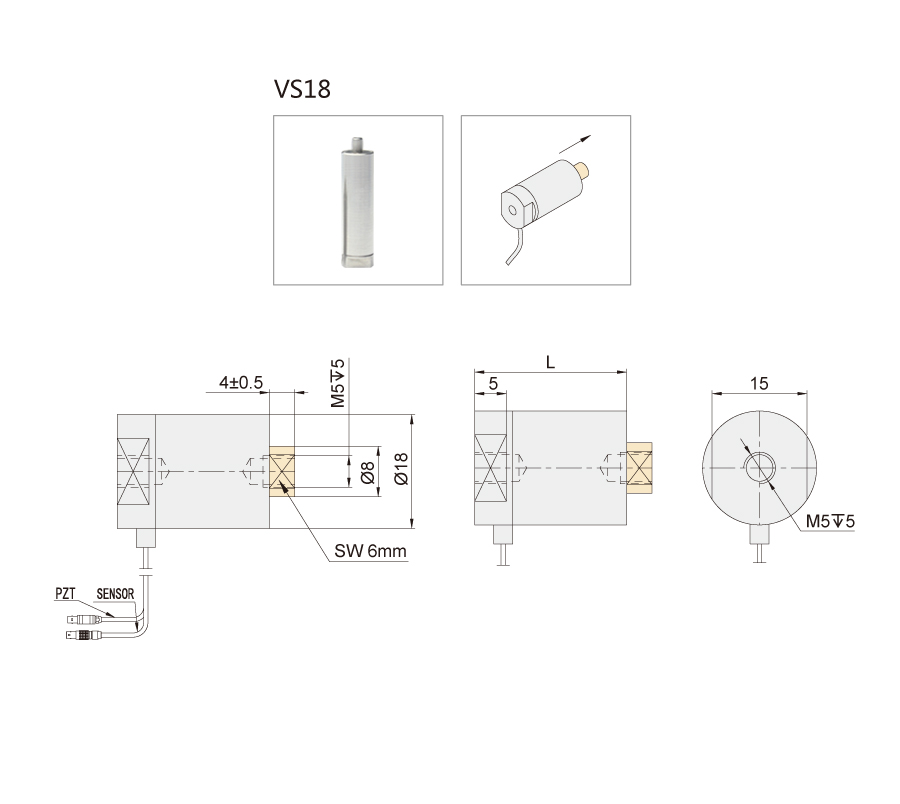

尺寸参数 |
标记 |
尺寸参数 |
标记 |
尺寸参数 |
|
A： |
Ø18 |
A: |
Ø18 |
A： |
Ø18 |
|
|
B: |
Ø8 |
B: |
Ø8 |
B： |
Ø8 |
|
|
C3: |
4±0.5 |
C1: |
8±0.5 |
C2： |
6±0.5 |
|
|
|
|
D: |
M5 |
G： |
SR3 |
|
|
|
|
E: |
SW6mm |
|
|
|
|
|
|
F: |
3 |
|
|
|
注意
安装负载前，请先用钳子夹住豁口，防止移动端旋转破坏内部压电陶瓷。
