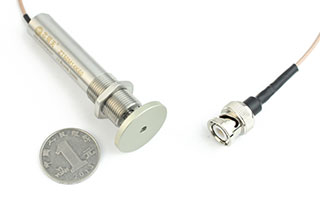

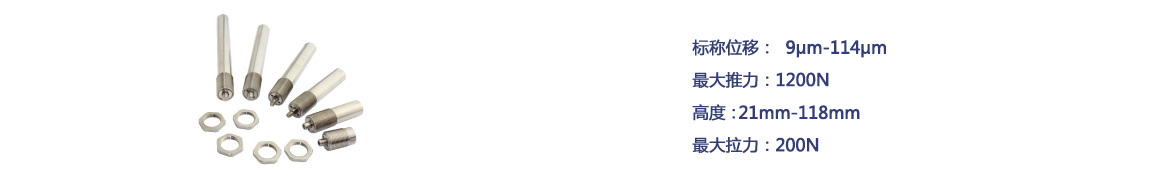

壳体外螺纹压电促动器,是机械封装壳体外带有外螺纹的促动器,方便与外部机械结构安装固定,主要应用于光束偏转、光路调整等。
产品特点
|
|
|
产品应用 ![]() |

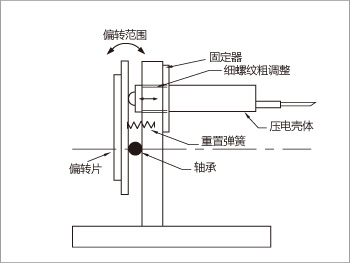

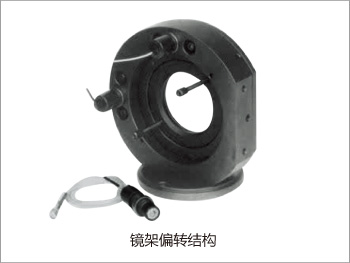

镜架偏转结构原理图 ![]() |
定制设计 ![]() |

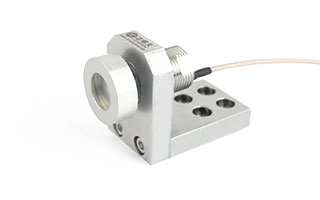

可选配镜片粘接面 ![]() |
产品应用
|
|
|
|
技术参数 | ||||||||
型号 |
标称行程* |
刚度 |
推/拉力 |
静电容量 |
谐振频率 |
重量 |

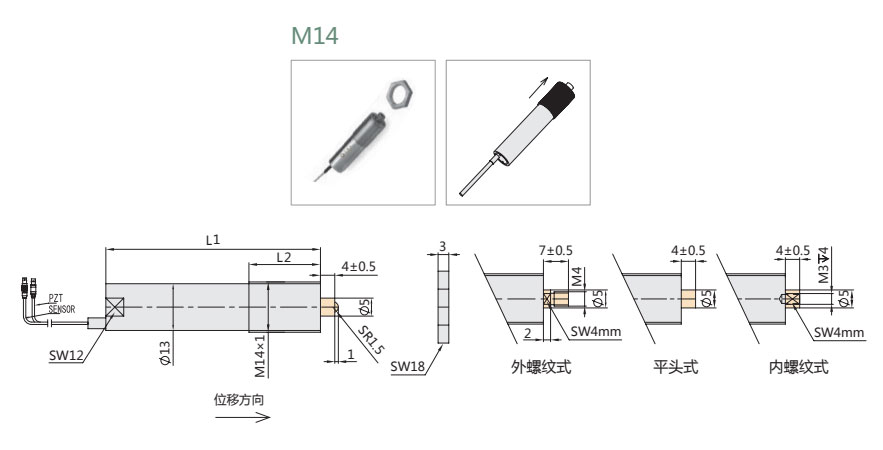

长度L1 |
长度L2 [mm] |
FPSt150/7/7 M14 |
9 |
120 |
1200/200 |
0.7 |
40 |
- |
21 |
15 |
FPSt150/7/20 M14 |
19 |
60 |
1200/200 |
1.8 |
30 |
- |
28 |
20 |
FPSt150/7/40 M14 |
38 |
25 |
1200/200 |
3.6 |
20 |
- |
46 |
20 |
FPSt150/7/60 M14 |
57 |
15 |
1200/200 |
5.4 |
15 |
- |
64 |
20 |
FPSt150/7/80 M14 |
76 |
12 |
1200/200 |
7.2 |
12 |
- |
82 |
20 |
FPSt150/7/100 M14 |
95 |
10 |
1200/200 |
9 |
10 |
- |
100 |
20 |
FPSt150/7/120 M14 |
114 |
8 |
1200/200 |
11 |
8 |
102.5 |
118 |
20 |
*标称行程是在0~150V的驱动电压下的位移行程;对于高可靠的长期使用,建议驱动电压在0~120V。选择闭环,线性度、重复定位精度高。出力可达25000N,详情请咨询销售工程师。
注:安装预紧力一般不超过出力的20%。
|
注意
安装负载前,请先用钳子夹住豁口,防止移动端旋转破坏内部压电陶瓷。
应用案例
PCR检测 ![]() |
笼式结构 ![]() |
低温真空 ![]() |
导光板模具精密撞点设备 ![]() |
3D光纤端面检测/光学移相 ![]() |
振动激励 ![]() |
锡膏厚度检测 ![]() |
|
|
|
|
