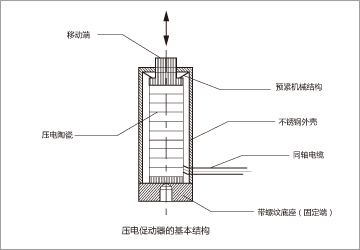

压电促动器是以压电陶瓷为基础元件，通过外部机械结构进行封装，并输出位移及出力。压电促动器具有预紧力，因此可承受一定的拉力。
VS15系列低压柱形压电促动器为0~150V驱动电压、采用圆柱形壳体封装，内置方形压电陶瓷，顶部为位移和出力输出端，底部具有安装固定螺纹孔。
产品特点
|
|
|
|
|
|
直驱结构
|
外观形状
|
|

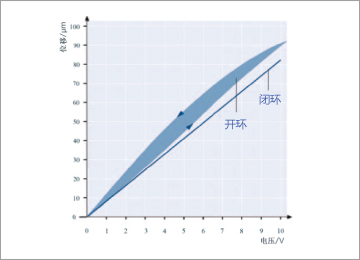

闭环型号精度高开环特性 闭环型号的线性度可达0.1%F.S.，重复定位精度0.05%F.S.。
|

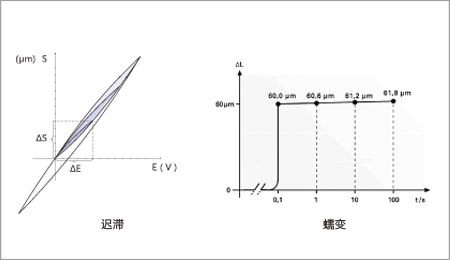

开环特性 选择闭环压电促动器可以修正以上迟滞、蠕变特性。
|
产品应用
|
|
|
|
|

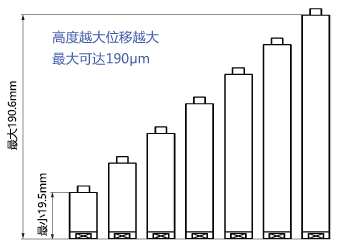

*标称行程是在0~150V的驱动电压下的位移行程；对于高可靠的长期使用，建议驱动电压在0~120V。选择闭环控制，线性度、重复定位精度高。特殊型号最大出力可达25000N，详情请咨询销售工程师。
注：安装预紧力一般不超过出力的20%。
| 转接方式 | ||||||
|
标准转接头 |
可选转接头 |
|||||
|
内螺纹 |
平头 |
外螺纹 |
球头 |
|||
|
|
|
|
|
|||
|

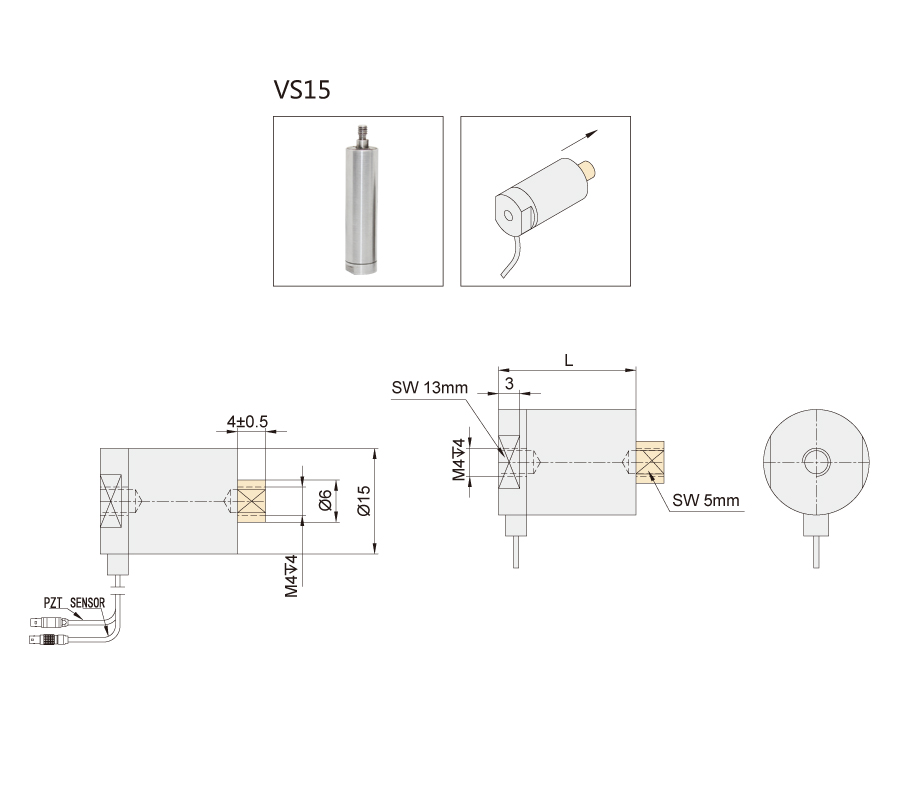

见下图尺寸图 |
|
|
|
|||
|
见下图尺寸图 |
标记 |
尺寸参数 |
标记 |
尺寸参数 |
标记 |
尺寸参数 |
|
A： |
Ø15 |
A: |
Ø15 |
A： |
Ø15 |
|
|
B: |
Ø6 |
B: |
Ø6 |
B： |
Ø6 |
|
|
C3: |
4±0.5 |
C1: |
7±0.5 |
C2： |
5±0.5 |
|
|
|
|
D: |
M4 |
G： |
SR2 |
|
|
|
|
E: |
SW5mm |
|
|
|
|
|
|
F: |
2 |
|
|
|
注意
安装负载前，请先用钳子夹住豁口，防止移动端旋转破坏内部压电陶瓷。
应用案例
|
PCR检测
|
笼式结构
|
低温真空
|
|
导光板模具精密撞点设备
|
3D光纤端面检测/光学移相
|
振动激励
|
|
锡膏厚度检测
|
|
|
|
|
|
|
