压电陶瓷促动器是以压电陶瓷为基础元件，通过外部机械结构进行封装，并输出位移及出力。压电陶瓷促动器具有预紧力，因此可承受一定的拉力。
VS12系列低压柱形压电促动器为0~150V驱动电压、采用圆柱形壳体封装，内置方形压电陶瓷，顶部为位移和出力输出端，底部具有安装固定螺纹孔。
产品特点
|
|
|
|
|
|

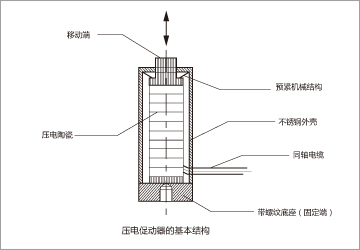

直驱结构
|

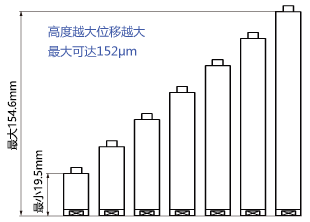

外观形状
|
|
闭环型号精度高开环特性 闭环型号的线性度可达0.1%F.S.，重复定位精度0.05%F.S.。
|

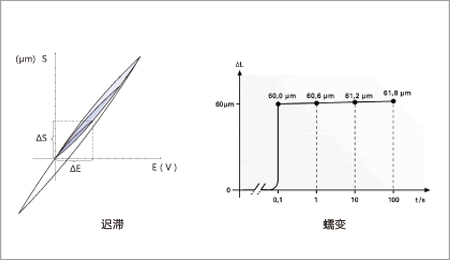

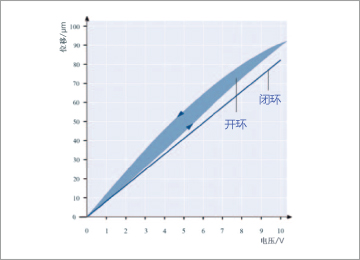

开环特性 选择闭环压电促动器可以修正以上迟滞、蠕变特性。
|
产品应用
|
|
|
|
|
| 技术参数 | |||||||||||||
|
型号 |
标称行程 |
刚度 |
标称推力/拉力 |
静电容量 |
谐振频率 |
重量 |
长度L |
资料下载 |
三维图下载 |
||||
|
内螺纹 |
平头 |
球头 |
外螺纹 |
||||||||||
|
PSt150/7/7 VS12 |
9 |
120 |
1200/200 |
0.7 |
40 |
34.6 |
19.5 |
|
|
|
|
|
|
|
PSt150/7/20 VS12 |
19 |
60 |
1200/200 |
1.8 |
30 |
18.7（红黑线版） |
28.5 |
|
|
|
|
||
|
PSt150/7/40 VS12 |
38 |
25 |
1200/200 |
3.6 |
20 |
- |
46.5 |
|
|
|
|
||
|
PSt150/7/60 VS12 |
57 |
15 |
1200/200 |
5.4 |
15 |
- |
64.5 |
|
|
|
|
||
|
PSt150/7/80 VS12 |
76 |
12 |
1200/200 |
7.2 |
12 |
46.8 |
82.5 |
|
|
|
|
||
|
PSt150/7/100 VS12 |
95 |
10 |
1200/200 |
9 |
10 |
- |
100.6 |
|
|
|
|
||
|
PSt150/7/120 VS12 |
114 |
8 |
1200/200 |
11 |
8 |
241.2 |
118.6 |
|
|
|
|
||
|
PSt150/7/140 VS12 |
133 |
7 |
1200/200 |
13 |
6 |
- |
136.6 |
|
|
|
|
||
|
PSt150/7/160 VS12 |
152 |
6 |
1200/200 |
15 |
5 |
99.9 |
154.6 |
|
|
|
|
||
*标称行程是在0~150V的驱动电压下的位移行程；对于高可靠的长期使用，建议驱动电压在0~120V。选择闭环控制，线性度、重复定位精度高。特殊型号最大出力可达25000N，详情请咨询销售工程师。
注：安装预紧力一般不超过出力的20%。
| 转接方式 | ||||||
|
标准转接头 |
可选转接头 |
|||||
|
内螺纹 |
平头 |
外螺纹 |
球头 |
|||
|
|
|
|
|
|||
|

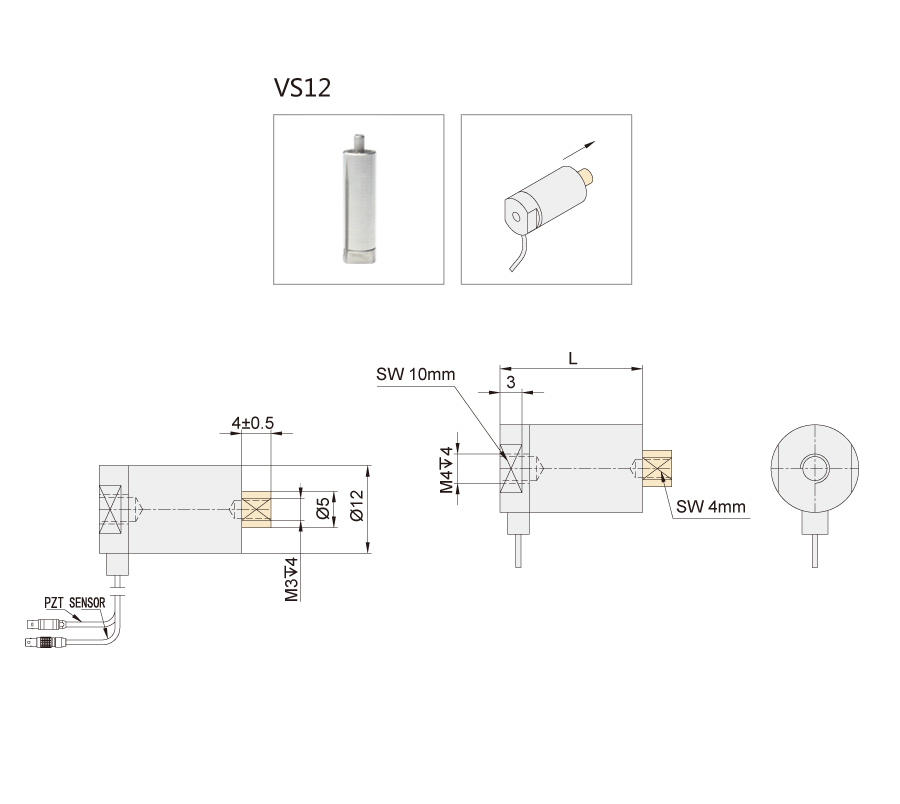

见下图尺寸图 |
|
|
|
|||
|
见下图尺寸图 |
标记 |
尺寸参数 |
标记 |
尺寸参数 |
标记 |
尺寸参数 |
|
A： |
Ø12 |
A: |
Ø12 |
A： |
Ø12 |
|
|
B: |
Ø5 |
B: |
Ø5 |
B： |
Ø5 |
|
|
C3: |
4±0.5 |
C1: |
7±0.5 |
C2： |
5±0.5 |
|
|
|
|
D: |
M4 |
G： |
SR1.5 |
|
|
|
|
E: |
SW4mm |
|
|
|
|
|
|
F: |
2 |
|
|
|
注意
安装负载前，请先用钳子夹住豁口，防止移动端旋转破坏内部压电陶瓷。
