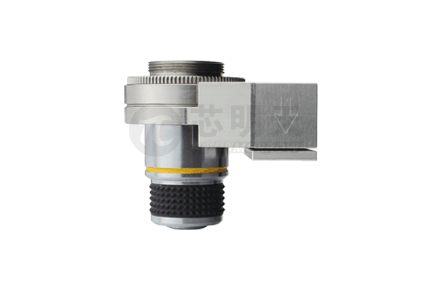

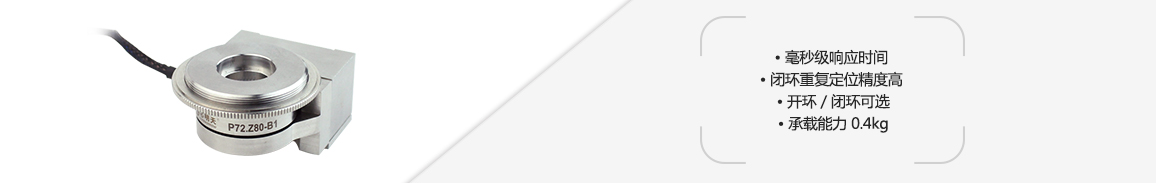

产品特点
|
|
|
|
|
|
|
|
|
|
|
产品组成及运动方向
|

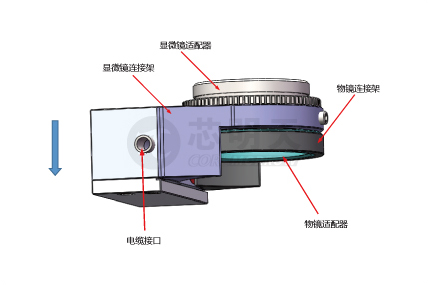

产品运动示意图
|

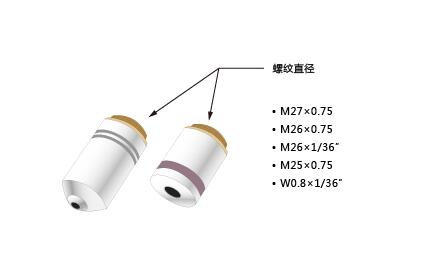

可装配多种品牌、尺寸的物镜
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
P72.Z80S |
P72.Z80K |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
Z |
Z |
|
|
|
驱动控制 |
1路驱动，1路传感 | 1路驱动 |
|
|
|
标称行程范围（0~120V） |
64 |
64 |
µm±10% |
|
|
Max.行程范围（0~150V） |
80 |
80 |
µm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
分辨率 |
3 |
1 |
nm，typ. |
|
|
闭环线性度 |
0.1 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.05 |
- |
%F.S. |
|
|
机械性能 |
||||
|
运动方向推/拉力 |
160/20 |
160/20 |
N |
|
|
运动方向刚度 |
2 |
2 |
N/µm±20% |
|
|
空载谐振频率 |
700 |
700 |
Hz±20% |
|
|
带载谐振频率 |
300@400g |
300@400g |
Hz±20% |
|
|
空载阶跃时间 |
7 |
2.5 |
ms±20% |
|
|
闭环工作频率（-3dB） |
- |
- |
Hz±20% |
|
|
承载能力 |
0.4 |
0.4 |
Kg |
|
|
静电容量 |
14 |
14 |
μF±20% |
|
|
材质 |
钢 |
钢 |
|
|
|
重量 |
360（不含线） |
360（不含线） |
g±5% |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
注：以上参数是采用E00/E01系列压电控制器测得，MAX.驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
应用案例
|

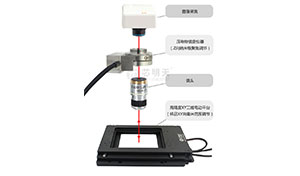

笼式结构
|

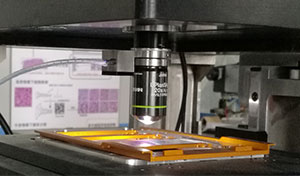

超分辨率显微成像
|

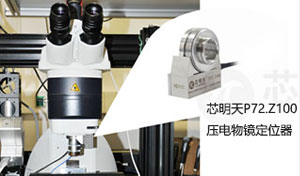

显微镜
|
|
提升显微成像精度
|
全自动细胞成像系统
|
