XD730.400S/K-B1 压电物镜定位器是一款 Z 向运动的物镜 驱动平台，它的行程大且承载能力达 0.5kg，非 常适于静态定位应用。

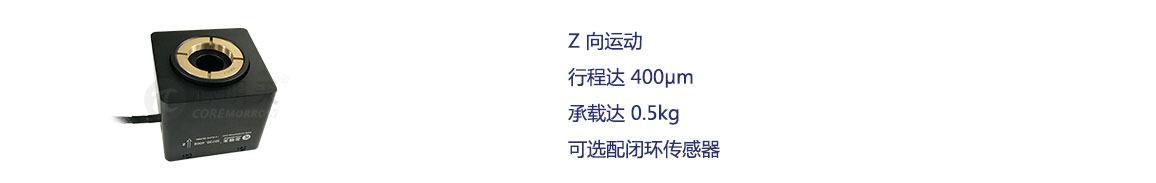

产品特点
|
|
|
|
|
|

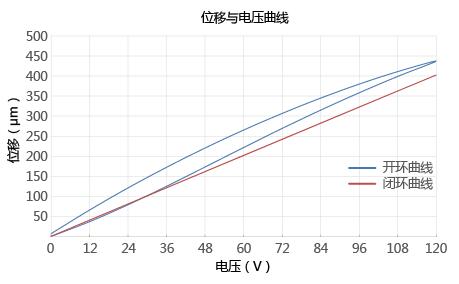

位移与电压曲线
|

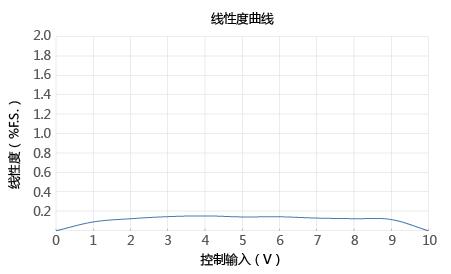

线性度曲线
|
产品应用
|
|
|
|
|
| 技术参数 | |||
|
型号 |
XD730.400S-B1 |
XD730.400K-B1 |
单位 |
|
运动方向 |
Z |
Z |
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动 |
|
|
标称行程范围（0~120V） |
400 |
400 |
μm±10% |
|
行程范围（0~150V） |
500 |
500 |
μm±10% |
|
传感器类型 |
SGS |
- |
|
|
分辨率 |
14 |
4 |
nm |
|
闭环线性度 |
0.2 |
- |
%F.S. |
|
闭环重复定位精度
|
0.05 |
- |
%F.S. |
|
空载谐振频率 |
150 |
150 |
Hz±20% |
|
静电容量 |
28.8 |
28.8 |
μF±10% |
|
承载能力 |
0.5 |
0.5 |
kg |
|
重量 |
520 |
520 |
g±5% |
|
台体材料 |
铝、钢 |
铝、钢 |
|
注：以上参数是采用E00/E01系列压电控制器测得。最大驱动电压可在-20V~150V；对于高可靠的长期使用，建议驱动电压在0~120V。
应用案例
|
笼式结构
|
超分辨率显微成像
|
显微镜
|
|
提升显微成像精度
|
全自动细胞成像系统
|
