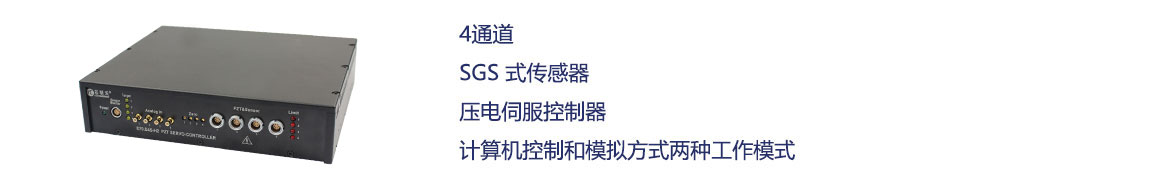

E70.D4S 系列压电控制器是一款小体积、大功率、低功耗、高带宽、低纹波噪声的 4 通道(改进型)压电陶瓷控制器。该控制器采 用专用运放电路保证了高压大电流的输出能力,通过优化传感伺服模块从而提高了 PI 调节与控制的精准度与稳定性,可靠的抗干扰设计 保证了控制器的高频响应速度。


控制器采用 DC24V 供电、集成数字与模拟控制功能、开 / 闭环可选、RS-232/RS-422/USB 通讯可选、集成式 PZT&sensor 迷你接口便于连接,外部可设定控制功能,操作简单便捷。


产品特点


 四通道

 模拟及数字控制

 较小的尺寸、较大的输出功率

 较宽的放大器带宽

 极低的纹波噪

 较低的静态功耗

 优异的频率响应性

 DC24V1.5A(36W) 直流供电


频率负载曲线

驱动原理

型号解读


面板介绍


    技术参数

型 号

E70.C4K

E70.D4S

功能

数字与模拟集成式控制器

驱动

通道数

4

标称模拟输入范围(V)

-1.67~10(恒压版±10)

标称输出

电压范围(V)

-20~120(可选-20~100/150)

输入功率(W)

76

峰值电流(A)

1/通道

平均电流(mA)

70/ 通道

放大器带宽(Hz)

10k/ 通道

放大器1/10带宽(Hz)

10k

放大器(-3DB)带宽(Hz)

37k

放大器(-3DB)

1/10带宽(Hz)

54k

输出电压纹波(mV)

5/ 通道(2.2μF)

PZT与传感输入连接器

ECG.0B.306.CLLV

控制输入连接器

SMB

传 感

传感器类型

-

SGS

伺服特性

-

P.I+ 低通+ 陷波

传感输出电压(V)

-

0~10(恒压版 ±10)

Sensor输出连接器

-

EPG.0B.305.HLN

传感输出纹波(mV)

-

10

主 控

通信接口

RS-232/422(D-SUB 9 孔插座)、USB (TYPE-C 型 - 母座)

波特率

9600、38400、57600、115200

软件二次开发可设置波特率

9600、19200、38400、57600、76800、115200 、128000、230400、256000

处理器

ARM 32 位

D/A转换器

16 位±10V

A/D转换器

16 位±10V

上位机软件控制功能

输出电压和位移、波形控制、设定参数

上位机软件波形控制

可编程波形输出、标准波形输出

二次开发

VC++、Matlab、LabView 使用例程和DLL 动态链接库函数等,方便二次开发

其 它

工作温度范围(℃)

0~50

过流保护

静态功耗(W)

15

散热方式

风扇冷却散热

尺 寸(mm)

201×170×45.5

重 量(g)

1660

供电电压

24V DC4A

供电接口

DC-022B (ø2.5)

控制方式

模拟/ 数字信号控制

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF

Step
参数表/Specs Sheet
E70.D4S


E70.C4K
使用说明书/Manual

控制器

使用说明书

上位机软件

使用说明书
