型号

E70.C2K-L

E70.D2S-L

功能

数字与模拟集成式控制器

通道数

2

标称模拟输入范围（V）

-1.67~10 (恒压版±10)

标称输出

电压范围（V）

-20~120

(可选-20~100/150V，可选恒压输出)

输入功率（W）

56

峰值电流（A）

1.1/通道

平均电流（mA）

70/通道

放大器带宽（Hz）

10k/通道

输出电压纹波（mV）

10/通道（2.2μF）

PZT连接器

ZCG.0B.306.CLLV

控制输入连接器

SMB

传感器类型

-

SGS

传感输出电压（V）

-

0~10（恒压版±10）

伺服特性

-

P.I+低通+陷波

Sensor输出连接器

-

EPG.0B.304.HLN

传感输出纹波（mV）

-

10

通信接口

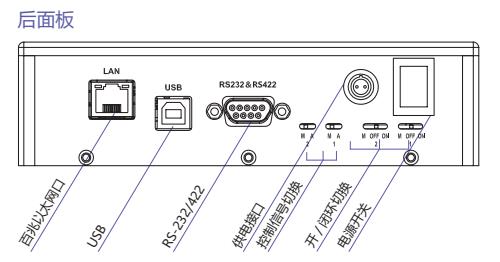

RS-232/422（DB9插座）、USB（B型）、百兆以太网(RJ45)

波特率

9600、38400、57600、115200

软件二次开发可设置波特率

9600、19200、38400、57600、76800、115200 、128000、230400、256000

上位机软件控制功能

输出电压和位移、波形控制、设定参数

上位机软件波形控制

可编程波形输出、标准波形输出

二次开发

VC++、Matlab、LabView使用例程和DLL动态链接库函数等，方便二次开发

工作温度范围（℃）

0~50

过流保护

有

静态功耗（W）

11

散热方式

风扇冷却散热

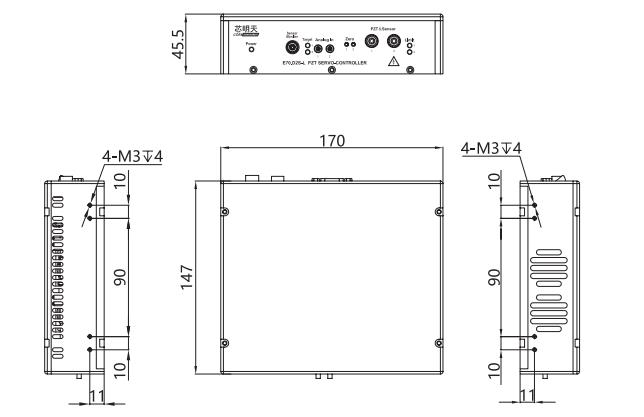

尺寸（mm）

147×170×45.5

重量（kg）

1.255

供电电压及接口

24V DC3A，DC-022B (ø2.5)

控制方式

模拟/数字信号控制
