E80.D12S-I多通道压电控制器是专为驱动压电偏转镜而设计，它可同时驱动 4 台压电偏转镜，带宽可高达 5kHz。E80.D12S 是通过上位机数字控制，且具有闭环控制功能。

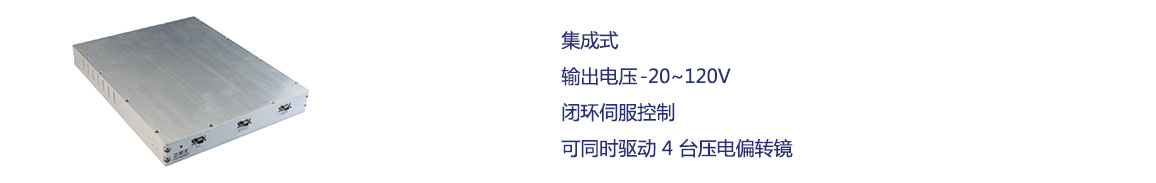

产品特点
|
|
|
|
|
|
|
|
|
|

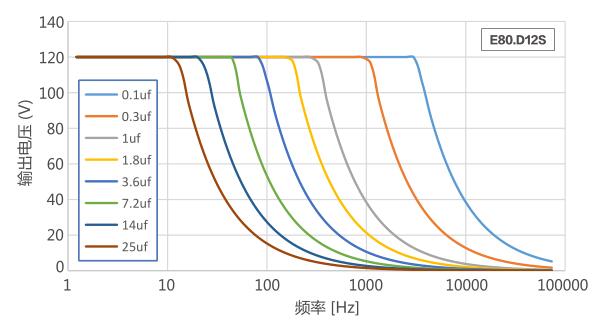

频率负载曲线
|

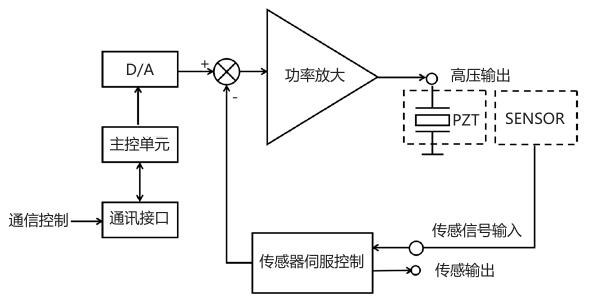

驱动原理
|

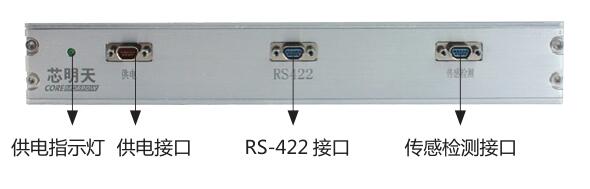

面板接口
|
|
|
| 技术参数 | |
|
型号 |
E80.D12S-I |
|
功能 |
数字集成压电控制器 |
|
驱动 |
|
|
通道数 |
12 |
|
标称输出电压范围（V） |
-20-120（1~4#摆镜接口的第3通道恒压输出120V） |
|
峰值电流（mA） |
1~3#摆镜接口：85 4#摆镜接口：1100 |
|
平均电流（mA） |
1~3#摆镜接口：7 4#摆镜接口：74 |
|
静态功耗（W） |
12 |
|
放大器带宽（Hz） |
1~3# 摆镜接口：1K/ 通道； 4# 摆镜接口：5K/ 通道
|
|
输出电压纹波（mV） |
＜5/通道（2.2μF） |
|
PZT输出&Sensor输入连接器 |
J30J-15ZKSP |
|
传感 |
|
|
传感器类型 |
SGS/LVDT |
|
伺服特性 |
模拟P-I |
|
传感输出电压（V） |
0~10（恒压版 ±10） |
|
传感检测输出连接器 |
J30J-9ZKSP |
|
传感输出纹波（mV） |
10 |
|
主控 |
|
|
通讯接口 |
RS-422（J30J-9ZKSP） |
|
处理器 |
ARM 32位 |
|
D/A转换器 |
16位 |
|
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
|
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
|
二次开发 |
VC++/MATLAB、LabView使用例程和DLL动态链接库函数，方便二次开发 |
|
其他 |
|
|
过流保护 |
有 |
|
散热方式 |
壳体散热（可通过内部加装散热风扇散热） |
|

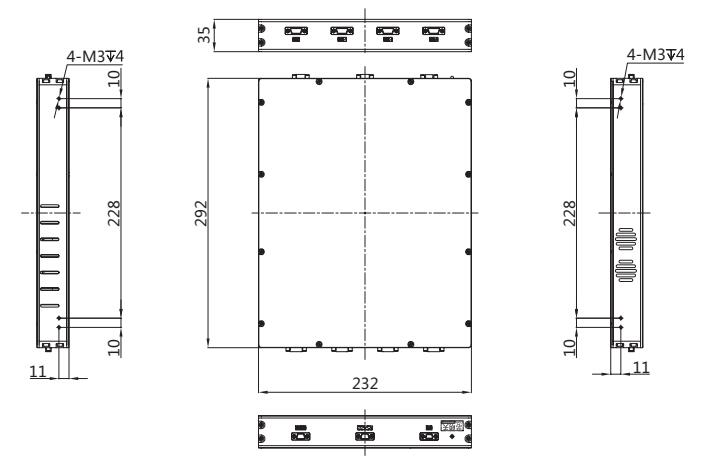

尺寸（mm） |
292×232×35 |
|
重量（kg） |
1.9 |
|
供电电压 |
24~30V DC |
|
供电接口 |
J30J-9ZJSP |
|
控制方式 |
数字信号控制 |
|
环境湿度 |
最高相对湿度80％，温度可达30℃ 最低相对湿度50％，温度可达40℃ |
|
使用温度 |
0~+50 ℃ |
|
贮存温度 |
–25~+85 ℃ |
