E53.B1S-K小体积压电控制器是专为工业应用而设计，可用于驱动压电陶瓷促动器等容性负载。定制型接口，更适于工业应用。

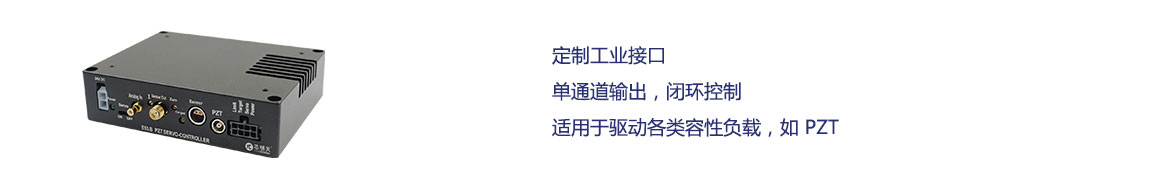

产品特点
|
|
|
|
|
|

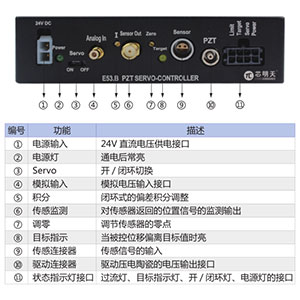

面板介绍
|
面板介绍
|
| 技术参数 | |
|
型号 |
E53.B1S-K |
|
通道数 |
1 |
|
标称模拟输入范围 (V) |
-1.67~10 |
|
标称输出电压范围 (V) |
-20~120（可选 -20~150） |
|
峰值电流 (A) |
1 |
|
平均电流 (mA) |
60 |
|
放大器带宽 (kHz) |
10 |
|
纹波 (mVpp) |
10( 加载 2.2μF) |
|
PZT 连接器 |
|
|
控制输入连接器 |
SMB |
|
传感 |
|
|
传感器类型 |
SGS |
|
伺服特性 |
模拟 P-I+ 带阻 + 低通 |
|
Sensor 连接器 |
EPL.0S.304.HLN |
|
传感输出连接器 |
SMA |
|
其他 |
|
|
工作温度范围 (°C) |
0~50 |
|
输出短路电流 (mA) |
60 |
|
过流指示 |
输出平均电流超过 60mA 则过流指示灯亮 |
|
静态功耗 (W) |
<4 |
|
尺寸 (mm) |
长 105× 高 27.5× 深 81.5 |
|
重量 (kg) |
0.28 |
|
供电电压 |
24V(20~30V) DC1.5A(36W) |
|
供电接口 |
Molex4.2_1x2 |
|

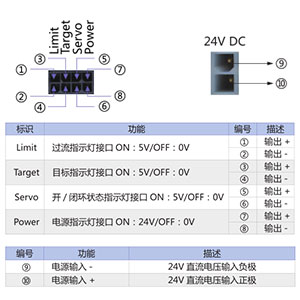

状态指示灯接口 |
Molex3.0 _4x2 |
