E00系列多功能模块化控制器是由四个模块组成:功率放大模块,PZT传感控制模块,显示与通信模块以及机箱供电模块。可以驱动芯明天全系列压电产品及各类进口压电产品。 其中E00.D系列压电陶瓷驱动电源是由功率放大模块,PZT传感控制模块,显示与通信模块以及机箱供电模块组成,可通过计算机控制开环/闭环的压电促动器、压电平移台、压电偏转镜等压电产品。
模块组成 E00.D系列压电陶瓷驱动电源由功率放大模块、PZT传感控制模块、显示与接口模块及机箱与供电模块组成。 ![]() 功率放大模块 1通道/3通道 |
模块组成 E00.D系列压电陶瓷驱动电源由功率放大模块、PZT传感控制模块、显示与接口模块及机箱与供电模块组成。 ![]() PZT传感控制模块 |
模块组成 E00.D系列压电陶瓷驱动电源由功率放大模块、PZT传感控制模块、显示与接口模块及机箱与供电模块组成。 ![]() 显示与接口模块 |
控制方式 E00.D系列压电陶瓷驱动电源可通过模拟输入控制和计算机控制。 ![]() |

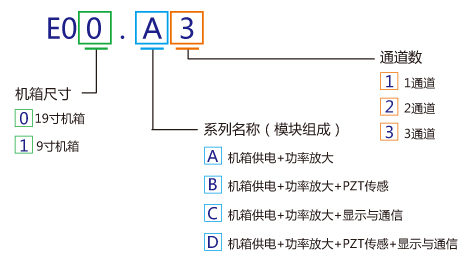

型号构成 通过E00/E01系列的型号,可看出所具有的功能及模块、通道数、机箱大小等。 ![]() |
原理图 ![]() |
多功能 E00.D系列压电陶瓷驱动电源为功能齐全的压电控制器, 带有闭环反馈系统,且可进行上位机通信,可驱动各类压电产品。 ![]() |
E03 ![]() |
E05 ![]() |
E06 ![]() |
E07 ![]() |
E00.D技术参数 | |||
型号 |
E00.D |
||
仅扩展功率放大模块 |
1~18通道 |
||
长×宽×深 |
490×360×170mm |
||
输入模拟信号 |
单极性0~+10V或0~+5V,双极性-10~+10V或-5~+5V |
||
可选输出电压 |
100V、150V、200V、300V、±150V |
±200V、600V、±300V |
900V、1800V、±900V |
输出电压纹波 |
≤5mV |
≤10mV |
≤20mV |
输出电压分辨率 |
16Bit(量程的1/30000)、24Bit(量程的1/1000000) |
||
串口/USB通信接口 |
RS-232/RS-422(波特率9600)/USB 2.0 |
||
电压稳定性 |
<0.1%F.S.(量程)/8hours |
||
模拟输入阻抗 |
100KΩ±20% |
||
空载值带宽 |
可选择1k、10k、20k、50kHz |
||
功率放大模块通道数 |
1~3 |
||
单通道平均功率 |
7W ~ 35W |
||
单通道功率 |
20W ~ 110W |
||
平均电流 |
40mA ~ 350mA |
||
电流 |
100mA ~ 11A |
||
带宽 |
1kHz ~ 50kHz |
||
电流限制 |
短路保护 |
||
电压增益 |
10 ~ 180 |
||
调节旋钮 |
10圈 |
||
传感器模式 |
电阻式SGS、 电感式LVDT、 电容式CAP |
||
PZT传感器控制模块通道数 |
1 ~ 3 |
||
PZT传感器控制模块输入接口 |
LEMO ERA.0S.304.CLL |
||
PZT传感器控制模块输出接口 |
LEMO ERA.0S.303.CLL(三路)/BNC(单路) |
||
PZT传感器控制模块输出电压 |
单极性:0~+10V 双极性:-10~+10V |
||
显示与接口模块通道数 |
1~3 |
||
D/A转换器 |
16/24 Bit ±10V输出 |
||
A/D转换器 |
16Bit ±10V输入 |
||
输出电流 |
输出功率/标称电压输出(单通道) |
||
平均输出电流 |
平均输出功率/标称电压输出(单通道) |
||
动态输出特性公式 |
电压(V)×频率(Hz)×负载(F)≤平均输出电流(A) |
||
供电模式 |
AC 220V±10% 50Hz±10% |
||
功能表 |
|||
组合形式 |
可配备功率放大模块、PZT传感器控制模块、显示与接口模块 |
||
外部特征 |
各模块间可组合,可升级 |
||
基本控制方式 |
手动调节、模拟输入、计算机串口/USB接口、自发波形控制、开/闭环控制 |
||
基本功能 |
过流保护功能,动态功率保护 |
||
软件配置 |
配有功能标准计算机控制软件 |
||
自发波形功能介绍 |
可自发输出正弦波,方波,三角波,锯齿波,频率在(1kHz~10kHz)以内不衰减、不失真 |
||
液晶键盘通讯接口 |
标配(LCD,薄膜按键,RS-232/422,USB) |
E03功率放大模块 | |||||||
通道数 |
型号 |
模拟输入 |
输出电压 |
频率 |
平均电流 |
峰值电流 |
纹波 |
1~3 |
E03.00.9 |
-2~+10V |
-20~+100V |
10kHz |
70mA |
1000mA |
5mV |
E03.00.10 |
-1.67~+10V |
-20~+120V |
58mA |
1000mA |
|||
E03.00.11 |
-1.33~+10V |
-20~+150V |
46mA |
1000mA |
|||
E03.00.12 |
-2~+10V |
-20~+100V |
30kHz |
70mA |
210mA |
||
E03.00.13 |
-1.67~+10V |
-20~+120V |
58mA |
174mA |
|||
E03.00.14 |
-1.335~+10V |
-20~+150V |
46mA |
138mA |
|||
E03.00.15 |
-1~+10V |
-20~+200V |
35mA |
105mA |
|||
E03.00.16 |
-0.67~+10V |
-20~+300V |
23mA |
69mA |
|||
E03.00.17 |
-10~+10V |
-100~+100V |
35mA |
105mA |
|||
E03.00.18 |
-150~+150V |
23mA |
69mA |
||||
E03.05.1 |
0~+10V |
0~+100V |
50kHz |
70mA |
210mA |
||
E03.05.2 |
0~+120V |
58mA |
174mA |
E05功率放大模块 | ||||||||
通道数 |
型号 |
模拟输入 |
输出电压 |
频率 |
功率 |
平均电流 |
电流 |
纹波 |
1 |
E05.00.1 |
-2~+10V |
-20~+100V |
1kHz |
35W |
350mA |
1050mA |
5mV |
E05.00.2 |
-1.67~+10V |
-20~+120V |
1kHz |
35W |
291mA |
873mA |
5mV |
|
E05.00.3 |
-1.33~+10V |
-20~+150V |
1kHz |
35W |
233mA |
700mA |
5mV |
|
E05.00.4 |
-2~+10V |
-20~+200V |
1kHz |
35W |
175mA |
525mA |
5mV |
|
E05.00.5 |
-0.67~+10V |
-20~+300V |
1kHz |
35W |
116mA |
348mA |
5mV |
|
E05.00.6 |
-0.5~+10V |
-20~+400V |
1kHz |
35W |
87mA |
260mA |
10mV |
|
E05.00.7 |
-10~+10V |
-100~+100V |
5kHz |
35W |
175mA |
525mA |
10mV |
|
E05.00.8 |
-10~+10V |
-150~+150V |
5kHz |
35W |
116mA |
348mA |
10mV |
|
E05.00.9 |
-10~+10V |
-200~+200V |
5kHz |
35W |
87mA |
260mA |
10mV |
|
E05.00.10 |
-10~+10V |
-300~+300V |
5kHz |
35W |
116mA |
348mA |
10mV |
|
E05.00.11 |
-1~+10V |
-20~+200V |
5kHz |
35W |
175mA |
525mA |
10mV |
|
E05.00.12 |
-0.67~+10V |
-20~+300V |
5kHz |
35W |
116mA |
348mA |
10mV |
|
E05.00.13 |
-2~+10V |
-20~+100V |
10kHz |
35W |
350mA |
1000mA |
5mV |
|
E05.00.14 |
-1.67~+10V |
-20~+120V |
10kHz |
35W |
291mA |
1000mA |
5mV |
|
E05.00.15 |
-1.33~+10V |
-20~+150V |
10kHz |
35W |
233mA |
1000mA |
5mV |
|
E05.00.16 |
-1~+10V |
-20~+200V |
10kHz |
35W |
175mA |
1000mA |
5mV |
|
E05.00.17 |
0~+10V |
0~+600V |
5kHz |
35W |
120mA |
350mA |
10mV |
|
E05.03.1 |
-2~+10V |
-20~+100V |
30kHz |
35W |
250mA |
750mA |
5mV |
|
E05.03.2 |
-1.67~+10V |
-20~+120V |
30kHz |
25W |
205mA |
615mA |
5mV |
|
E05.03.3 |
-1.33~+10V |
-20~+150V |
30kHz |
25W |
170mA |
510mA |
5mV |
|
E05.03.4 |
-1~+10V |
-20~+200V |
30kHz |
25W |
125mA |
375mA |
10mV |
|
E05.03.5 |
-0.67~+10V |
-20~+300V |
30kHz |
25W |
85mA |
255mA |
10mV |
|
E05.03.6 |
-10~+10V |
-100~+100V |
30kHz |
25W |
125mA |
375mA |
10mV |
|
E05.03.7 |
-10~+10V |
-150~+150V |
30kHz |
25W |
85mA |
255mA |
10mV |
|
E05.05.1 |
0~+10V |
0~+100V |
50kHz |
25W |
250mA |
750mA |
10mV |
|
E05.05.2 |
0~+10V |
0~+120V |
50kHz |
25W |
205mA |
615mA |
10mV |
|
E05.05.3 |
0~+10V |
0~+40V |
100kHz |
25W |
625mA |
1875mA |
20mV |
|
E05.05.4 |
0~+10V |
0~+40V |
120kHz |
25W |
625mA |
1875mA |
20mV |
E06功率放大模块 | |||||||
通道数 |
型号 |
模拟输入 |
输出电压 |
频率 |
平均电流 |
电流 |
纹波 |
2 |
E06.00.A2 |
-10V-+10V |
-300V-+300V |
1KHz |
5mA |
15mA |
20mV |
E07功率放大模块 | |||||||
通道数 |
型号 |
模拟输入 |
输出电压 |
频率 |
平均电流 |
峰值电流 |
纹波 |
1 |
E07.00.1 |
-10~+10V |
±300V |
2kHz |
35mA |
438mA |
10mV |
1 |
E07.00.2 |
0~+10V |
0~1000V |
2kHz |
30mA |
438mA |
10mV |
1 |
E07.00.3* |
-10~+10V |
0~2000V |
2kHz |
30mA |
438mA |
10mV |
*: 组合式,由双模块组成。
E09.PZT传感控制模块 | |||||
型号 |
E09.S1 |
E09.S3 |
E09.L1 |
E09.L3 |
E09.L3 |
功能 |
PZT传感器控制模块 |
PZT传感器控制模块 |
PZT传感器控制模块 |
PZT传感器控制模块 |
PZT传感器控制模块 |
通道数 |
1 |
3 |
1 |
3 |
1 |
传感器类型 |
SGS |
SGS |
LVDT |
LVDT |
CAP |
伺服特性 |
模拟P-I+陷波滤波 |
模拟P-I+陷波滤波 |
模拟P-I+陷波滤波 |
模拟P-I+陷波滤波 |
模拟 P-I+ 陷波滤波 |
传感器接口 |
ERA.0S.304.CLL |
ERA.0S.304.CLL |
ERA.0S.304.CLL |
ERA.0S.304.CLL |
G10S0C-FT1LJG0-000L |
传感器输出接口 |
BNC |
ERA.05.303.CLL |
BNC |
ERA.05.303.CLL |
BNC |
电压输出范围(V) |
0~10(恒压版±10) |
||||
工作温度范围(℃) |
0~50 |
0~50 |
+10~+40 |
+10~+40 |
+10~+40 |
E18显示与通信模块 | ||
型号 |
E18.i1 |
E18.i3 |
功能 |
显示与接口模块 |
|
通道数 |
1 |
3 |
处理器 |
32位DSP 150MHz |
|
线性度 |
0.01% |
|
D/A转换器 |
16 Bit ±10V |
|
输出分辨率 |
量程1/30000 |
|
A/D转换器 |
16 Bit ±10V |
|
薄膜键盘 |
15按键 |
|
计算机接口 |
RS-232/422、USB |
|
输出波形频率(Hz) |
10k |
|
LCD液晶屏 |
汉字显示 |
|
I/O口 |
1个/3个用户可设置为输入或输出方式,MDR14连接器 |
|
液晶键盘控制功能 |
输出与测量电压和位移、自发波形、选择功能、设定参数 |
|
液晶键盘自发波形 |
正弦波、方波、三角波、锯齿波 |
|
上位机软件控制功能 |
输出与测量电压和位移、波形控制、选择功能、设定参数 |
|
上位机软件波形控制 |
可编程波形输出,标准波形输出 |
|
二次开发 |
VC++、LabView使用例程和DLL动态链接库函数等,方便二次开发 |
|
工作温度范围(℃) |
0至50 |
|
|
