E00.D12AL-V3 机箱式压电控制器当前位置:产品首页 >> 模块化压电陶瓷驱动电源>>E00.D12AL-V3 机箱式压电控制器
E00.D12AL 压电控制器
  • 产品介绍
  • 意见反馈

该压电控制器具有8个输出通道,可通过模拟或数字信号进行控制。该压电控制器是专为驱动XD502系列压电偏摆台设计,可通过RS-232/422 串口或USB串口进行上位机通信。

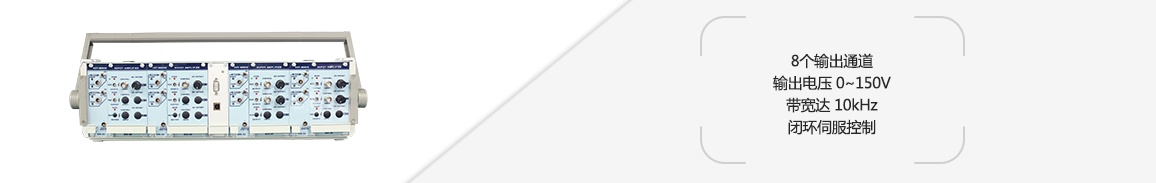

产品特点


 8个输出通

 输出电压 0~150V/-150V

 带宽达 10kHz

 闭环伺服控制

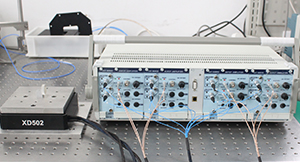

驱动XD502系列压电偏摆台

驱动XD502系列压电偏摆台

产品应用


 驱动双极性压电产品等

 驱动压电偏摆台等各类压电产品


    技术参数

型号

E00.D12AL-V3

驱动

通道数

8

模拟输入范围(V)

0~10

输出电压范围(V)

1~457通道0~150V

68通道+150~0V

输出电压纹波(mV)

5

空载满幅值带宽(kHz)

10

平均电流(mA)

46

峰值电流(A)

1

控制输入接口

BNC

传感

传感器模式

SGS(可选 LVDT、CAP)

伺服特性

模拟 P-I+ 陷波滤波

传感器接口

LEMO ERA.0S.304.CLL

传感器输出电压V

0~10

通信

通信接口

RS-232/422USB

波特率

9600、19200、38400、57600、

76800、115200 128000、

230400、256000、5250000

输出波形频率kHz

10

其他

工作温度范围(℃)

0~50

供电模式

AC 220V±10%,50Hz±10%

电流限制

短路保护

× 高 × 深(mm)

536×175×375

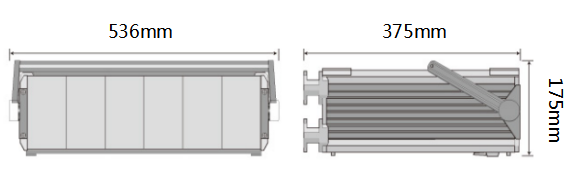

     尺寸图 (点击图片可放大查看)
点击图片可放大查看
     尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual

E00

使用说明书

E09 PZT

传感控制模块

E18显示

与接口模块

E00/E01

常用型号手册


问题解决办法


零点偏置导致压电产品无法闭环的鉴别与解决方法

应用案例


超声波气体检测

超声悬浮
