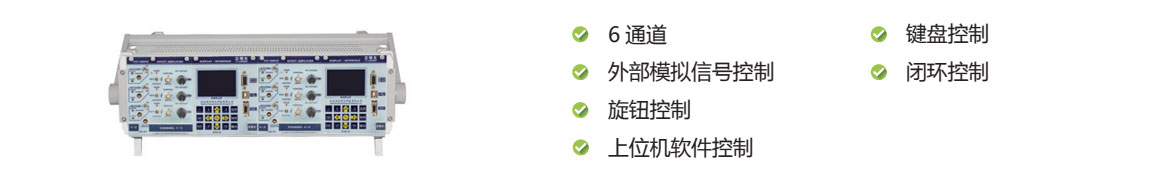

产品特点
|
|
|
|
|
|
|
|
|
|
输出电压与频率曲线
|
| 技术参数 | ||
|
型号 |
E00.D6 (E03 模块) |
|
|
驱动模块 |
通道数 |
6 |
|
模拟输入范围 |
-1.67~10V（可选 0~5V） |
|
|
输出电压范围 |
-20~120V（可选 -20~150V） |
|
|
输出电压纹波 |
5mV |
|
|
电压稳定性 |
＜ 0.1%F.S.（满量程）/8hours |
|
|
模拟输入阻抗 |
100KΩ±20% |
|
|
空载满幅值带宽 |
10kHz（可选30k、50kHz等） |
|
|
平均电流 |
58mA |
|
|
峰值电流 |
1A |
|
|
小信号带宽 (1/10) |
>20kHz |
|
|
电压增益 |
12 |
|
|
调节旋钮 |
10圈 |
|
|
传感模块 |
传感器模式 |
SGS（可选LVDT、CAP） |
|
传感通道数 |
6 |
|
|
伺服特性 |
模拟P-I+ 陷波滤波 |
|
|
传感器接口 |
ERA.0S.304.CLL |
|
|
传感器输出接口 |
BNC |
|
|
传感器输出电压 |
0~10V |
|
|
显示与通信模块 |
主控通道数
|
6 |
|
D/A 转换器
|
16Bit±10V( 可选 24 Bit±10V)
|
|
|
输出电压分辨率
|
满量程 1/30000
|
|
|
A/D 转换器
|
16Bit±10V
|
|
|
薄膜键盘
|
15 按键
|
|
|
串口 /USB 通信接口
|
RS-232/422、USB
|
|
|
波特率
|
9600、19200、38400、57600、76800、115200 、128000、230400、256000
|
|
|
输出波形频率
|
10kHz
|
|
|
LCD 液晶屏
|
汉字显示
|
|
|
I/O 口
|
1~3 个，用户可设置为输入或输出方式，MDR14 连接器
|
|
|
液晶键盘控制功能
|
输出与测量电压和位移、自发波形、选择功能、设定参数
|
|
|
液晶键盘自发波形
|
正弦波、方波、三角波、锯齿波
|
|
|
上位机软件控制功能
|
输出与测量电压和位移、波形控制、选择功能、设定参数
|
|
|
上位机软件波形控制
|
可编程波形输出，标准波形输出
|
|
|
二次开发
|
VC++、Matlab、LabView 使用例程和 DLL 动态链接库函数等，方便二次开发
|
|
|
工作温度范围
|
0~50℃ |
|
|
机箱与供电模块 |
供电模式 |
AC 220V±10％，50Hz±10％ |
|
电流限制 |
短路保护 |
|
|
长×高×深 |
500×175×375mm |
|
|
功能表 |
基本控制方式 |
手动旋钮调节、外部模拟输入、计算机串口 /USB 接口、自发波形控制、开 / 闭环控制
|
